C9300-24UB-E= Спецификация

Описание продукта

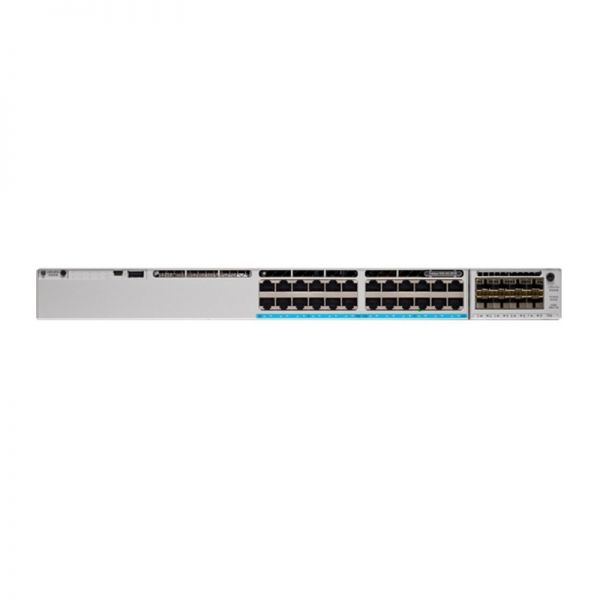

Catalyst 9300 более высокого масштаба, 24-портовые модульные восходящие каналы UPOE, Network Essentials

Заменяемый блок питания

Да

Вентиляторы ФРУ

Да

Модульные восходящие каналы

Да

Поддержка стекирования пропускной способности

480 Гбит/с

Cisco Stack Power

Да

Catalyst 9800 Встроенный WLC

Да (200 точек доступа)

Поддержка SD-доступа

Да (256 виртуальных сетей)

Всего 10/100/1000, мультигигабитное медное или SFP-волокно

24 Cisco UPOE

Конфигурация восходящего канала

Модульные восходящие каналы

Блок питания переменного тока по умолчанию

1100 Вт переменного тока

Доступная мощность PoE

830 Вт

Общее количество MAC-адресов

32000

Общее количество маршрутов IPv4 (ARP плюс изученные маршруты)

32 000 (24 000 прямых маршрутов и 8 000 непрямых маршрутов)

Записи маршрутизации IPv6

16000

Масштаб многоадресной маршрутизации

8000

Записи шкалы QoS

5120

Записи шкалы ACL

5120

Буфер пакетов на SKU

Буфер 16 МБ для моделей с 24 или 48 портами Gigabit Ethernet

Буфер 32 МБ для 24- и 48-портового мультигигабита

Записи FNF

64 000 потоков на 24- и 48-портовых моделях Gigabit Ethernet

128 000 потоков на 24-портовом мультигигабитном

ДРАМ

8 ГБ

Вспышка

16 Гб

Идентификаторы VLAN

4094

Всего коммутируемых виртуальных интерфейсов (SVI)

1000

Джамбо-кадры

9198 байт

Всего маршрутизируемых портов на стек Catalyst серии 9300

448

Коммутационная способность

208 Гбит/с

Коммутационная способность при стекировании

688 Гбит/с

Скорость пересылки

154,76 млн пакетов в секунду

Скорость пересылки со стекированием

511,90 млн пакетов в секунду

Размеры (В x Ш x Г) в дюймах

Только шасси

1,73 х 17,5 х 16,1

С блоком питания по умолчанию

1,73 х 17,5 х 19,2

С блоком питания 1100 Вт

1,73 х 17,5 х 19,2

Среднее время наработки на отказ — MTBF (часы)

354 300

Акустический шум

Измерено в соответствии с ISO 7779 и заявлено в соответствии с ISO 9296

Позиции для наблюдателей, работающие до температуры окружающей среды 25 ° C

С блоком питания переменного тока (с 24 портами PoE+, загруженными для моделей C9300)

• LpA: 45 дБ тип., 48 дБ макс.

• LwA: 5,6 Б (тип.), 5,9 Б (макс.)

С источником питания переменного тока (с половиной числа портов PoE+, загруженных для моделей C9300L)

• LpA: 44 дБ тип., 47 дБ макс.

• LwA: 5,5 Б, тип., 5,8 Б, макс.

Типичный: Уровень шума для типичной конфигурации

Максимум: Статистический максимум для учета вариации p

Разъемы и кабели

• Порты 1000BASE-T: разъемы RJ-45, 4-парный кабель Cat 5E UTP.

• Порты Multigigabit-T: разъемы RJ-45, 4-парный кабель Cat 5E, Cat 6, Cat 6A UTP

• Порты 1000BASE-T SFP: разъемы RJ-45, 4-парный кабель Cat 5E UTP

• Приемопередатчики SFP: оптоволоконные разъемы LC (одномодовое или многомодовое оптоволокно)

• Приемопередатчики SFP+: оптоволоконные разъемы LC (одномодовое или многомодовое оптоволокно)

• Приемопередатчики QSFP+: оптоволоконные разъемы MPO и LC (одномодовое или многомодовое волокно)

• Разъем QSFP+

• Разъем SFP+

• Порты стекирования Cisco StackWise: медные кабели Cisco StackWise.

• Cisco StackPower: проприетарные силовые кабели Cisco для стекирования.

• Порт управления Ethernet: разъемы RJ-45, 4-парный кабель UTP категории 5.

• Порт консоли управления: кабель RJ-45-to-DB9 для подключения к ПК.

Разъемы питания

• Клиенты могут подавать питание на коммутатор, используя внутренний источник питания на задней панели коммутатора.

�� Разъем внутреннего источника питания: внутренний источник питания представляет собой устройство с автоматическим выбором диапазона. Он поддерживает ввод

напряжения от 100 (115 для 1100 Вт переменного тока) и 240 В переменного тока. Используйте прилагаемый шнур питания переменного тока для

подключите разъем питания переменного тока к розетке переменного тока

Сертификаты безопасности

• UL 60950-1

• CAN/CSA-C222.2 № 60950-1

• ЕН 60950-1

• МЭК 60950-1

• AS/NZS 60950.1

• IEEE 802.3

Сертификаты электромагнитного излучения

• 47 CFR часть 15

• СИСПР22 Класс А

• EN 300 386 V1.6.1

• EN 55022 Класс А

• EN 55032 Класс А

• СИСПР 32 Класс А

• EN61000-3-2

• EN61000-3-3

• ICES-003 Класс А

• TCVN 7189 Класс А

• V-3 Класс А

• СИСПР24

• ЕН 300 386

• EN55024

• ТСВН 7317

• В-2/2015.04

• В-3/2015.04

• CNS13438

• КН32

• КН35

• МЭК 61000-6-1

• ЕН 61000-6-1

Дополнительные сертификаты для моделей C9300L:

• КПВН 118:2018/БТТТТ

• СИСПР24/25

• СИСПР 32 Класс А

• VCCI-CISPR 32 Класс А

• EN55035

Относящийся к окружающей среде

Сокращение содержания опасных веществ (ROHS) 5
