WS-C6513-E (Б/У) Обзор
Коммутатор Cisco Catalyst 6513-E с 13 слотами обеспечивает высокую плотность портов, которая идеально подходит для многих коммутационных шкафов, распределительных и опорных сетей, а также развертываний центров обработки данных с исключительной функциональностью и гибкостью. Поддержка резервирования Supervisor Engine и резервирования питания обеспечивает низкую задержку и высокую масштабируемость сети, обеспечивая превосходную надежность для периферийной или базовой сети. Любые два коммутатора Cisco Catalyst серии 6500E с Supervisor Engine 720-3C/720-3CXL/S2T-10G/S2T-10G-XL могут быть объединены в VSS, шасси обеспечивает пропускную способность до 180 Гбит/с на слот и будет способно обеспечения пропускной способности системы до 8 Тбит/с.
● Поддержка всех Supervisor Engine Cisco Catalyst серии 6500.
● 13 слотов, слоты 7 и 8 поддерживают Supervisor Engine.
● Поддержка резервирования питания и резервирования Supervisor Engine.
● Полоса пропускания системы до 720 Гбит/с с Supervisor Engine 720
● Пропускная способность системы до 2 терабит с модулем Supervisor Engine 2T.
● Пропускная способность системы до 1,4 Тбит/с в VSS с Supervisor Engine 720.
● Пропускная способность системы до 4 Тбит/с в VSS с Supervisor Engine 2T.
Краткие характеристики

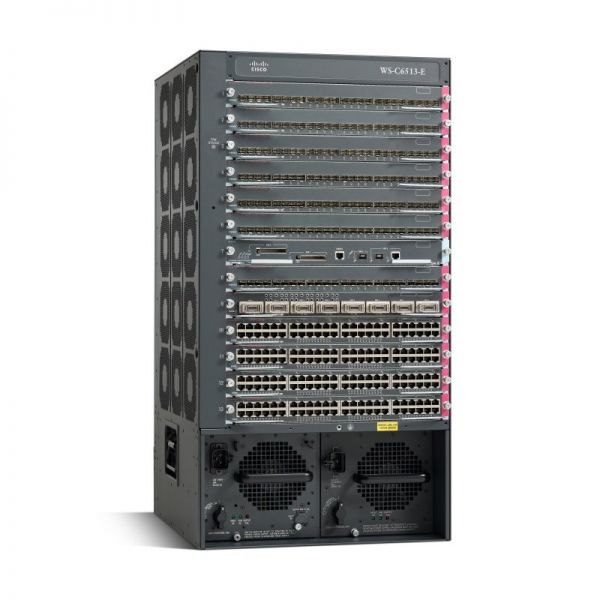

На рис. 1 показан внешний вид WS-C6513-E.
WS-C6513-E Appearance" src="/upload/media/wysiwyg/Cisco-6500-switches/WS-C6513-E/WS-C6513-E_Appearance.jpg" title="Внешний вид WS-C6513-E">
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C6513-E |
| Дата выпуска: | 11 августа 2010 г. |
| Рабочая высота: | Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м). Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м). |
| Совместимость с блоком питания: | Переменный ток: 3000 Вт, 4000 Вт, 6000 Вт, 8700 Вт; Постоянный ток: 2500 Вт, 4000 Вт, 6000 Вт |
| Рабочая Температура : | от 32 F до 104 F (от 0 до 40 C) |
| Температура хранения: | от -4 до 149 F (от -20 до 65 C) |
| Среднее время безотказной работы: | 311 778 часов |
| Максимальная производительность пересылки (IPv4): | 720 млн пакетов в секунду |
| Слоты: | 13 |
| Макс. 1 порт GE: | 534 |
| Относительная влажность: | Окружающая среда (без конденсации) - При работе: от 5% до 90%; В нерабочем состоянии и при хранении: от 5% до 95% |
| Вес (в полной комплектации): | 280 фунтов (127 кг) |
| Вес (шасси): | 102 фунта (46,3 кг) |
| Макс. 10 портов GE: | 180 |
| Макс. 10-100-1000 портов: | 529 |
| Входное напряжение: | от 100 до 240 В переменного тока; от -48 до -60 В постоянного тока |
| Макс. 40 портов GE: | 44 |
| Стойки: | 19 |
| Термический переход: | 0,5°С в минуту (от горячего к холодному); 0,33 C в минуту (от холодного к горячему) |
| Порты: | 8 |
информация о продукте

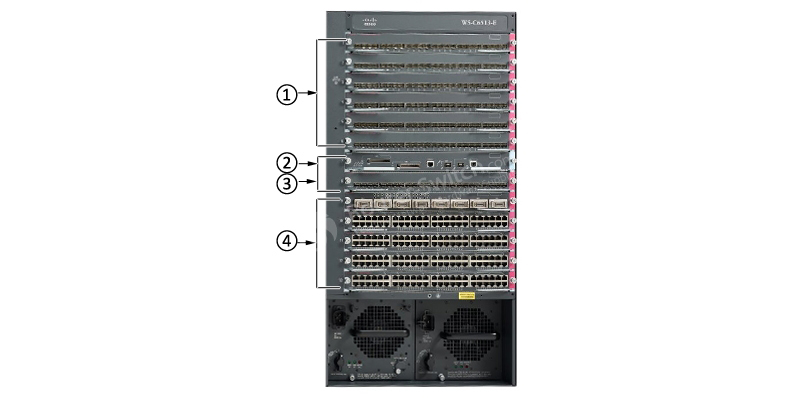

На рис. 2 показан вид спереди корпуса коммутатора Catalyst 6513-E.
WS-C6513-E/WS-C6513-E_Front_Panel.jpg" title="корпус коммутатора Catalyst 6513-E, вид спереди">
Примечание:
| ① | Коммутационные модули |
| ② | Супервайзер двигателей |
| ③ | Резервные супервизоры |
| ④ | Коммутационные модули |
Модули, карты, лицензии
В Таблице 2 показаны рекомендуемые элементы для WS-C6513-E.
| Категория | Модель | Описание |
| Карты и модули | Cisco 6500 Supervisor 2T VS-S2T-10G Catalyst 6500 Supervisor 2T — 2 порта 10GbE X2 — 2 порта SFP — MSFC5 PFC4 | |
| VS-S2T-10G-XL | Cisco 6500 Supervisor 2T VS-S2T-10G-XL Catalyst 6500 Supervisor 2T 80G System XL | |
| Власть | Блок питания Cisco WS-CAC-3000W Catalyst 6500 мощностью 3000 Вт переменного тока | |
| Блок питания переменного тока Cisco WS-CAC-4000W-INT Catalyst 6500 4000 Вт, международный (кабель в комплекте) | ||
| Лоток вентилятора | WS-C6513-E-FAN | Блок вентиляторов Catalyst 6513-E |
