WS-C3560X-24T-L (Б/У) Обзор

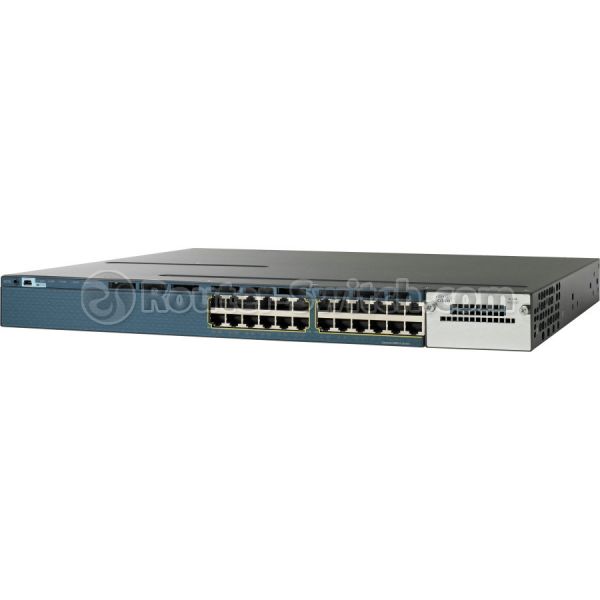

Cisco Catalyst WS-C3560X-24T-L — это автономный коммутатор с 24 портами Gigabit Ethernet без возможности объединения в стек в базовом наборе функций LAN. Четыре дополнительных сетевых модуля и функция программного обеспечения на основе лицензии обеспечивают гибкость, масштабируемость и расширяемость функций, чтобы снизить стоимость разработки для нужд бизнеса. Базовый набор функций LAN предлагает до 255 Vlan и комплексную функцию уровня 2 со статической маршрутизацией и поддержкой интерфейса SVI. WS-C3560X-24T-L предназначен для коммутации корпоративного уровня доступа; тем не менее, клиенты могут прозрачно обновить функцию программного обеспечения, купив либо базовую лицензию на IP, либо лицензию на IP-услуги до уровня активности 3 с поддержкой 1005 виртуальных локальных сетей. WS-C3560X-24T-L поставляется с одним модулем питания по умолчанию. Клиенты могут приобрести дополнительную вставку блока питания в отсек блока питания 2 для резервирования питания.
WS-C3560X-24T-L
Коммутатор Cisco Catalyst серии 3560-X
- 24 порта 10/100/1000 Gigabit Ethernet с дополнительными сетевыми модулями восходящей линии связи
- Двойные резервные модульные блоки питания и вентиляторы
- Базовый набор функций LAN с возможностью обновления до IP-базы или IP-сервиса
- Коммутация уровня 2 со статической маршрутизацией и поддержкой SVI
- 64 МБ флэш-памяти и 256 памяти (DRAM)
- Порты USB Type-A и Type-B для хранения и консоли соответственно, а также внеполосный порт управления Ethernet
Рисунок 1
Коммутаторы Cisco Catalyst серии 3560-X поддерживают 4 дополнительных сетевых модуля для восходящих портов (рис. 1);
Конфигурация коммутатора по умолчанию не включает модуль восходящей линии связи;
При покупке коммутатора клиенты могут выбрать любую группу сетевых модулей, описанную ниже:
| Номер продукта | Описание продукта |
| C3KX-NM-1G | Сетевой модуль с четырьмя портами GbE |
| C3KX-NM-10G | Сетевой модуль с двумя портами 10GbE SFP+ с четырьмя физическими портами с двумя портами SFP+ и двумя обычными портами SFP |
| C3KX-NM-10GT | Сетевой модуль с двумя портами 10GB-T |
| C3KX-SM-10G | Сервисный модуль с двумя портами 10GbE SFP+, сетевой модуль для шифрования Netflow и MACsec |
фигура 2
Двойные резервные модульные источники питания
Коммутаторы Cisco Catalyst серий 3750-X и 3560-X поддерживают двойные резервные источники питания (рис. 2);
По умолчанию с коммутатором поставляется один блок питания;
Другие блоки питания/блоки питания можно приобрести при заказе коммутатора или в следующий раз в соответствии с вашими потребностями.
Если установлен только один блок питания, он всегда должен находиться в отсеке блока питания 1.
В таблице ниже показаны различные блоки питания, доступные в этих коммутаторах, и доступная мощность PoE.
Модели блоков питания
| Модели | Блок питания по умолчанию | Доступная мощность PoE |
| 24-портовый коммутатор данных | - | |
| 48-портовый коммутатор данных | ||
| 24-портовый PoE-коммутатор | 435 Вт | |
| 48-портовый PoE-коммутатор | ||
| 48-портовый коммутатор с полным PoE | C3KX-PWR-1100WAC | 800 Вт |
| 24-портовый коммутатор UPOE | C3KX-PWR-1100WAC | 800 Вт |
| 48-портовый коммутатор UPOE |
