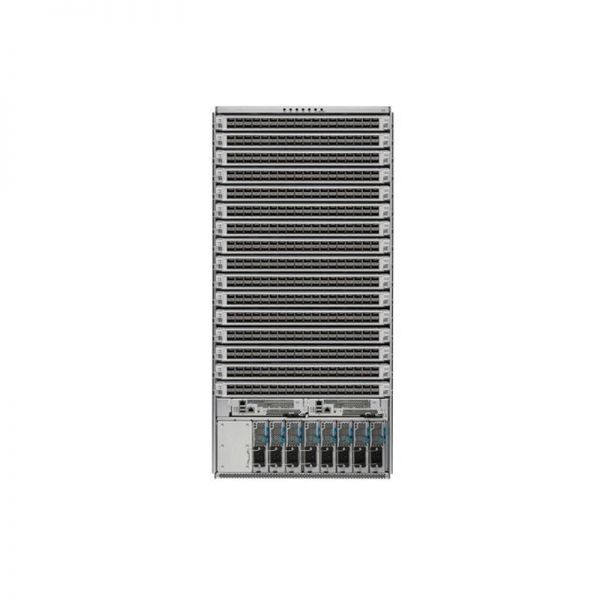

N9K-C9516 Обзор
Коммутаторы Cisco Nexus® серии 9000 работают в одном из двух режимов — инфраструктура, ориентированная на приложения Cisco (Cisco ACI ™ ), или Cisco NX-OS. В режиме Cisco ACI эти коммутаторы обеспечивают готовую, полностью автоматизированную архитектуру на основе политик для проектирования и управления коммутационными сетями центров обработки данных. В режиме Cisco NX-OS эти коммутаторы обеспечивают возможность использования базовых технологий уровня 2/3, а также современных технологий, таких как VXLAN, с протоколом пограничного шлюза — плоскостью управления Ethernet VPN ( BGP -EVPN), сегментной маршрутизацией, многопротокольной связью. Переключение по меткам (MPLS) и автоматизация через NX-API.
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Код продукта | N9K-C95 16 |
| Шасси | ● До 16 линейных карт ● До 10 блоков питания ● До 6 тканевых модулей одного типа ● До 2 системных контроллеров ● До 2 супервайзеров одного типа ● До 3 кассет вентиляторов |
| Количество слотов для линейных карт | 16 |
| Физические (В x Ш x Г) | 36,70 х 17,50 х 31,76 дюйма (93,41 х 44,50 х 80,67 см) |
| Стойки | 21 |
информация о продукте
Cisco Nexus Коммутаторы серии 9 000 обладают функциями и преимуществами :
* Высокая производительность
Коммутатор Cisco Nexus серии 9500 обеспечивает неблокирующую производительность с задержкой 5 микросекунд или меньше на скоростях 400, 100, 50, 40, 25, 10 и 1 Gigabit Ethernet. Это позволяет заказчикам создавать надежные и масштабируемые высокоскоростные коммутационные сети, способные поддерживать несколько тысяч высокоскоростных портов доступа.
* Телеметрия
Коммутаторы Cisco Nexus серии 9500 поддерживают расширенные возможности телеметрии коммутаторов и потоков, которые обеспечивают обширную видимость состояния коммутаторов и коммутационных сетей в режиме реального времени.
* Конфигурация доступа высокой плотности 1, 10, 25, 40 и 50 Gigabit Ethernet
Организации могут перейти от низкоскоростных (100-мегабитный Ethernet и 1-гигабитный Ethernet) схем доступа к серверам к высокоскоростным (1-, 10-, 25-, 40- и 50-гигабитным Ethernet) схемам доступа к серверам с той же плотность порта.
* Высокая плотность 10-, 40-, 100- и 400-Gigabit Ethernet агрегация и конфигурация ствола
Коммутаторы Cisco Nexus серии 9500 помогают организациям перейти от инфраструктуры 1- и 10-Gigabit Ethernet к инфраструктурам 10-, 40-, 100- и 400-Gigabit Ethernet для поддержки растущих требований к пропускной способности масштабируемых многоузловых сред приложений. Совместимость модулей 400-Gigabit Ethernet QSFP-DD, модулей 100-Gigabit Ethernet QSFP28 и модулей 40-Gigabit Ethernet QSFP+ обеспечивает миграцию и сосуществование портов 40-, 100- и 400-Gigabit Ethernet в фабрике.
* Высокая доступность, надежность и масштабируемость
Коммутаторы Cisco Nexus серии 9500 оснащены резервными модулями супервизора, системными контроллерами, блоками питания и блоками вентиляторов, что устраняет любую единую точку отказа в корпусе. Эти коммутаторы также поддерживают до 6 модулей фабрики, что обеспечивает избыточность и плавное снижение пропускной способности коммутации в случае сбоя модуля фабрики. Все приемопередатчики являются сменными, что обеспечивает максимально возможное среднее время наработки на отказ (MTBF) для коммутатора.
* Создан для будущего
Коммутаторы Cisco Nexus серии 9500 предназначены для будущего расширения за счет поддержки более высокоскоростных портов и большей пропускной способности.
* Энергоэффективность
Коммутаторы Cisco Nexus серии 9500 — это первое шасси коммутатора, разработанное без промежуточной платы. Линейные карты и матричные модули подключаются напрямую. Эта революционная конструкция обеспечивает оптимальный воздушный поток спереди назад и помогает коммутатору работать с меньшим энергопотреблением. Кроме того, все блоки питания коммутаторов Cisco Nexus серии 9500 имеют рейтинг 80PLUS Platinum или выше для входов переменного тока и эквивалентную эффективность для входов постоянного тока.
Типичное энергопотребление на порт 10-Gigabit Ethernet составляет менее 3,5 Вт (Вт).
Типичное энергопотребление на 40- и 100-гигабитный Ethernet-порт составляет менее 14 Вт и 22 Вт соответственно.
Модули
В Таблице 2 показаны поддерживаемые аксессуары.
| Модель | Описание |
| Nexus 9500, 6 ядер/12 потоков, супервизор | |
| Системный контроллер Nexus 9500 | |
| N9K-C9516-ВЕНТИЛЯТОР | Блок вентиляторов для корпуса Cisco Nexus 9516 |
| Cisco Nexus 9500 3000 Вт, от 200 до 240 В переменного тока, блок питания, забор со стороны портов | |
| Cisco Nexus 9500 3000 Вт от 200 В до 277 В переменного тока или от 240 В до 380 В постоянного тока Универсальный блок питания переменного/постоянного тока высокого напряжения, забор со стороны портов | |
| Cisco Nexus 9500 3000 Вт -48–60 В пост. тока, блок питания, забор со стороны портов |
Сравните с аналогичными товарами
Таблица 3 показывает сравнение.
| Код продукта | N9K-C95 16 | |
| Шасси | ● До 8 линейных карт ● До 8 блоков питания ● До 6 тканевых модулей ● До 2 системных контроллеров ● До 2 супервайзеров ● До 3 кассет вентиляторов | ● До 16 линейных карт ● До 10 блоков питания ● До 6 тканевых модулей одного типа ● До 2 системных контроллеров ● До 2 супервайзеров одного типа ● До 3 кассет вентиляторов |
| Количество слотов для линейных карт | 8 | 15 |
| Физические (В x Ш x Г) | 22,70 х 17,50 х 31,76 дюйма (57,78 х 44,50 х 80,67 см) | 36,70 х 17,50 х 31,76 дюйма (93,41 х 44,50 х 80,67 см) |
| Вес (шасси) | 150 фунтов (68,2 кг) | 192 фунта (87,3 кг) |
