N9K-C9396TX Обзор

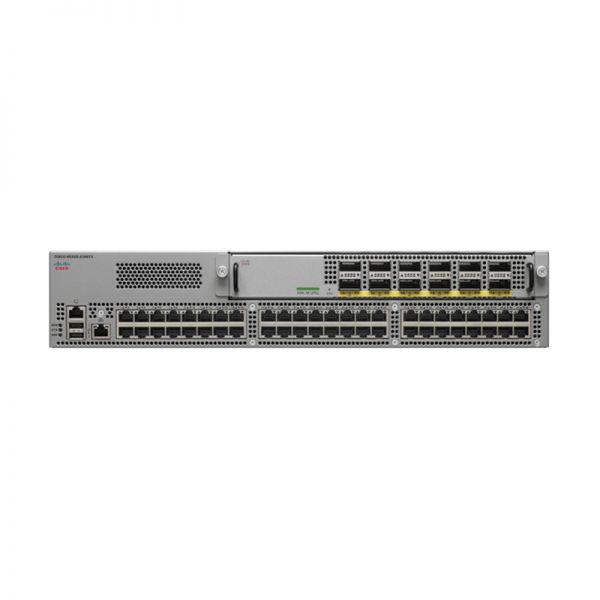

N9K-C9396TX — это Nexus 9300 с 48p 100M/1/10G-T и 8p 40G QSFP. Платформа Cisco Nexus 9300 состоит из коммутаторов с фиксированными портами, предназначенных для развертывания в верхней части стойки (ToR) и в средней части (MoR) в центрах обработки данных, которые поддерживают корпоративные приложения, хостинг у поставщиков услуг и среды облачных вычислений. Это неблокирующие коммутаторы 10 и 40 Gigabit Ethernet уровня 2 и 3 с внутренней пропускной способностью до 2,56 терабит в секунду (Тбит/с).
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Код продукта | N9K-C9396TX |
| Порты | 48 фиксированных портов 1/10GBASE-T |
| Поддерживаемые скорости | 100-мегабитная скорость Ethernet и 1/10-гигабитная скорость Ethernet |
| 40 восходящих портов Gigabit Ethernet | 6 или 12 портов QFSP+ активны через модуль восходящей связи |
| Физические (В x Ш x Г) | 3,5 х 17,5 х 22,5 дюйма |
| Масса | 22,45 фунта (10,2 кг) (без блоков питания, вентиляторов и модуля восходящей связи) |
информация о продукте
В Таблице 2 показаны функции коммутатора платформы Cisco Nexus 9300.
| Особенность | Выгода |
| Предсказуемая высокая производительность | Задержка от 1 до 2 микросекунд при пропускной способности до 1,28 Тбит/с позволяет заказчикам создавать надежную коммутационную матрицу с масштабированием от 200 серверных портов 10 Гбит/с до более чем 200 000 серверных портов 10 Гбит/с. |
| Увеличенное встроенное буферное пространство | В общей сложности до 50 МБ интегрированного общего буферного пространства позволяет лучше управлять несоответствием скорости между портами доступа и портами восходящей связи. |
| Доступность | Резервные блоки питания и кассеты вентиляторов с возможностью горячей замены повышают эксплуатационную готовность. |
| Гибкая конфигурация воздушного потока | Поддерживаются как впускные, так и выхлопные конфигурации воздушного потока со стороны портов. |
| ЦП, SSD и память | Двухъядерные процессоры x86 с тактовой частотой 2,5 ГГц, твердотельный накопитель емкостью 64 ГБ и 16 ГБ памяти обеспечивают повышенную производительность сети. |
| Энергоэффективность | Все блоки питания Cisco Nexus серии 9000 имеют рейтинг 80 Plus Platinum. |
| Усовершенствованная оптика | Cisco предлагает съемный приемопередатчик 40 Gigabit Ethernet QSFP+, который позволяет клиентам использовать существующие кабели 10 Gigabit Ethernet в центрах обработки данных для поддержки подключения 40 Gigabit Ethernet. Эта технология способствует внедрению 40-гигабитного Ethernet без затрат на обновление кабельной инфраструктуры. |
Аксессуары
В Таблице 3 показаны поддерживаемые аксессуары.
| Модель | Описание |
| N9K-M6PQ-E | Модуль восходящей связи для Nexus 9300, 6p 40G QSFP |
| Модуль восходящей связи для Nexus 9300, 6p 40G QSFP | |
| Модуль восходящей связи для Nexus 9300, 12p 40G QSFP | |
| Модуль восходящей связи для Nexus 9300, 4p 100G | |
| Nexus 9000, блок питания постоянного тока, 930 Вт, забор сбоку по левому борту | |
| Nexus 9000, 930 Вт, блок питания постоянного тока, выхлоп по левому борту | |
| Nexus 9300 Универсальный блок питания 1200 Вт, двунаправленный поток воздуха и поддержка AC/HVDC | |
| Nexus 93128 и 9396, вентилятор 2, воздухозаборник по левому борту | |
| Nexus 93128 и 9396, вентилятор 2, выхлоп по левому борту | |
| Nexus 2K/3K/9K с одним вентилятором для коммутатора 1RU, вытяжка воздуха на сторону портов | |
| Nexus 2K/3K/9K с одним вентилятором для коммутатора 1RU, забор воздуха со стороны портов | |
| N93-LAN1K9= | Расширенный L3, включая полный OSPF, EIGRP, BGP для платформы Nexus 9200/9300 |
