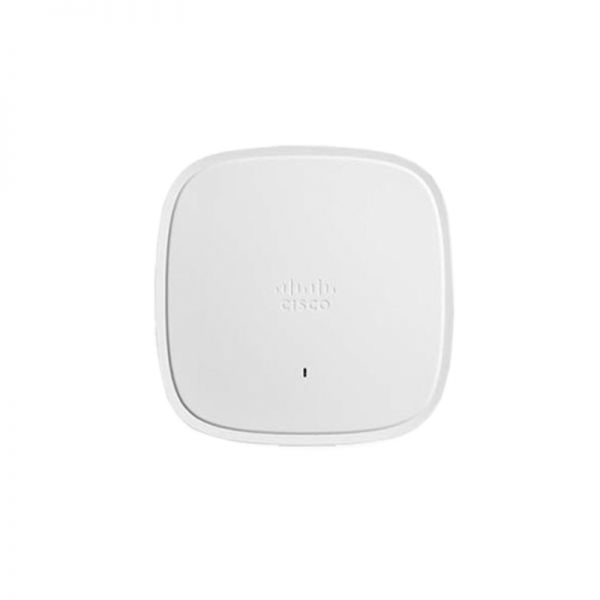

C9120AXI-Z - Cisco Catalyst 9120 Access Point

Спецификация C9120AXI-Z

Описание

Точка доступа Cisco Catalyst 9120AX, внутренние антенны; Wi-Fi 6; 4x4:4 MIMO, домен Z

Программное обеспечение

● ПО Cisco Unified Wireless Network версии 8.9.x или более поздней.

● Программное обеспечение Cisco IOS® XE версии 16.11 с пакетом устройств AP или более поздней версии

Поддерживаемые контроллеры беспроводной локальной сети

● Контроллеры беспроводной сети Cisco Catalyst серии 9800

● Контроллеры беспроводной сети Cisco серий 3500, 5520 и 8540 и виртуальный контроллер беспроводной сети Cisco.

Возможности 802.11n версии 2.0 (и родственных)

● 4x4 MIMO с четырьмя пространственными потоками

● Объединение максимального соотношения (MRC)

● Формирование луча 802.11n и 802.11a/g

● Каналы 20 и 40 МГц

● Скорость передачи данных PHY до 890 Мбит/с (40 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 Динамический выбор частоты (DFS)

● Поддержка циклического сдвига (CSD)

802.11ac

● 4x4 нисходящий канал MU-MIMO с четырьмя пространственными потоками

● Маркет-центр

● Формирование луча 802.11ac

● Каналы 20, 40, 80 и 160 МГц

● Скорость передачи данных PHY до 3,47 Гбит/с (160 МГц с 5 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● Поддержка центрального депозитария

802.11ax

● 4x4 нисходящий канал MU-MIMO с четырьмя пространственными потоками

● Восходящая/нисходящая линия OFDMA

● ЛБВ

● Окраска BSS

● Маркет-центр

● Формирование луча 802.11ax

● Каналы 20, 40, 80 и 160 МГц

● Скорость передачи данных PHY до 5,38 Гбит/с (160 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● Поддержка центрального депозитария

Встроенная антенна

Гибкая радиосвязь (либо на 2,4 ГГц, либо на 5 ГГц)

● 2,4 ГГц, пиковое усиление 4 дБи, внутренняя антенна, всенаправленная по азимуту

● 5 ГГц, пиковое усиление 5 дБи, внутренняя антенна, всенаправленная по азимуту

Выделенное радио 5ГГц

● 5 ГГц, пиковое усиление 4 дБи, внутренняя антенна, всенаправленная по азимуту

Внешняя антенна (продается отдельно)

● Точки доступа Cisco Catalyst 9120E сертифицированы для использования с усилением антенны до 6 дБи (2,4 ГГц и 5 ГГц).

● Точки доступа Cisco Catalyst 9120P) сертифицированы для использования с усилением антенны до 13 дБи (2,4 ГГц и 5 ГГц) с антенной AIR-ANT2513-P4M-N=.

● Cisco предлагает самый широкий в отрасли выбор антенн, обеспечивающих оптимальное покрытие для различных сценариев развертывания.

● Поддерживает самоидентифицируемые антенны (SIA) на одном порту RP-TNC.

Интеллектуальный антенный разъем

● Доступно только для моделей 9120E и 9120P.

● Компактный мультиразъем RF с интерфейсом DART

● Требуется разъем для смарт-антенны AIR-CAB002-DART-R= 2 фута при использовании с антеннами с разъемом RP-TNC.

● Требуется при использовании гибкой радиостанции в качестве второй обслуживающей радиостанции 5 ГГц или беспроводной радиостанции мониторинга безопасности.

Интерфейсы

● 1x 100, 1000, 2500 мультигигабитный Ethernet (RJ-45) — IEEE 802.3bz

● Порт консоли управления (RJ-45)

● USB 2.0 @ 3,75 Вт (включено в будущем программном обеспечении)

Индикаторы

● Индикатор состояния показывает состояние загрузчика, состояние ассоциации, рабочее состояние, предупреждения загрузчика и ошибки загрузчика.

Размеры (Ш х Д х В)

�� Точка доступа (без монтажных кронштейнов): C9120I: 8,5 x 8,5 x 1,7 дюйма (21,6 x 21,6 x 4,3 см)

Требования к входной мощности

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE®)

● Инжектор питания Cisco, AIR-PWRINJ6=

● 802.3af PoE

● Инжектор питания Cisco, AIR-PWRINJ5= (Примечание. Этот инжектор поддерживает только 802.3af)

Относящийся к окружающей среде

Cisco Catalyst 9120AXI

● Температура хранения (хранения): от -22° до 158°F (от -30° до 70°C)

● Высотное испытание в нерабочем состоянии (хранение): 25°C, 15 000 футов.

● Рабочая температура: от 32° до 122°F (от 0° до 50°C)

● Рабочая влажность: от 10% до 90% (без конденсации)

● Испытание на рабочей высоте: 40˚C, 9843 фута.

Системная память

● 2048 МБ динамической памяти

● 1024 МБ флэш-памяти

Доступные настройки мощности передачи

2,4 ГГц

● 23 дБм (200 мВт)

● 20 дБм (100 мВт)

● 17 дБм (50 мВт)

● 14 дБм (25 мВт)

● 11 дБм (12,5 мВт)

● 8 дБм (6,25 мВт)

● 5 дБм (3,13 мВт)

● 2 дБм (1,56 мВт)

● -1 дБм (0,79 мВт)

● -4 дБм (0,39 мВт)

5 ГГц

● 26 дБм (400 мВт)

● 23 дБм (200 мВт)

● 20 дБм (100 мВт)

● 17 дБм (50 мВт)

● 14 дБм (25 мВт)

● 11 дБм (12,5 мВт)

● 8 дБм (6,25 мВт)

● 5 дБм (3,13 мВт)

● 2 дБм (1,56 мВт)

● -1 дБм (0,79 мВт)

Полоса частот и рабочие каналы 20 МГц

Z (регуляторный домен Z):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 8 каналов

(за исключением диапазона от 5,600 до 5,640 ГГц)

● от 5,745 до 5,825 ГГц; 5 каналов
