AIR-CT8540-K9 Обзор
Контроллер беспроводной сети Cisco 8540, оптимизированный для производительности стандарта 802.11ac Wave2, представляет собой высокомасштабируемую, отказоустойчивую и гибкую платформу с широким набором услуг, позволяющую создавать беспроводные сети следующего поколения для средних и крупных предприятий и кампусов.
Краткие характеристики

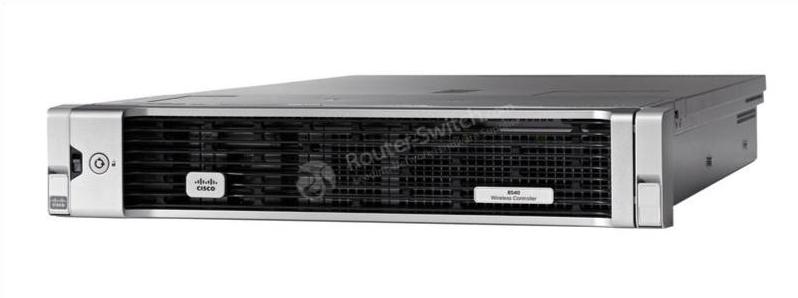

На рис. 1 показан внешний вид контроллера AIR-CT8540 с крышкой.
В Таблице 1 показаны краткие характеристики.
| Код продукта | AIR-CT8540-K9 |
| Описание | Беспроводной контроллер Cisco 8540 с комплектом для монтажа в стойку |
| Высота шасси | Два стоечных блока (2RU) |
| пропускная способность | 40 Гбит/с |
| Поддержка максимальной точки доступа | 6000 |
| Максимальная поддержка клиентов | 64000 |
| Максимальное количество VLAN | 4096 |
| Порты данных | 4 интерфейса 10 Gigabit Ethernet или 4 интерфейса 1 Gigabit Ethernet |
| Хранилище | Двойной SSD с аппаратным RAID |
| Параметры питания | 1200 Вт переменного тока, 930 Вт постоянного тока Резервные блоки питания |
| Размеры (Ш х Д х В) | 18,96 х 30,18 х 3,43 дюйма (48,2 х 76,6 х 8,70 см) |
| Вес нетто | 44 фунта (19,9 кг) |
информация о продукте

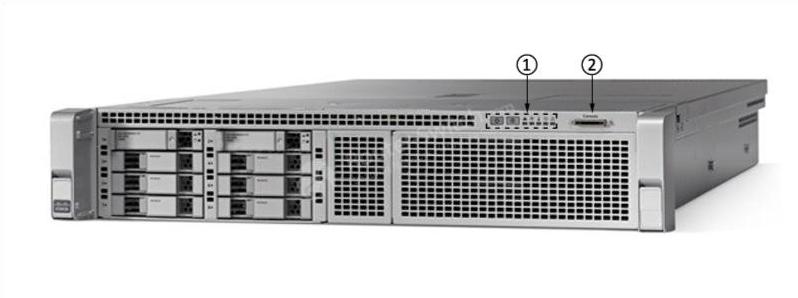

На рис. 2 показана передняя панель контроллера AIR-CT8540.
Примечание:
| ① | Площадь светодиодов |
| ② | KVM-разъем |
☆ Светодиоды включают:
- Кнопка питания/индикатор состояния питания
- Светодиод состояния температуры
- Индикатор кнопки локатора (идентификация блока)
- Светодиод состояния источника питания
- Светодиодный индикатор состояния системы,
- Индикатор активности сетевого соединения (указывает на сетевую активность только на сервисном порту, - порте RP и порте CIMC)
- Светодиодный индикатор состояния вентилятора
☆ Разъем KVM используется с кабелем KVM, имеющим два разъема USB 2.0, один разъем VGA и один последовательный разъем.

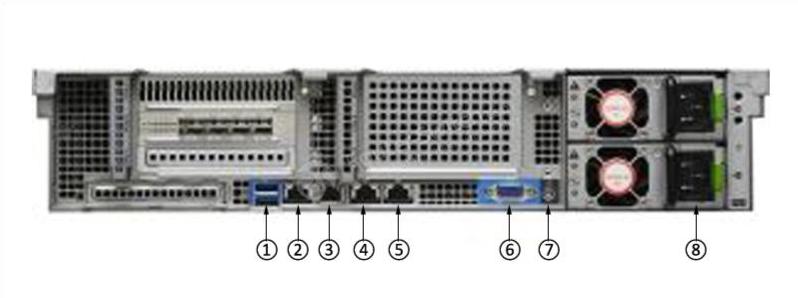

На рис. 3 показана задняя панель контроллера AIR-CT8540.
Примечание:
| ① | 2 порта USB типа A 3.0 | ⑤ | Резервный порт (RP) |
| ② | Порт CIMC 10/100/1000 Base-T | ⑥ | Разъем VGA |
| ③ | Разъем SerialCOM — стандартный последовательный COM-порт RS-232 с разъемом RJ-45. | ⑦ | Идентификационный переключатель и светодиод |
| ④ | Служебный порт Ethernet (SP) — управление 10/100/1000 Base-T | ⑧ | Источник питания |
☆ На задней панели имеется стандартный порт VGA с гнездовым разъемом D-Sub-15 (ничего не отображается после запуска программного обеспечения Cisco WLC, кроме начальных параметров BIOS. Все распечатки с этого момента доступны на последовательной консоли).
Поддержка SFP
В таблице 2 показаны некоторые рекомендуемые модули SFP для этого беспроводного контроллера.
| SFP | Описание |
| SFP-модуль 10GBASE-SR | |
| Модуль 10GBASE-LR SFP+ для SMF 10 Гбит/с | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+, SFP-H10GB-CU1M | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+, SFP-H10GB-CU3M | |
| SFP-H10GB-CU5M, пассивный медный кабель Twinax F 5 м, Nexus, кабельная сборка 24AWG |
Сравните с аналогичными товарами
В таблице 3 показано сравнение аналогичных предметов.
| Модели | AIR-CT8540-K9 | |
| Максимальное количество точек доступа с лицензиями | 6000 | 6000 |
| Максимальная поддержка клиентов с лицензиями | 64000 | 64000 |
| Порты | 4 порта 10G SFP+ | 2 порта 10G SFP |
| Пучок | Никто | 100 точек доступа |
