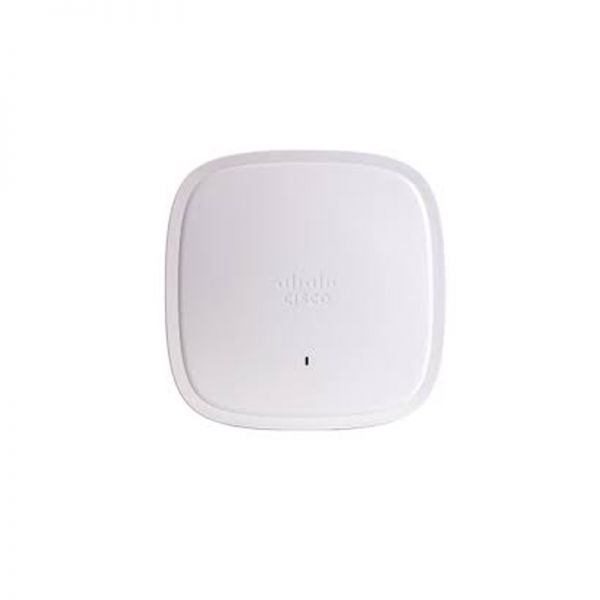

C9120AXI-G - Cisco Catalyst 9100 Access Point

Спецификация C9120AXI-G

Описание

Cisco Catalyst серии 9120AX, домен G

Программное обеспечение

• ПО Cisco Unified Wireless Network версии 8.9.x или выше

• Программное обеспечение Cisco IOS® XE версии 16.11 с пакетом устройств AP или более поздней версии

Поддерживаемые контроллеры беспроводной локальной сети

• Беспроводные контроллеры Cisco Catalyst серии 9800

• Беспроводные контроллеры Cisco серий 3500, 5520 и 8540 и виртуальный беспроводной контроллер Cisco.

Возможности 802.11n версии 2.0 (и родственных)

• 4x4 MIMO с четырьмя пространственными потоками

• Объединение максимального соотношения (MRC)

• Формирование луча 802.11n и 802.11a/g

• Каналы 20 и 40 МГц

• Скорость передачи данных PHY до 890 Мбит/с (40 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

• Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

•802.11 Динамический выбор частоты (DFS)

• Поддержка циклического сдвига (CSD)

802.11ac

• 4x4 нисходящий канал MU-MIMO с четырьмя пространственными потоками

• Маркет-центр

• Формирование луча 802.11ac

• Каналы 20, 40, 80 и 160 МГц

• Скорость передачи данных PHY до 3,47 Гбит/с (160 МГц с 5 ГГц)

• Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

•802.11 DFS

• Поддержка ЦД

802.11ax

• 4x4 нисходящий канал MU-MIMO с четырьмя пространственными потоками

• Восходящая/нисходящая линия OFDMA

• ЛБВ

• Окраска BSS

• Маркет-центр

• Формирование луча 802.11ax

• Каналы 20, 40, 80 и 160 МГц

• Скорость передачи данных PHY до 5,38 Гбит/с (160 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

• Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

•802.11 DFS

• Поддержка ЦД

Встроенная антенна

Гибкая радиосвязь (либо на 2,4 ГГц, либо на 5 ГГц)

• 2,4 ГГц, пиковое усиление 4 дБи, внутренняя антенна, всенаправленная по азимуту

•5 ГГц, пиковое усиление 5 дБи, внутренняя антенна, всенаправленная по азимуту

Выделенное радио 5ГГц

•5 ГГц, пиковое усиление 4 дБи, внутренняя антенна, всенаправленная по азимуту

Внешняя антенна (продана) в отдельности)

• Точки доступа Cisco Catalyst 9120E сертифицированы для использования с усилением антенны до 6 дБи (2,4 ГГц и 5 ГГц).

• Точки доступа Cisco Catalyst 9120P) сертифицированы для использования с усилением антенны до 13 дБи (2,4 ГГц и 5 ГГц) с антенной AIR-ANT2513-P4M-N=.

•Cisco предлагает самый широкий в отрасли выбор антенны, обеспечивающие оптимальное покрытие для различных сценариев развертывания

• Поддерживает самоидентифицируемые антенны (SIA) на одном порту RP-TNC.

Интеллектуальный антенный разъем

• Доступно только для моделей 9120E и 9120P.

• Компактный многоканальный радиочастотный разъем с интерфейсом DART.

• Требуется разъем смарт-антенны AIR-CAB002-DART-R= 2 фута при использовании с антеннами с разъемом RP-TNC.

• Требуется при использовании гибкой радиостанции в качестве второй обслуживающей радиостанции 5 ГГц или беспроводной радиостанции мониторинга безопасности.

Интерфейсы

• 1x 100, 1000, 2500 мультигигабитный Ethernet (RJ-45) — IEEE 802.3bz

•Порт консоли управления (RJ-45)

• USB 2.0 @ 3,75 Вт (включено в будущем программном обеспечении)

индикаторы

• Светодиодный индикатор состояния показывает состояние загрузчика, состояние ассоциации, рабочее состояние, предупреждения загрузчика и ошибки загрузчика.

Размеры (Ш Икс л Икс ЧАС)

• Точка доступа (без монтажных кронштейнов): C9120I: 8,5 x 8,5 x 1,7 дюйма (21,6 x 21,6 x 4,3 см)

Требования к входной мощности

• 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE® )

• Инжектор питания Cisco, AIR-PWRINJ6=

• 802.3af PoE

• Инжектор питания Cisco, AIR-PWRINJ5= (Примечание. Этот инжектор поддерживает только 802.3af)

Относящийся к окружающей среде

Cisco Catalyst 9120AXI

•Температура хранения (хранения): от -22 ° до 158 ° F (от -30 ° до 70 ° C)

•Высотное испытание в нерабочем состоянии (хранение): 25 ˚ C, 15 000 футов.

•Рабочая температура: от 32 ° до 122 ° F (от 0 ° до 50 ° C)

• Рабочая влажность: от 10% до 90% (без конденсации)

• Испытание на рабочей высоте: 40 ˚ C, 9843 фута.

Системная память

• 2048 МБ динамической памяти

• Флэш-память 1024 МБ

Доступные настройки мощности передачи

2,4 ГГц

• 23 дБм (200 мВт)

• 20 дБм (100 мВт)

• 17 дБм (50 мВт)

• 14 дБм (25 мВт)

• 11 дБм (12,5 мВт)

•8 дБм (6,25 мВт)

• 5 дБм (3,13 мВт)

• 2 дБм (1,56 мВт)

•-1 дБм (0,79 мВт)

•-4 дБм (0,39 мВт)

5 ГГц

• 26 дБм (400 мВт)

• 23 дБм (200 мВт)

• 20 дБм (100 мВт)

• 17 дБм (50 мВт)

• 14 дБм (25 мВт)

• 11 дБм (12,5 мВт)

•8 дБм (6,25 мВт)

• 5 дБм (3,13 мВт)

• 2 дБм (1,56 мВт)

•-1 дБм (0,79 мВт)

Полоса частот и рабочие каналы 20 МГц

G (регуляторный домен G):

• от 2,412 до 2,472 ГГц; 13 каналов

• от 5,745 до 5,865 ГГц; 7 каналов
