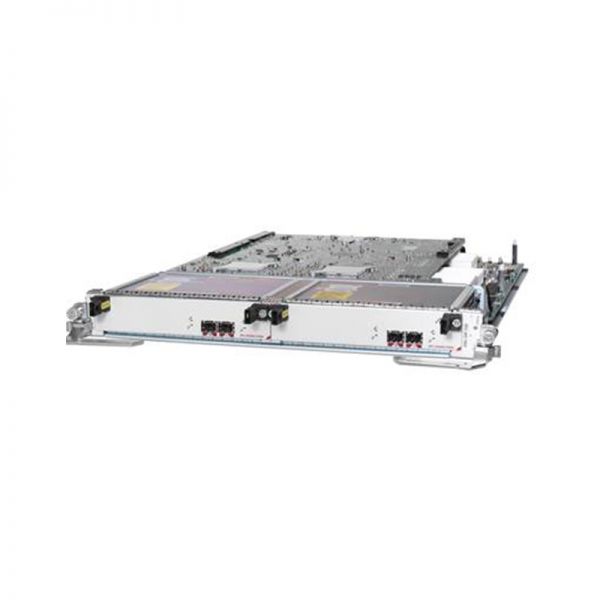

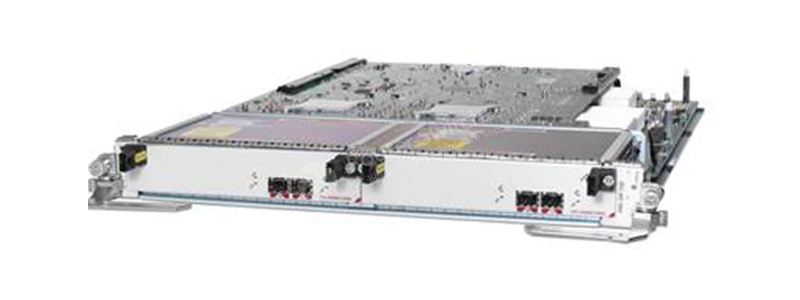

A9K-SIP-700-2PK Cisco ASR 9000 Series SPA Interface

Технические характеристики A9K-SIP-700-2PK

Тип

Комплект из 2 комплектов для ASR-9000 SIP-700 Thor LC с минимум 2 SPA

Совместимость шасси

Все шасси Cisco ASR серии 9000

Программная совместимость

Программное обеспечение Cisco IOS XR версии 3.9 или выше

Плотность

До 4 SPA одинарной высоты или

До 2 SPA двойной высоты или

Комбинация двух – с учетом вышеуказанных ограничений

Возможности интерфейса

A9K-SIP-700 поддерживает следующие типы интерфейсов SPA:

· ЧТ1/Е1

· СТ3/ДС0

· Т3/Е3

· ОС3/СТМ1

· ЧОС3/ЧСТМ1

· ОС12/СТМ4

· ЧОС12/ЧСТМ4

· ОС48/СТМ16

· ЧОС48/ЧСТМ16

· ОС192/СТМ64

Возможности маршрутизации и обслуживания

Маршрутизация IPv4 и IPv6. Некоторые из поддерживаемых функций включают в себя:

· BGP

· Промежуточная система к промежуточной системе (IS-IS)

· Сначала открыть кратчайший путь (OSPF)

· Язык политики маршрутизации (RPL)

· Независимая конвергенция от префиксов BGP (PIC)

· Многопротокольная коммутация по меткам (MPLS)

· Многоадресная виртуальная частная сеть (MVPN)

· Периметр провайдера IPv6 (6PE)

· Виртуальная частная сеть IPv6 до границы провайдера (6vPE)

· Службы Fast Re-Route (TE-FRR) и Layer 3 VPN (L3VPN) для управления трафиком

· Пакет через SONET

· Пакет через SDH

· Протокол Frame Relay «точка-точка» (PPP)

· Высокоуровневое управление каналом передачи данных (HDLC)

· Многоканальный протокол двухточечной связи (MLPPP)

· Многоканальная ретрансляция кадров (MLFR)

· Фрагментация и чередование ссылок (LFI)

· Сжатие заголовков интернет-протокола (IPHC)

· Link Noise Monitoring (LNM), Any Transport over MPLS (AToM)

· Полный сетевой поток

Синхронизация

Получает и обеспечивает синхронизацию между интерфейсами SONET/SDH и обратно. Поддержка взаимодействия с Synchronous Ethernet (SyncE) на интерфейсах Ethernet и интерфейсах сетевой синхронизации процессора коммутации маршрутов (RSP) Cisco ASR 9000.

Надежность и высокая доступность

- Онлайн-вставка и удаление (OIR) без влияния на системный трафик

- Multi-Router Automatic Protection Service (MR-APS) — это разработанная Cisco функция, обеспечивающая защиту от различных аппаратных и программных сбоев, включая катастрофический сбой системы. MR-APS основан на стандарте APS, определенном Telcordia Technologies, путем добавления протокола Protect Group Protocol (PGP) между резервными маршрутизаторами. Сигнализация SONET APS и связь PGP передают информацию о состоянии системы и состоянии канала SONET между рабочим и защищенным маршрутизаторами. В случае отказа сетевых каналов или одного из маршрутизаторов доступен резервный путь для предотвращения потери обслуживания.

- Переключение между шасси с сохранением состояния (IC-SSO) для PPP состоит из набора подфункций программного обеспечения Cisco IOS XR, которые обеспечивают переключение сеансов PPP на резервный маршрутизатор в случае сбоя сети или маршрутизатора. Эта функция объединяет функции MR-APS, IP Fast Reroute (FRR) и Simple Server Redundancy Protocol (SSRP) для обеспечения быстрого переключения трафика данных PPP.

- Обнаружение двунаправленной пересылки (BFD) обеспечивает быстрое обнаружение сбоев между механизмами пересылки при сохранении низких накладных расходов. Он также предоставляет единый стандартизированный метод обнаружения отказов канала/устройства/протокола на любом уровне протокола и в любых средах.

Управляемость

Программное обеспечение Cisco IOS XR включает стандартные для отрасли интерфейсы управления, в том числе модульный интерфейс командной строки (CLI), простой протокол управления сетью (SNMP) и собственные интерфейсы XML.

- Cisco Active Network Abstraction (ANA) — это гибкая, независимая от поставщика структура управления мультитехнологической мультисервисной сетевой средой. Работая между сетью и уровнем системы поддержки операций (OSS), Cisco ANA объединяет виртуальные сетевые элементы (VNE) в программную виртуальную сеть так же, как элементы реальной сети создают реальную сеть. Cisco ANA динамически обнаруживает сетевые компоненты и отслеживает состояние сетевых элементов практически в реальном времени.

- Cisco ANA предлагает поставщикам услуг:

· Упрощенная интеграция приложений OSS с сетевой информацией

· Гибкая общая инфраструктура для управления сетевыми ресурсами

· Согласованные процедуры и интерфейсы для всех элементов сети

MIB

Поддержка большого количества MIB аппаратных и продуктовых, а также программных функций; Ниже приведен неполный список поддерживаемых MIB:

- ENTITY-MIB,

- CISCO-ENTITY-SENSOR-MIB

- CISCO-ОБЪЕКТ-АКТИВ-MIB

- CISCO-ENTITY-FRU-CONTROL-MIB.

- IF-MIB, DS1-MIB

- SONET-MIB

- CISCO-SONET-MIB

- БФД-МИБ

Физические размеры (В х Ш х Г); масса

14 х 1,72 х 20,5 дюйма; 14 фунтов

Власть

375 Вт (максимум)

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая температура (кратковременно)

от 23 до 131ºF (от –5 до 55ºC)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Температура хранения

от –40 до 158ºF (от –40 до 70ºC)

Хранение (относительная влажность)

от 5 до 95%

Примечание: не более 0,024 кг воды на кг сухого воздуха.

Рабочая высота

От –60 до 4000 м (до 2000 м в соответствии с требованиями IEC, EN, UL и CSA 60950)
