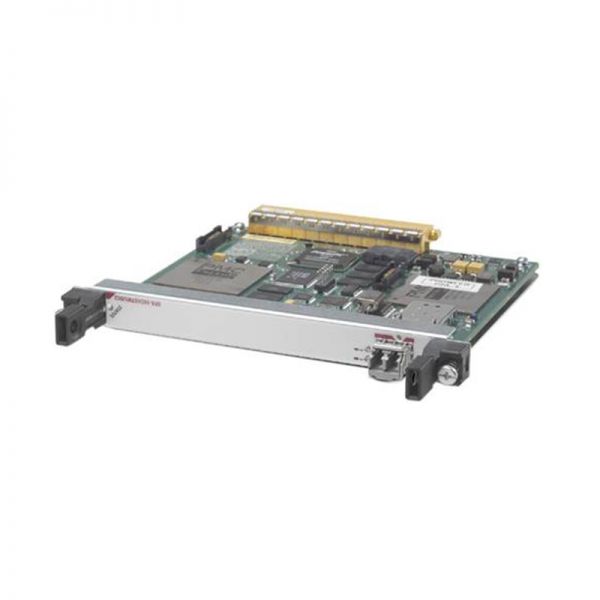

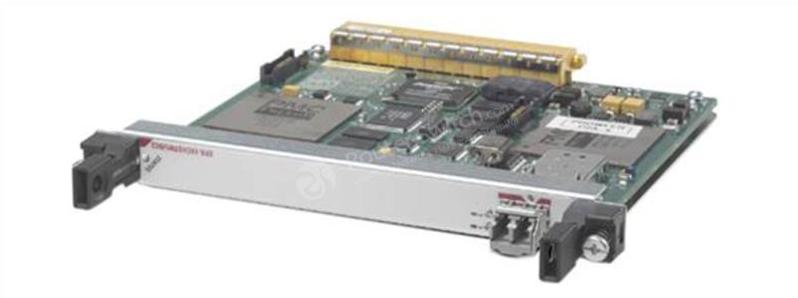

Технические характеристики SPA-1XCHSTM1/OC3

Совместимость продуктов

· Маршрутизаторы Cisco серии 7600

· Маршрутизаторы Cisco ASR серии 1000

· Маршрутизаторы Cisco ASR серии 9000

Минимальная версия ПО

· Маршрутизаторы Cisco серии 7600: ПО Cisco IOS® версии 15.4(2)S и ПО Cisco IOS XE версии 3.12.0.0S

· Маршрутизаторы Cisco ASR серии 1000 с программным обеспечением Cisco IOS XE версий 3.12.0, 3.11.2 и 3.10.3.

· Маршрутизаторы Cisco ASR серии 9000 с программным обеспечением Cisco IOS XR версии 5.2.0

Протоколы

Серийные инкапсуляции:

· Высокоуровневое управление каналом передачи данных (HDLC)

· Протокол двухточечной связи (PPP), RFC 1662.

· Ретрансляция кадров, RFC 1490

Поддержка многоканальности (ограничение пакета зависит от количества ссылок в пакете; максимум 12 ссылок в пакете):

· Многоканальный PPP (MLPPP), RFC 1990

· Фрагментация и чередование каналов (LFI) через Frame Relay (FRF.12) и MLPPP

Сетевые протоколы:

· IPv4/IPv6

Карты, порты и слоты

1 порт

Связь

Оптический модуль OC-3/STM-1 Small Form-Factor Pluggable (SFP) (см. оптические параметры в таблице 2)

Особенности и функции

До 84 портов T1 (или 3 T3) или 63 E1 (или 3 E3) портов

До 1022 каналов nx DS-0 (где n — от 1 до 24) без настроенных портов T3

До 400 каналов nx DS-0 (где n — от 1 до 24) с одним или несколькими сконфигурированными портами T3

Поддержка каналов с OC-3 по T1, каналов с STM-1 по E1, чистых каналов T3/E3, субскоростей T3/E3, полноскоростных T1, чистых каналов E1 и каналов T1/E1

Мультиплексирование SONET:

· ОС-3 <-> СТС-3 <-> СТС-1 <-> ВТГ <-> ВТ1.5 <-> Т1 <-> Н х ДС-0

· OC-3 <-> STS-3 <-> STS-1 <-> T3 <-> T1 <-> N x DS-0

· ОС-3 <-> СТС-3 <-> СТС-1 <-> Т3

· OC-3 <-> STS-3 <-> STS-1 <-> T3 <-> E1 <-> nx DS-0

Мультиплексирование SDH:

· СТМ-1 <-> АУГ <-> АУ-4 <-> ВК-4 <-> ТУГ-3 <-> ТУГ-2 <-> ТУ-12 <-> ВК-12 <-> Е1 <- > nx ДС-0

· STM-1 <-> AUG <-> AU-4 <-> VC-4 <-> TUG-3 <-> TU-3 <-> VC-3 <-> T3/E3

· Внутренняя или линейная (контурная) синхронизация, выбираемая независимо для каждого подчиненного канала T1 или E1.

Возможности обратной связи:

· Локальная и удаленная петля на уровне T3/T1

· Сетевой шлейф на уровнях STM-1/OC-3, T3/E3 и T1/E1

· Ответ на встроенные команды замыкания на себя

· Вставка петлевых команд в передаваемый сигнал

· Тестирование частоты ошибок по битам (BERT) генерация и обнаружение шаблонов для каждого канала

· Программируемый псевдослучайный шаблон длиной до 32 бит

· T3/E3: все 0, все 1, 215, 220, 220 QRSS, 223, чередование 0 и 1, 1 из 8 и 3 из 24

· T1/E1: все 0, все 1, 211, 215, 220, 220 QRSS, 223, чередование 0 и 1, 1 из 8 и 3 из 24

· 32-битные регистры подсчета ошибок и подсчета битов

· Обнаружение тестовых шаблонов с битовыми ошибками до 10-2

· 24-часовая история для статистики ошибок и подсчета отказов с 15-минутными интервалами

· 16- и 32-битный контроль циклическим избыточным кодом (CRC); 16-бит по умолчанию

Особенности SONET/SDH:

· Соответствие G.707, G.783, G.784, G.957, G.958 и GR-253

· Поддерживаемые тревожные и сигнальные события SONET/SDH:

◦ Частота битовых ошибок при сбое сигнала (SF-BER)

◦ Частота битовых ошибок при ухудшении сигнала (SD-BER)

◦ Конструкция полезной нагрузки метки сигнала (C2)

◦ Байт трассировки пути (J1)

· Раздел

◦ Потеря сигнала (LoS)

◦ Потеря кадра (LoF)

◦ Количество ошибок для B1

Линия

· Сигнал индикации аварийной линии (LAIS)

· Дистанционная индикация неисправности линии (LRDI)

· Удаленная индикация ошибки линии (LREI)

· Количество ошибок для B2

Путь

· Сигнал индикации аварийного состояния пути (PAIS)

· Удаленная индикация дефекта пути (PRDI)

· Удаленная индикация ошибок пути (PREI)

· Количество ошибок для B3

· Потеря указателя (LOP)

· Новые события указателя (NEWPTR)

· Положительное событие заполнения (PSE)

· Событие отрицательного заполнения (NSE)

· Сигнал индикации необорудованного пути (PUNEQ)

· Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Особенности T3:

· Канальный T3 с 28 линиями DS-1 или 21 линией E1, мультиплексированными в T3

· Неканальный T3, поддерживающий субскорость и форматы скремблирования для Digital Link, ADC/Kentrox, Larscom, Adtran и Verilink Data Service Units (DSU)

· C-бит или обрамление M23/M13

· Канал данных обслуживания (MDL)

· Поддержка канала сигнализации и управления T3 на дальнем конце (FEAC)

· Мониторинг сигналов тревоги

· Сигнал индикации тревоги (AIS)

· Вне кадра (OOF)

· Ошибка приема на дальнем конце (FERF)

· Сбор данных о производительности:

◦ Битовые ошибки кадрирования (FERR) (F- или M-битовые ошибки)

◦ Количество ошибок P-бита (ошибки четности пути)

◦ Количество ошибок C-бита

◦ Подсчет ошибок блока на дальнем конце (FEBE).

Особенности E3:

· Кадрирование G.751

· Мониторинг сигналов тревоги

· АИС

· ООП

· ФЕРФ

· Сбор данных о производительности:

◦ Ошибки шаблона кадрирования

◦ Количество ошибок BIP-8 (ошибки четности пути)

◦ Счетчики FEBE

· Особенности T1:

◦ Кадрирование D4 Super Frame (SF) или Extended Super Frame (ESF)

◦ Поддержка ANSI T1.403 и AT&T TR 54016 Facility Data Link (FDL)

◦ Мониторинг сигналов тревоги

◦ АИС

◦ OOF

◦ Сбой тревоги на дальнем конце (желтая или удаленная тревога)

Сбор данных о производительности:

· CRC/битовые ошибки

· Ошибки кадрирования битов

· Секунды с ошибками на линии

· Секунды с ошибками на дальнем конце

· Секунды с серьезными ошибками на дальнем конце

· Секунды недоступности на дальнем конце

Особенности E1:

· Кадрирование CRC4 или не-CRC4 в соответствии с ITU-T G.703 и G.704

· Мониторинг сигналов тревоги

· АИС

· ООП

· Дистанционная индикация тревоги (RAI)

· Сбор данных о производительности

· CRC/битовые ошибки

· Ошибки кадрирования битов

· ФЕБЕ

Надежность и доступность

ОИР

Заменяемые в полевых условиях оптические модули SFP

Поддержка протоколов 1 + 1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP)

Единый сброс программного обеспечения SPA

MIB

RFC 2558 MIB (SONET/SDH)

RFC 2495 MIB (T1/E1)

RFC 2496 MIB (T3/E3)

Управление сетью

Простой протокол управления сетью (SNMP)

Физические характеристики

Вес: 0,75 фунта (0,34 кг)

Высота: 0,8 дюйма (2,03 см)

Ширина: 6,75 дюйма (17,15 см)

Глубина: 7,28 дюйма (18,49 см)

Соответствие нормативным требованиям

Маркировка CE

Безопасность: UL/CSA/IEC/EN 60950-1, IEC/EN 60825 Лазерная безопасность, AS/NZS 60950, Свод федеральных правил FDA по лазерной безопасности

ЭМС: FCC, часть 15, класс A, ICES 003, класс A, AS/NZS 3548, класс A, CISPR 22, класс B (до 1 ГГц), EN55022, класс B (до 1 ГГц), VCCI, класс A, BSMI, класс A, EN 300 386 Телекоммуникационное сетевое оборудование (ЭМС), EN50082-1/EN61000-6-1 Общий стандарт устойчивости, EN55022 Оборудование информационных технологий (излучение), EN55024 Оборудование информационных технологий (устойчивость), IEC/EN61000-3-2 Гармоники в линиях электропередач, IEC/EN61000 -3-3 Колебания напряжения и мерцание, IEC/EN61000-4-2 Устойчивость к электростатическому разряду (8 кВ контакт, 15 кВ воздух), IEC/EN61000-4-3 Устойчивость к излучению (10 В/м), IEC/EN61000-4-4 Электрические характеристики Устойчивость к быстрым переходным процессам (2 кВ мощность, 1 кВ сигнал), IEC/EN61000-4-5 Порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM), IEC/EN61000-4-5 Порт сигнала перенапряжения (1 кВ), IEC/EN61000-4-5 Порт перенапряжения постоянного тока (1 кВ), IEC/EN61000-4-6 Устойчивость к кондуктивным помехам (10 В среднекв.), IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты (30 А/м), IEC/EN61000-4-11 Провалы напряжения, Кратковременные прерывания и колебания напряжения, GR-1089-CORE NEBS, ЭМС и безопасность, GR-63-CORE NEBS, физическая защита, SR-3580, уровни критериев NEBS (уровень 3)

Телеком (OC3): GR-253

Телекоммуникации (STM-1): G.783, G.957

Экологические характеристики

Рабочая температура: от 41 до 104°F (от 5 до 40°C)

Температура хранения: от -38 до 150°F (от -40 до 70°C)

Влажность при эксплуатации: от 5 до 85 % относительной влажности

Влажность при хранении: от 5 до 95 % относительной влажности
