Cisco Catalyst Switch C6880-X Chassis with fixed configuration
Похожие модели
C6880-X Обзор
Коммутатор Cisco Catalyst C6880-X Шасси с фиксированной конфигурацией. Cisco Catalyst серии 6880-X предлагает основные функции и преимущества, в том числе:
● Масштабируемость платформы. Платформа поддерживает слоты с пропускной способностью до 220 Гбит/с на карту порта. Он поддерживает коммутационную способность до 2 Тбит/с, которая удваивается до 4 Тбит/с с технологией VSS.
● Безопасность: поддержка Cisco TrustSec (CTS) для обеспечения шифрования IEEE 802.1AE MACsec и списка контроля доступа на основе ролей, CoPP для предотвращения DoS-атак и Cisco ISE для обеспечения сквозной безопасности предприятия и управления ею.
● Виртуализация: комплексный набор функций виртуализации, включая L2/L3 VPN, полный MPLS, EVN, приложения с поддержкой VRF для NAT Netflow, GRE для v4/v6, расширения L2 с VPLS и т. д. для сегментирования различных групп пользователей и предоставления уникальной политики безопасности/QoS. требования каждой из этих разнообразных групп пользователей.
● Application Visibility and Control (AVC): поддерживает расширенный мониторинг приложений, такой как Flexible и Sampled NetFlow, для интеллектуального и масштабируемого мониторинга приложений.
● Интеллектуальные операции: Cisco Catalyst 6880-X поддерживает Catalyst Instant Access*, который позволяет клиенту мгновенного доступа выступать в качестве удаленной линейной карты Cisco Catalyst 6880-X, а также Smart Install Director, который обеспечивает развертывание без участия пользователя. коммутаторов доступа.
● Высокая доступность: два коммутатора Cisco Catalyst серии 6880-X можно объединить в VSS. В дополнение к высокодоступному VSS обеспечивает простоту эксплуатации за счет единой точки управления, устраняя необходимость в протоколе маршрутизации первого перехода (FHRP) и устраняя зависимость от протокола связующего дерева (STP) для восстановления после сбоя канала.
* Поддержка Catalyst Instant Access доступна в 15.1(2) SY2 и более поздних версиях.
Краткие характеристики

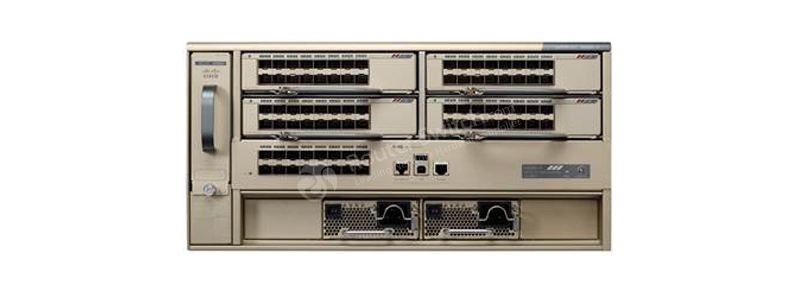

На рис. 1 показан внешний вид C6880-X.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6880-X |
| Количество слотов для карт портов | 4 |
| Коммутационная способность | До 2 Тбит/с |
| Дюймы | 8,75 х 17,35 х 23 |
| Сантиметры | 22,23 х 44,07 х 58,42 |
| Стойки (RU) | 4,85 |
Модули, карты, лицензии
В Таблице 2 показаны рекомендуемые элементы для C6880-X.
| Категория | Модель | Описание |
| Варианты SFP 10G | SFP-10G-SR-S">SFP-10G-SR-S | Модуль 10GBASE-SR SFP, корпоративный класс |
| Модуль Cisco 10GBASE-ZR SFP10G для SMF | ||
| Модуль 10GBASE-LR SFP+ для SMF 10 Гбит/с | ||
| Опции КЗС | Модуль приемопередатчика 1000BASE-ZX SFP, SMF, 1550 нм, DOM | |
| 1000BASE-BX SFP, 1490 нм | ||
| Линейные карты | Многоскоростная портовая карта Cisco Catalyst 6880-X (таблицы XL) Больше | |
| Аксессуары | Консольный кабель 6 футов с RJ45 и DB9F |
Сравните с аналогичными товарами
В таблице 3 показано сравнение C6880-X и C6880-X-LE.
| Атрибут | C6880-X | |
| записи MAC | 128К | 128К |
| Маршруты | 256 КБ (IPv4) 128 КБ (IPv6) | 2048 КБ (IPv4) 1024 КБ (IPv6) |
| Записи ACL | 64 КБ общего доступа для QoS/безопасности | 256 КБ для QoS/безопасности |
| Записи NetFlow | 512K (на слот модуля) До 2,5 млн на систему | 1024K (на слот модуля) До 5M на систему |
| Многоадресные маршруты | 128 КБ (IPv4) 128 КБ (IPv6) | 128 КБ (IPv4) 128 КБ (IPv6) |
| IPv4-маршрутизация | В оборудовании До 300 млн пакетов в секунду** | В оборудовании До 300 млн пакетов в секунду** |
| IPv6-маршрутизация | В оборудовании До 150 млн пакетов в секунду** | В оборудовании До 150 млн пакетов в секунду** |
| Мост L2 | В оборудовании До 300 млн пакетов в секунду** | В оборудовании До 300 млн пакетов в секунду** |
| Поддержка больших рам | До 9216 байт (Для мостовых и маршрутизируемых пакетов.) | До 9216 байт (Для мостовых и маршрутизируемых пакетов.) |
| ВЛАН | 4К | 4К |
| Мостовые домены | 16К | 16К |
| MPLS | Аппаратно (до 8192 VRF со скоростью 300 млн пакетов в секунду**) | Аппаратно (до 8192 VRF со скоростью 300 млн пакетов в секунду**) |
| Логические интерфейсы | 128К | 128К |
| Хэш EtherChannel | 8 бит | 8 бит |
| VPLS | Аппаратно (до 150 млн пакетов в секунду**) | Аппаратно (до 150 млн пакетов в секунду**) |
| GRE | Аппаратно (до 150 млн пакетов в секунду**) | Аппаратно (до 150 млн пакетов в секунду**) |
| NAT | Аппаратное обеспечение | Аппаратное обеспечение |
| Встроенная память | 2 ГБ*** | 4ГБ |
| Входные буферы | 1,25 МБ на порт 10G в режиме 2:1 2,5 МБ на порт 10G в режиме 1:1 (10 МБ на порт ASIC) | 1,25 МБ на порт 10G в режиме 2:1 2,5 МБ на порт 10G в режиме 1:1 (10 МБ на порт ASIC) |
| Выходные буферы | 24 МБ на порт 10G в режиме 2:1 48 МБ на порт 10G в режиме 1:1 (192 МБ на MUX FPGA) | 24 МБ на порт 10G в режиме 2:1 48 МБ на порт 10G в режиме 1:1 (192 МБ на MUX FPGA) |
| Переподписка | 16P 10G при 2:1 в режиме переподписки (по умолчанию) для базового модуля и карт порта 8P 10G при соотношении сторон 1:1 в режиме производительности (настраиваемый) для базового модуля и плат портов | |
