C6807-XL Обзор
Catalyst 6807-XL 7-слотовый корпус, 10RU (запасной). Этот C6807-XL аналогичен C6807-XL=. C6807-XL= является запасным.
Краткие характеристики

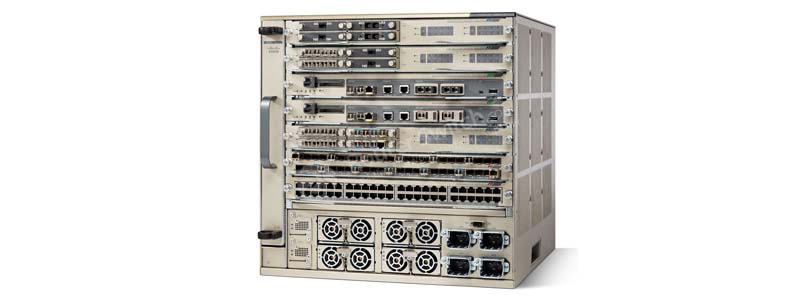

На рис. 1 показан внешний вид C6807-XL.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6807-XL |
| Количество слотов | 7 |
| Количество слотов Supervisor Engine | 2 |
| Количество слотов для модулей | 5 |
| резервные супервизоры | Да |
| пропускная способность системы | до 11,4 терабит в секунду (Тбит/с) |
| пропускная способность на слот для всех слотов | 440 Гбит/с |
| Стойки (RU) | 10 |
| Совместимость с источниками питания | Переменный ток: 3000 Вт (до 4 блоков питания) |
| Рабочая температура (ТТ) | 32–104 °F |
| резервные модули питания | Да (вход переменного тока) |
| Входное напряжение | от 100 до 240 В переменного тока от -48 до -60 В постоянного тока |
| Физические размеры (В x Ш x Г) | · Дюймы: 17,45 х 17,37 х 18,1 ·Сантиметры: 44,3 х 44,1 х 46 |
| Масса | ·Только шасси (фунты): 62 · Полная конфигурация (фунты): 185 |
информация о продукте

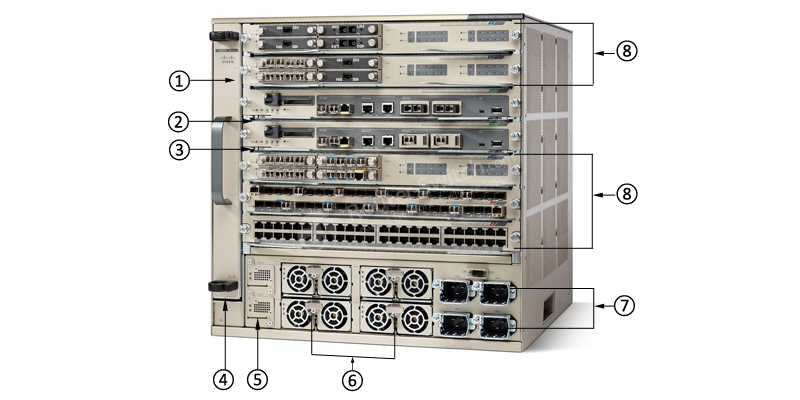

На рис. 2 показана передняя панель Cisco Catalyst 6807-XL.
Примечание:
| ① | Лоток вентилятора |
| ② | Слот Supervisor Engine |
| ③ | Слот Supervisor Engine |
| ④ | Разъем заземления системы |
| ⑤ | Преобразователь источника питания (PSC), обозначенный PSC1 и PSC2 |
| ⑥ | Модули питания (PSM), обозначенные цифрами от 1 до 4 |
| ⑦ | Модули ввода питания (PEM), обозначенные от AC1 до AC4 |
| ⑧ | Слоты модулей (линейные карты) 1, 2, 5, 6 и 7 |
· Блок вентиляторов, Sup6T и 2 блока питания входят в комплект C6807-XL, другие модули не входят в комплект поставки C6807-XL; они заказываются отдельно.
Сила
В Таблице 2 показаны рекомендуемые элементы для C6807-XL.
| Категория | Модель | Описание |
| Власть | C6800-XL-3KW-AC | Catalyst 6807-XL Блок питания 3000 Вт |
