C6807-XL-S2T-BUN Обзор
Блок вентиляторов корпуса Cisco 6807-XL, Sup2T и 2 блока питания, только IP-сервисы.
Краткие характеристики

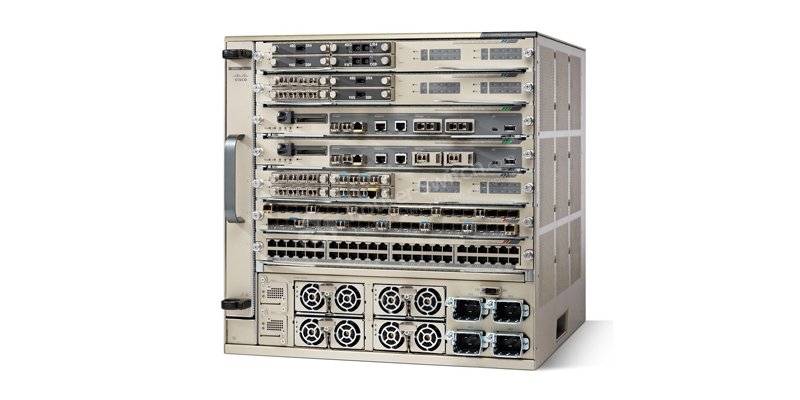

На рис. 1 показан внешний вид корпуса Cisco Catalyst 6807-XL.
C6807-XL-S2T-BUN/C6807-XL-S2T-BUN_Appearance.jpg" title="Внешний вид шасси Cisco Catalyst 6807-XL">
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6807-XL-S2T-BUN |
| Количество слотов | 7 |
| Количество слотов Supervisor Engine | 2 |
| Количество слотов для модулей | 5 |
| Стойки (RU) | 10 |
| Пропускная способность системы | до 11,4 терабит в секунду |
| пропускная способность на слот для всех слотов | 440 Гбит/с |
| Расход воздуха | Воздушный поток из стороны в сторону |
| Вариант с резервным источником питания | Обеспечивает резервирование источника питания N+1 для повышения доступности. |
| Резервирование Supervisor Engine | Поддерживается резервирование Supervisor Engine 1+1 |
| Лоток вентилятора | Поддерживает блок вентиляторов с возможностью горячей замены. Вентиляторы с регулируемой скоростью в блоке вентиляторов могут справляться с отказами отдельных вентиляторов (резервирование N+1) и при этом обеспечивать достаточное охлаждение корпуса. |
| Совместимость с источниками питания | Переменный ток: 3000 Вт (до 4 блоков питания) |
| пропускная способность интерфейса | Масштабируется до Gigabit Ethernet высокой плотности, 10 Gigabit Ethernet. Возможность поддержки 40 Gigabit Ethernet |
| Входное напряжение | от 100 до 240 В переменного тока от -48 до -60 В постоянного тока |
| Физические размеры (В x Ш x Г) | Дюймы: 17,45 х 17,37 х 18,1 Сантиметры: 44,3 х 44,1 х 46 |
| Масса | Только шасси (фунты): 62 Полная конфигурация (фунты): 185 |
информация о продукте

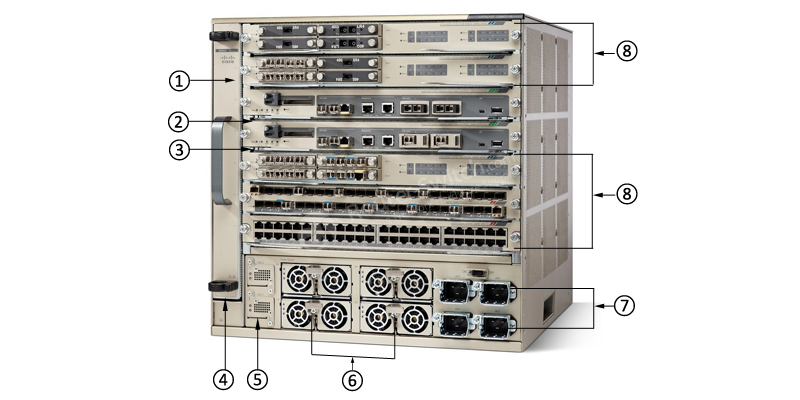

На рис. 2 показан вид спереди корпуса Cisco Catalyst 6807-XL.
C6807-XL-S2T-BUN/C6807-XL-S2T-BUN_Front_View.jpg" title="вид спереди шасси Cisco Catalyst 6807-XL">
Примечание:
| ① | Лоток вентилятора |
| ② | Слот Supervisor Engine |
| ③ | Слот Supervisor Engine |
| ④ | Разъем заземления системы |
| ⑤ | Преобразователь источника питания (PSC), обозначенный PSC1 и PSC2 |
| ⑥ | Модули питания (PSM), обозначенные цифрами от 1 до 4 |
| ⑦ | Модули ввода питания (PEM), обозначенные от AC1 до AC4 |
| ⑧ | Слоты модулей (линейные карты) 1, 2, 5, 6 и 7 |
· Блок вентиляторов, Sup6T и 2 блока питания входят в комплект C6807-XL-s6t-bun-cisco-catalyst-6800-series-switch/" title="C6807-XL-S6T-BUN">C6807-XL-S6T-BUN, другие модули не входят в комплект C6807-XL-s6t-bun-cisco-catalyst-6800-series-switch/" title="C6807-XL-S6T-BUN">C6807-XL-S6T-BUN; они заказываются отдельно.
Аксессуары
В таблице 2 показаны рекомендуемые элементы для C6807-XL-S2T-BUN.
| Категория | Модель | Описание |
| Карты и модули
| C6800-SUP6T | Catalyst 6800 Sup6T (440G/слот) с 8x10GE, 2x40GE |
| Власть
| C6800-XL-3KW-AC | Catalyst 6807-XL Блок питания 3000 Вт |
| Аксессуары
| Консольный кабель 6 футов с USB Type A и mini-B | |
| Консольный кабель 6 футов с RJ45 и DB9F |
Сравните с аналогичными товарами
В таблице 3 показано сравнение C6807-XL-S2T-BUN и C6816-X-LE.
| Код продукта | C6807-XL-S2T-BUN | C6807-XL-s6t-bun-cisco-catalyst-6800-series-switch/" title="C6807-XL-S6T-BUN">C6807-XL-S6T-BUN |
| Количество слотов | 7 | 7 |
| Стойки (RU) | 10 | 10 |
| Пропускная способность системы | до 11,4 терабит в секунду | до 11,4 терабит в секунду |
| пропускная способность на слот для всех слотов | 440 Гбит/с | 440 Гбит/с |
| пропускная способность интерфейса | Масштабируется до Gigabit Ethernet высокой плотности, 10 Gigabit Ethernet. Возможность поддержки 40 Gigabit Ethernet | Масштабируется до Gigabit Ethernet высокой плотности, 10 Gigabit Ethernet. Возможность поддержки 40 Gigabit Ethernet |
| супервизор | Sup2T | Sup6T |
