C6800-48P-TX Обзор
C6800-48P-TX — это 48-портовый медный модуль Cisco Catalyst 6800 1GE со встроенным DFC4. Этот C6800-48P-TX аналогичен C6800-48P-TX=. C6800-48P-TX= является запасным.
Краткие характеристики

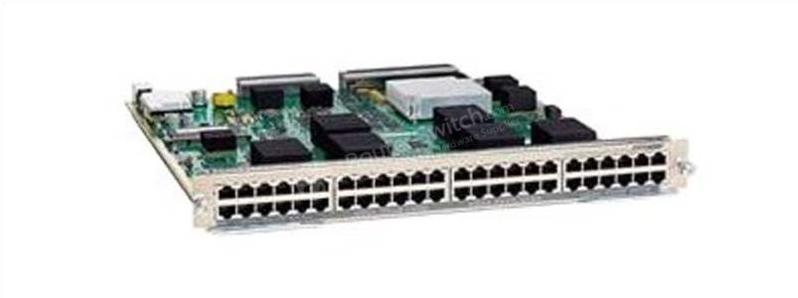

На рис. 1 показан внешний вид C6800-48P-TX.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-48P-TX |
| Тип продукта | 1-гигабитные модули серии 6800 |
| Тип трансивера | РДЖ-45 |
| Порты/Интерфейс/ | 48 портов, RJ-45, 100 м, кабель категории 5 |
| Плотность портов/ | ·240 портов/ C6807-XL ·528 портов/ 6513Е ·384 порта/ 6509Е |
| Максимальный размер кадра | До 9216 байт/кадр |
| Скорость канала ткани | 20 Гб/сек |
| Сменные приемопередатчики | Не поддерживается |
| поддержка рефлектометра | Поддерживается |
| Размер буфера на порт | ·Rx-166KB ·Передача-1,17 МБ |
| Встроенная память | 1 ГБ по умолчанию |
| Требования к питанию | 405 и 410 Вт соответственно |
| Подключение объединительной платы | Подключается к коммутационной матрице с помощью двух полнодуплексных каналов коммутационной матрицы 20 Гбит/с (всего 40 Гбит/с). |
| Поддержка шасси/слота | Может занимать слоты 1-2 и 5-7 в шасси C6807-XL. Может занимать любые слоты в |
| Двигатель супервайзера | Совместимость с Supervisor Engine 2T и Supervisor Engine 2TXL. |
| Распределенная пересылка и производительность | Поставляется с дочерними платами DFC4 или DFC4XL, обеспечивающими оптимальную производительность до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и 30 млн пакетов в секунду для переадресации IPv6. |
| Подключение объединительной платы | Подключается к коммутационной матрице с помощью двух полнодуплексных каналов коммутационной матрицы 20 Гбит/с (всего 40 Гбит/с). |
| Поддержка шасси/слота | Может занимать слоты 1-2 и 5-7 в шасси C6807-XL. Может занимать любые слоты в |
| Двигатель супервайзера | Совместимость с Supervisor Engine 2T и Supervisor Engine 2TXL. |
| Распределенная пересылка и производительность | Поставляется с дочерними платами DFC4 или DFC4XL, обеспечивающими оптимальную производительность до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и 30 млн пакетов в секунду для переадресации IPv6. |
| Размеры (В х Ш х Г) | 1,2 х 14,4 х 16 дюймов (3,0 х 35,6 х 40,6 см). Занимает один слот в корпусе. |
| Масса | 8,24 фунта (3,74 кг) |
информация о продукте

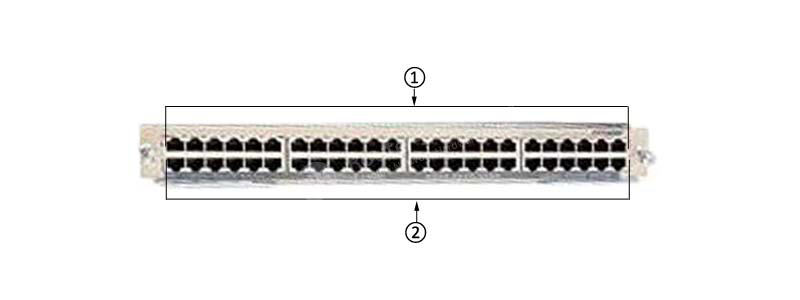

На рис. 2 показана передняя панель C6800-48P-TX.
Примечание:
| ① | Порты с нечетными номерами |
| ② | Порты с четными номерами |
