C6800-48P-SFP Обзор
C6800-48P-SFP — это 48-портовый оптоволоконный модуль Catalyst 6800 1GE со встроенным DFC4. Этот C6800-48P-SFP аналогичен C6800-48P-SFP=. C6800-48P-SFP= является запасным.
Краткие характеристики

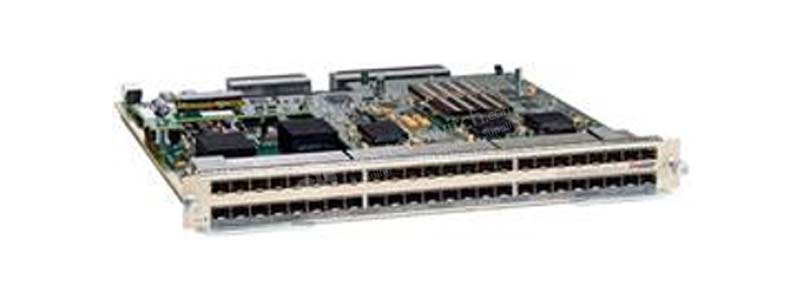

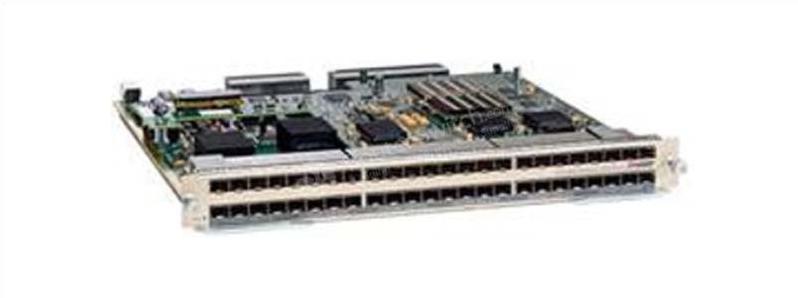

На рис. 1 показан внешний вид C6800-48P-SFP.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-48P-SFP |
| Тип продукта | 1-гигабитные модули серии 6800 |
| Тип разъема порта | LC (оптический) или RJ-45 (медный) в зависимости от установленного трансивера SFP |
| Порты/Интерфейс/ | 48 порт; 1000BASE-SX, LX/LH, -ZX, -T; 1000BASE-CWDM; разъем LC |
| Плотность портов/ | ·240 портов/ C6807-XL ·528 портов/ 6513Е ·384 порта/ 6509Е |
| Максимальный размер кадра | До 9216 байт/кадр |
| Очереди на порт (Tx = передача, Rx = получение) | ·Tx-1p3q8T ·Rx-2q8T |
| Планировщик | Дефицит, взвешенный по круговой системе (DWRR) |
| Размер буфера на порт | ·Rx-166KB ·Передача-1,17 МБ |
| Встроенная память | 1 ГБ по умолчанию |
| Требования к питанию | 334,44 и 339,44 Вт соответственно |
| Подключение объединительной платы | Подключается к коммутационной матрице с помощью двух полнодуплексных каналов коммутационной матрицы 20 Гбит/с (всего 40 Гбит/с). |
| Поддержка шасси/слота | Может занимать слоты 1-2 и 5-7 в шасси C6807-XL. Может занимать любые слоты в |
| Двигатель супервайзера | Совместимость с Supervisor Engine 2T и Supervisor Engine 2TXL. |
| Распределенная пересылка и производительность | Поставляется с дочерними платами DFC4 или DFC4XL, обеспечивающими оптимальную производительность до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и 30 млн пакетов в секунду для переадресации IPv6. |
| Размеры (В х Ш х Г) | 1,2 х 14,4 х 16 дюймов (3,0 х 35,6 х 40,6 см). Занимает один слот в корпусе. |
| Масса | 9,03 фунта (4,1 кг) |
информация о продукте

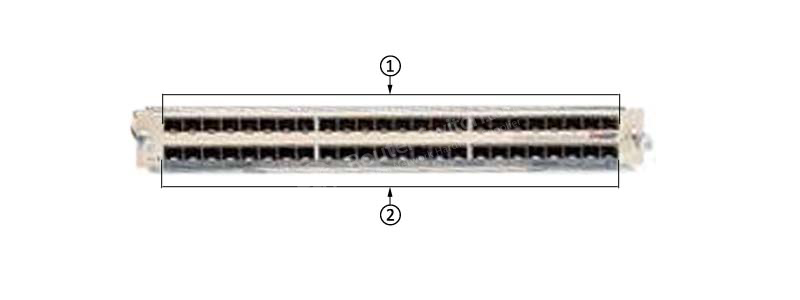

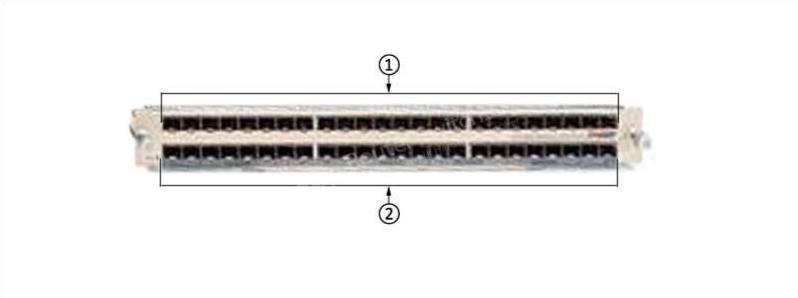

На рис. 2 показана передняя панель C6800-48P-SFP.
Примечание:
| ① | Порты с нечетными номерами |
| ② | Порты с четными номерами |
Аксессуары
В Таблице 2 показаны рекомендуемые элементы для C6800-48P-SFP.
| Категория | Модель | Описание |
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM | ||
| Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM |
