WS-C6504-E Catalyst 6500 Enhanced 4-slot chassis 5RU
Похожие модели
Путь от задачи до результата
За 4 шага
WS-C6504-E (Б/У) Обзор
● Поддержка всех Supervisor Engine Cisco Catalyst серии 6500.
● 4 слота со слотами 1 и 2 поддерживают Supervisor Engine
● Поддержка резервирования питания и резервирования Supervisor Engine.
● Полоса пропускания системы до 720 Гбит/с с Supervisor Engine 720
● Пропускная способность системы до 2 терабит с модулем Supervisor Engine 2T.
● Пропускная способность системы до 1,4 Тбит/с в VSS с Supervisor Engine 720.
● Пропускная способность системы до 4 Тбит/с в VSS с Supervisor Engine 2T.
Шасси Cisco Catalyst 6504-E предлагает 4 слота с вентилятором, слоты 1 и 2 поддерживают Supervisor Engine. Решение обеспечивает централизованную сетевую архитектуру за счет упрощения операций и обеспечивает пропускную способность до 80 Гбит/с на слот и пропускную способность централизованной системы до 2 терабит. Коммутатор Catalyst 6504-E предлагает широчайший набор интерфейсных модулей с лучшей в отрасли производительностью и расширенной интеграцией функций. Любые два коммутатора Cisco Catalyst серии 6500E с Supervisor Engine 720-3C/720-3CXL/S2T-10G/S2T-10G-XL могут быть объединены в VSS, шасси обеспечивает пропускную способность до 180 Гбит/с на слот и будет способно пропускной способности системы до 8 Тбит/с. Шасси обеспечивает превосходную защиту инвестиций, поддерживая все модули Supervisor Engine Cisco Catalyst 6500 и связанные с ними LAN, WAN и сервисные модули.
Краткие характеристики

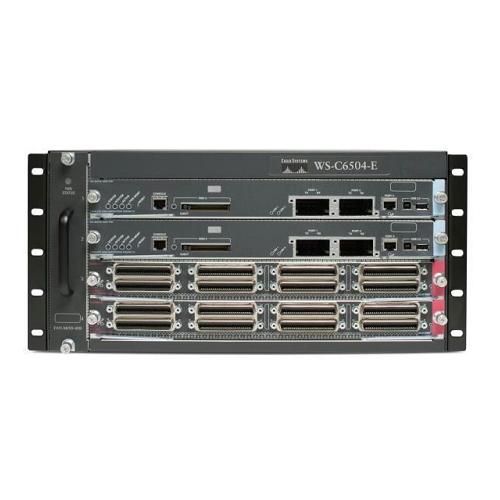

На рис. 1 показан внешний вид WS-C6504-E.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C6504-E |
| Рабочая высота: | Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м). Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м). |
| Внутренний переменный ток: | 110 |
| Совместимость с блоком питания: | переменный ток: 2700 Вт; постоянный ток: 2700 Вт |
| Рабочая Температура : | от 32 F до 104 F (от 0 до 40 C) |
| Температура хранения: | от -4 до 149 F (от -20 до 65 C) |
| Среднее время безотказной работы: | 677 643 часа |
| Максимальная производительность пересылки (IPv4): | 210 млн пакетов в секунду |
| Слоты: | 4 |
| Макс. 1 порт GE: | 147 |
| Относительная влажность: | Окружающая среда (без конденсации) - При работе: от 5% до 90%; В нерабочем состоянии и при хранении: от 5% до 95% |
| Вес (в полной комплектации): | 97 фунтов (44 кг) |
| Внутренний постоянный ток: | 2700 |
| Вес (шасси): | 40 фунтов (17,8 кг) |
| Размеры (В х Ш х Г): | 8,7 х 17,5 х 21,6 дюйма (22,2 х 44,5 х 55,2 см) |
| Макс. 10-100-1000 портов: | 145 |
| Макс. 10 портов GE: | 50 |
| Входное напряжение: | от 100 до 240 В переменного тока; от -48 до -60 В постоянного тока |
| Макс. 40 портов GE: | 12 |
| Стойки: | 5 |
| Термический переход: | 0,5°С в минуту (от горячего к холодному); 0,33 C в минуту (от холодного к горячему) |
| Порты: | 16 |
информация о продукте

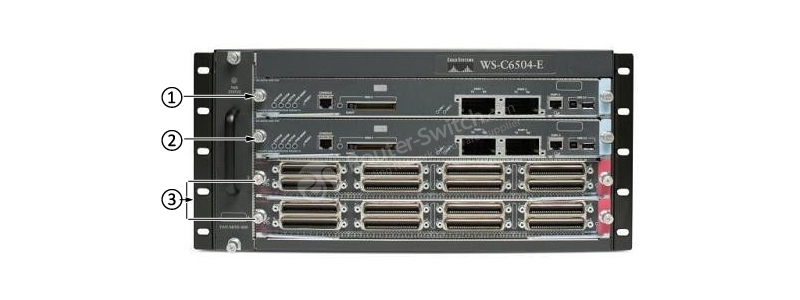

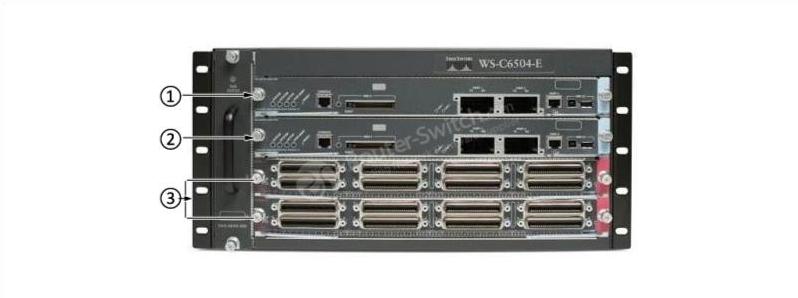

На рис. 2 показан коммутатор Catalyst 6504-E — вид спереди.
Примечание:
| ① | Двигатель супервайзера |
| ② | Резервный супервизор |
| ③ | OSM |
Модули, карты, лицензии
В Таблице 2 показаны рекомендуемые элементы для WS-C6504-E.
| Категория | Модель | Описание |
| Карты и модули | Cisco 6500 Supervisor 2T VS-S2T-10G Catalyst 6500 Supervisor 2T — 2 порта 10GbE X2 — 2 порта SFP — MSFC5 PFC4 | |
| VS-S2T-10G-XL | Cisco 6500 Supervisor 2T VS-S2T-10G-XL Catalyst 6500 Supervisor 2T 80G System XL | |
| Лоток вентилятора | ВЕНТИЛЯТОР-МОД-4HS | Модуль высокоскоростного вентилятора для 7604/6504-E |
Сравните с аналогичными товарами

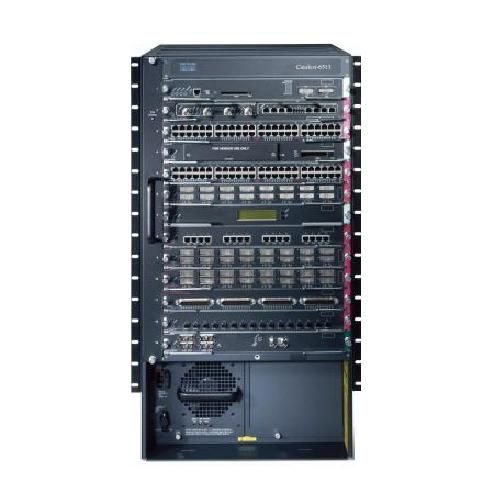

В таблице 3 показано сравнение WS-C6513-E и WS-C6504-E.
| Код продукта | WS-C6513-E | WS-C6504-E |
| Совместимость с блоком питания: | Переменный ток: 3000 Вт, 4000 Вт, 6000 Вт, 8700 Вт; Постоянный ток: 2500 Вт, 4000 Вт, 6000 Вт | переменный ток: 2700 Вт; постоянный ток: 2700 Вт |
| Среднее время безотказной работы: | 311 778 часов | 677 643 часа |
| Максимальная производительность пересылки (IPv4): | 720 млн пакетов в секунду | 210 млн пакетов в секунду |
| Слоты: | 13 | 4 |
| Макс. 1 порт GE: | 534 | 147 |
