Характеристики

Модель : WS-C4507R-E

Детали : Шасси Cat4500 E-Series с 7 слотами, вентилятор, без PS, Red Sup Capable

Товар участвует в акции

Бесплатная консультация при заказе оборудования Cisco или Huawei

Все товары Cisco

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

Путь от задачи до результата

За 4 шага

Обзор

WS-C4507R-E Обзор

Коммутатор Catalyst 4507R-E представляет собой горизонтальное шасси с 7 слотами, поддерживающее резервные блоки питания, резервные механизмы управления и слоты для шести модулей. Cisco Catalyst серии 4500 предлагает неблокирующую коммутацию уровней 2/3/4 со встроенной отказоустойчивостью, что еще больше улучшает управление конвергентными сетями. Конвергентные сети передачи голоса/видео/данных с высокой доступностью обеспечивают устойчивость бизнеса для корпоративных и городских (городских) клиентов Ethernet, развертывающих бизнес-приложения на основе Интернета.

Краткие характеристики

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-C4507R-E
Слот Supervisor Engine	2
Слоты для линейных карт	5
Резервные источники питания	2
Объединительная плата	Полный дуплекс 24 Гбит/с на слот (240 Гбит/с).
Размеры (В х Ш х Г)	48,74 х 43,97 х 31,70 см
Стойки (RU)	11 руб.
Масса	20,19 кг – 45,4 кг
Расход воздуха	Блок вентиляторов корпуса: справа налево Вентилятор блока питания: спереди назад

информация о продукте

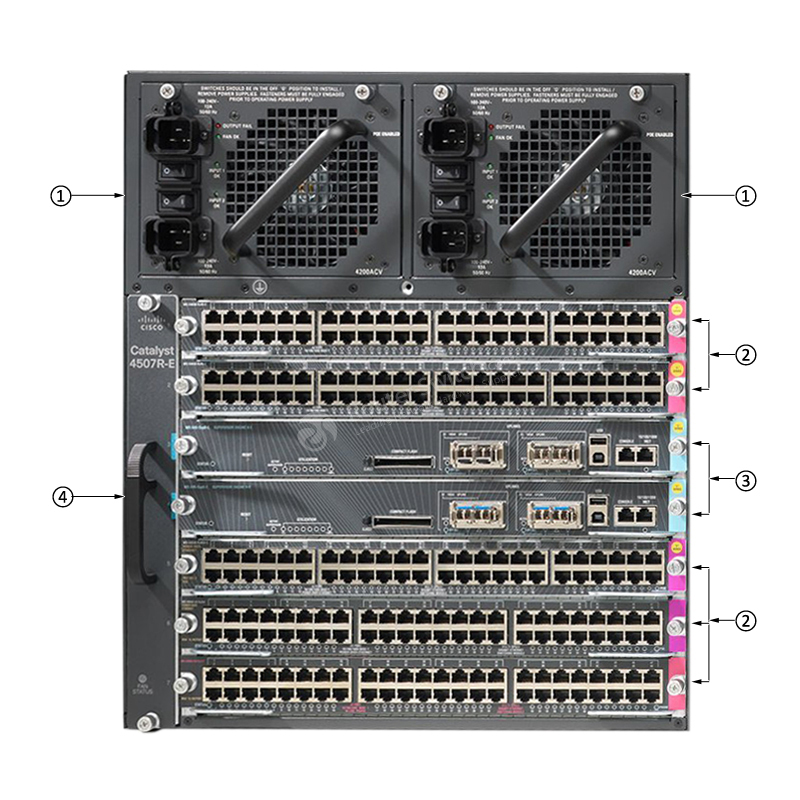

На рис. 1 показан вид спереди WS-C4507R-E с установленными модулями, супервизорами и платами. Эти модули, Supervisor Engines и карты следует заказывать отдельно.

WS-C4507R-E Front View" src="/upload/media/wysiwyg/Cisco-4500-Switches/WS-C4507R-E/WS-C4507R-E_Front_Panel.jpg" title="WS-C4507R-E, вид спереди">

Примечание:

①	Источники питания	③	Supervisor Engines (основной в слоте 3 и дополнительный в слоте 4)
②	Коммутационные модули (слоты 1, 2, 5, 6, 7)	④	Лоток вентилятора в сборе

В Таблице 2 показаны функции коммутатора Cisco Catalyst WS-C4507R-E.

Особенность	Описание
Шасси	Три горизонтальных слота. Слоты пронумерованы от 1 (сверху) до 7 (снизу).
Супервайзер двигателей	Поддерживает следующие механизмы управления: - Супервайзер Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервизор Двигатель 7-E
Модули	Поддерживает до 5 модулей Catalyst серии 4500.
Объединительная плата	Полный дуплекс 24 Гбит/с на слот (240 Гбит/с).
Лоток вентилятора	Корпус поддерживает одну кассету вентиляторов с возможностью горячей замены.
Источник питания	Поддерживает один или два источника питания. Для всех блоков питания переменного тока серии Catalyst 4500 требуется однофазный источник переменного тока.

Аксессуары

В Таблице 3 показаны рекомендуемые элементы для WS-C4507R-E.

Категория	Модель	Описание
Лицензия точки доступа	L-LIC-CTIOS-1A	1 лицензия AP Adder для контроллера беспроводной сети на базе IOS (электронная доставка)
Главный супервайзер	WS-X45-SUP8-E	Catalyst 4500 серии E Supervisor 8-E
	WS-X45-SUP7-E	Супервизор Catalyst 4500 серии E, 848 Гбит/с
	WS-X45-SUP7L-E	Catalyst 4500 E-Series Supervisor LE, 520 Гбит/с
Линейные карты 10/100/1000/MGig	WS-X4748-RJ45-E	Линейная карта Cisco 4500 WS-X4748-RJ45-E Catalyst 4500 серии E, 48 портов, 10/100/1000, неблокирующая
	WS-X4748-UPOE+E	Линейная карта Cisco 4500 WS-X4748-UPOE+E Catalyst 4500E 48-портовый UPOE 10/100/1000 (RJ45)
	WS-X4748-RJ45V+E	Линейная карта Cisco 4500 WS-X4748-RJ45V+E Catalyst 4500E 48-портовый PoE 802.3at 10/100/1000 (RJ45)
Карты оптоволоконных линий 1G	WS-X4724-SFP-E	Catalyst 4500 серии E, 24 порта GE (SFP)
	WS-X4748-SFP-E	Catalyst 4500 серии E, 48 портов GE (SFP)
	WS-X4712-SFP-E	Catalyst 4500 серии E, 12 портов GE (SFP)
Карты оптоволоконных линий 10G	WS-X4606-X2-E	Catalyst 4500 серии E, 6 портов 10GbE (X2)
Карты оптоволоконных линий 10G	WS-X4712-SFP+E	Catalyst 4500 серии E, 12 портов 10GbE (SFP+)
Источник питания	PWR-C45-1400AC	Блок питания переменного тока Catalyst 4500 1400 Вт (только данные)
Источник питания	PWR-C45-1400DC	Блок питания C4500 1400 Вт постоянного тока с тремя входами SP — только данные
Лицензия на программное обеспечение супервизора	L-C4500E-IP-ES=	Лицензия на обновление Cisco Catalyst 4500E IP Base to Enterprise Services IOS

Сертификаты качества

Сравните с аналогичными товарами

В таблице 4 показано сравнение WS-C4507R-E и WS-C4506-E.

Модель	WS-C4507R-E	WS-C4506-E
Слот Supervisor Engine	2	1
Слоты для линейных карт	5	5
Резервные источники питания	2	2
Супервайзер двигателей	- Супервайзер Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервизор Двигатель 7-E	- Супервайзер Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервизор Двигатель 7-E
Объединительная плата	Полный дуплекс 24 Гбит/с на слот (240 Гбит/с).	Полный дуплекс 48 Гбит/с на слот (240 Гбит/с)

Спецификация

WS-C4507R-E Спецификация

WS-C4507R-E Спецификация
Производитель:	Сиско
Идантификационный номер продукта:	WS-C4507R
Описание продукта:	Шасси Catalyst 4500 (7 слотов), вентилятор, без питания, Red Sup Capable
Тип продукта:	Ethernet-коммутатор
Расширения ввода/вывода
Общее количество слотов расширения:	7
Тип слота расширения:	Модуль супервайзера
Управление и протоколы
Управляемый:	Да
Управление:	Службы обнаружения и отображения топологии сети Предоставление VLAN и логическое отображение Мониторинг трафика и оценка производительности Отслеживание конечных станций с помощью поисковых утилит Графическое управление устройствами CiscoView Проверка целостности топологии сети Протокол обнаружения Cisco Виртуальный транкинговый протокол Cisco (VTP) Агент простого протокола сетевого управления (SNMP) версии 1 (RFC 1155-1157) SNMP версии 2с Информационная база управления рабочими группами Cisco (MIB) MIB Ethernet (RFC 1643) MIB повторителя Ethernet (RFC 1516) SNMP MIB II (RFC 1213) Удаленный мониторинг (RMON) (RFC 1757) Удаленный мониторинг II (RMON II) (RFC 2021) Таблица интерфейсов (RFC 1573) MIB моста (RFC 1493) Анализатор коммутируемых портов (SPAN) Расширенный анализатор коммутируемых портов (ESPAN) Отслеживание портов и управление соединениями Стандартные возможности безопасности Cisco IOS: пароли и TACACS+ Telnet, упрощенный протокол передачи файлов (TFTP), BOOTP для доступа к управлению
Мощность Описание
Источник питания:	Источник питания
Резервный источник питания:	Да
Физические характеристики
Высота:	19,2 дюйма
Ширина:	17,3 дюйма
Глубина:	12,5"
Вес (приблизительный):	107,00 фунтов
Разнообразный
Дополнительная информация:	Товар в комплекте: Заглушка слота Catalyst серии 4000 (C4K-SLOT-CVR) Поддерживаемые Supervisor Engines: Supervisor Engines II-Plus Супервайзер IV Слоты 1 и 2 зарезервированы только для Supervisor Engine. Слоты 3 и выше зарезервированы для линейных карт Резервирование Supervisor Engine: Да (только Supervisor Engine IV) Нет источника питания Поддерживаемые блоки питания: 1000 Вт переменного тока 2800-ваттный переменный ток 1300-ваттный переменный ток 1400 Вт постоянного тока
Сертификаты и стандарты:	Безопасность: UL 60950CAN/CSA-C22.2 № 60950EN 60950IEC 60950TS 001AS/NZS 3260 ЭМС: FCC, часть 15 (CFR 47), класс A ICES-003 Класс А EN55022 Класс А СИСПР22 Класс А AS/NZS 3548 Класс А ВККИ класс А ЕН 55022ЕН 55024 ЕН 61000-6-1 ЕН 50082-1 ЕН 61000-3-2 ЕН 61000-3-3 ETS 300 386 Отраслевые стандарты ЭМС, безопасности и охраны окружающей среды: GR-63-Core NEBS Уровень 3 GR-1089-Основной уровень 3 ETS 300 019 Класс хранения 1.1 ETS 300 019 Транспортный класс 2.3 (на рассмотрении) ETS 300 019 Стационарное использование, класс 3.1 ETS 300 386 Телеком (Е1): CTR 12/13 CTR 4 АКА TS016 Телеком (Т1): Федеральная комиссия по связи, часть 68 Канада CS-03 Зеленая книга JATE Ethernet: ИЭЭЭ 802.3, 10BASE-T Быстрый Ethernet: IEEE 802.3u, 100BASE-TX IEEE 802.3, 100BASE-FX Гигабитный Ethernet: IEEE 802.3z IEEE 802.3x IEEE 802.3ab 1000BASE-X (GBIC): 1000BASE-SX 1000BASE-ЛС/ЛХ 1000BASE-ZX Транкинг/маркировка виртуальной локальной сети (VLAN): ИЭЭЭ 802.1К Протокол связующего дерева: ИЭЭЭ 802.1D IEEE 802.1w IEEE 802.1с Безопасность: ИЭЭЭ 802.1
