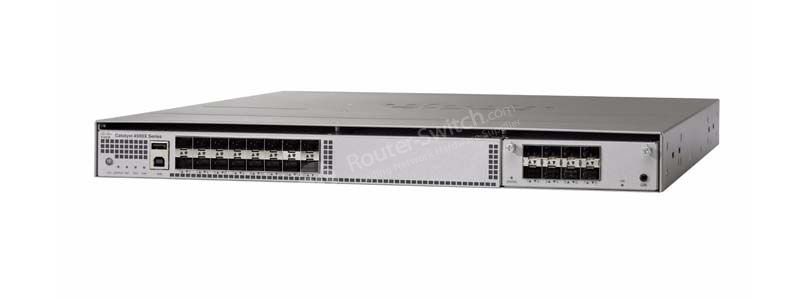

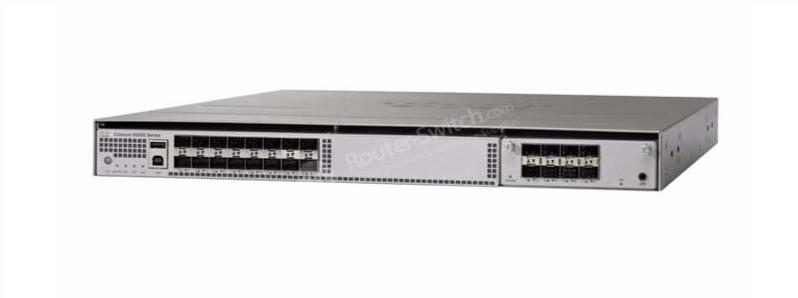

WS-C4500X-24X-ES

Система

Модуль расширения (дополнительно)

8x10 GE SFP+/SFP — C4KX-NM-8SFP+

Порт управления

10/100/1000 База-Т

USB-порт

Тип A (хранилище и загрузка) до 4 ГБ

Двойной источник питания

Да

Заменяемые на месте вентиляторы

Да (5 вентиляторов)

Резервирование вентиляторов

Отсутствие влияния на производительность при выходе из строя одного вентилятора

Масштабируемость

Пропускная способность системы

До 800 Гбит/с

Маршрутизация IPv4 в оборудовании

До 250 млн пакетов в секунду

Маршрутизация IPv6 в оборудовании

До 125 млн пакетов в секунду

Аппаратное соединение L2

До 250 млн пакетов в секунду

Записи управления доступом к среде (MAC)

55К

Гибкие записи Netflow

128К

Анализатор коммутируемых портов (SPAN), Анализатор удаленных коммутируемых портов (RSPAN)

8 двунаправленных сеансов со скоростью линии (вход и выход)

Всего VLAN

4094

Всего коммутируемых виртуальных интерфейсов (SVI)

4094

IGMP-группы

32К

Отслеживание записей протокола динамической конфигурации хоста (DHCP)

12K (привязки DHCP snooping)

ARP-записи

47К

Экземпляры протокола связующего дерева

10 тыс.

Поддержка Jumbo Frame для мостовых и маршрутизируемых пакетов

До 9216 байт

Высокая доступность и отказоустойчивость

Решение высокой доступности

Система виртуальной коммутации (VSS)

Количество стекируемых коммутаторов в VSS

до 2

Пропускная способность VSS

До 1,6 Тбит/с

Ссылка на виртуальный коммутатор

1GE или 10GE

Максимальное количество каналов виртуального коммутатора

8

Обновление программного обеспечения в процессе эксплуатации

Через переключатели

Непрерывная переадресация с переключением с отслеживанием состояния

Через переключатели

ЦП и память

Встроенная память (SRAM DDR-II)

4ГБ

Буферы портов

32 МБ общей памяти

Процессор

Двухъядерный 1,5 ГГц

энергонезависимая память

2 ГБ

Дополнительная внешняя память (SD-карта)

2 ГБ

Функции качества обслуживания

Очереди портов

8 очередей/порт

Очереди ЦП

64

Записи QoS

128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с ACL

Совокупное ограничение скорости

Входной порт или VLAN и выходной VLAN или порт уровня 3

Типы уровней ограничения скорости

Гарантированная скорость передачи информации (CIR), пиковая скорость передачи информации (PIR)

Совокупные ограничители скорости трафика (1K = 1024)

16К

Метод ограничения расхода на основе расхода; Количество тарифов

Поддерживается использование записей о потоках в критериях классификации и контролирующих действиях.

Применение политики Qos

На порт или на Vlan или на порт, на VLAN Детализация

Класс обслуживания (CoS)

Да

Точка кода дифференцированных услуг (DSCP)

Да

Функции безопасности

Безопасность порта

Да

Расширения IEEE 802.1x и 802.1x

Да

ACL VLAN, маршрутизатора и порта

Да

Записи ACL безопасности (1K=1024)

128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с QoS

Unicast Reverse Path Forwarding (uRPF) Проверка оборудования

Да

Ограничители скорости процессора (защита от DoS-атак) включают контроль уровня управления

Да

Частные виртуальные локальные сети

Да

Ограничитель микропотока

Да. Поддерживается с использованием записей потоков в карте классов.

Ограничители скорости процессора HW по пакетам в секунду (pps) и ограничители скорости передачи данных (бит/с)

Поддерживается в аппаратной политике управления плоскостью (CoPP)

Политика уровня управления (CoPP) для многоадресной рассылки

Да

Ярлыки ACL

Да

ACL-список портов

Да

Контроль трафика (ранее известный как подавление широковещательной/многоадресной рассылки)

Да

Возможности виртуализации

Облегченная масштабируемость VRF

64

Простая масштабируемость виртуальной сети (EVN)

32

Условия окружающей среды

Рабочая Температура

от 0°C до 40°C (относительная влажность до 90%)

Температура хранения

от -40°C до 70°C (относительная влажность 93%)

Рабочая высота

от 60 м ниже уровня моря до 3000 м над уровнем моря

Относительная влажность

Влажность при хранении: 95% относительной влажности

Акустический шум, измеренный в соответствии со стандартом ISO 7779 и заявленный в соответствии со стандартом ISO 9296 для наблюдателей, работающих при температуре окружающей среды 25°C

Промышленный продукт: максимум 65 дБА

RoHS

Сокращение содержания опасных веществ (ROHS) 5

Источник питания

Максимальная мощность переменного тока

750 Вт

Энергопотребление системы

330 Вт номинальная/400 Вт макс.

Диапазон входного напряжения и частота

от 100 до 240 В переменного тока, 50-60 Гц/постоянный ток от -72 до -40 В постоянного тока

Максимальная мощность постоянного тока

750 Вт

Переключение переменного тока в постоянный и наоборот

Да

Суммарная выходная мощность БТЕ (Примечание: 1000 БТЕ/ч = 293 Вт)

1122 БТЕ/ч (330 Вт) номинально/1365 БТЕ/ч (400 Вт) макс.

Входной ток

11 А переменного тока при 110 В переменного тока, 6 А при 200 В переменного тока/постоянного тока 25 А макс.

Выходные рейтинги

12 В при 62 А и 3,3 В при 3 А

Выходное время удержания

АС = 16 мс; DC = 4 мс при максимальной нагрузке

Входные розетки источника питания

AC IEC 60320 C15/DC Съемная винтовая клемма (прилагается)

Рейтинг шнура питания

15А переменного тока/25А постоянного тока

Информация о наработке на отказ

WS-C4500X-24X-ES

209 330

WS-C4500X-40X-ES

199 720

WS-C4500X-F-16SFP+

209 330

WS-C4500X-F-32SFP+

199 720

C4KX-FAN-R

L10 Жизнь 60 000 при 40C

Соответствие нормативным стандартам

Соответствие нормативным требованиям

Маркировка CE

Соответствие электромагнитным помехам и электромагнитной совместимости

47CFR, часть 15 (CFR 47), класс A

AS/NZS CISPR22 Класс А

СИСПР22 Класс А

EN55022 Класс А

ICES003 Класс А

ВККИ класс А

EN61000-3-2

EN61000-3-3

КН22 Класс А

CNS13438 Класс А

EN55024

СИСПР24

EN300386

КН24

Сертификаты безопасности

UL 60950-1, второе издание

CAN/CSA-C22.2 № 60950-1 Второе издание

EN 60950-1 Второе издание

МЭК 60950-1, второе издание

АС/НЗС 60950-1

Отраслевые стандарты электромагнитной совместимости, безопасности и охраны окружающей среды

GR-63-Основные системы построения сетевого оборудования (NEBS), уровень 3

GR-1089-Основной уровень 3
