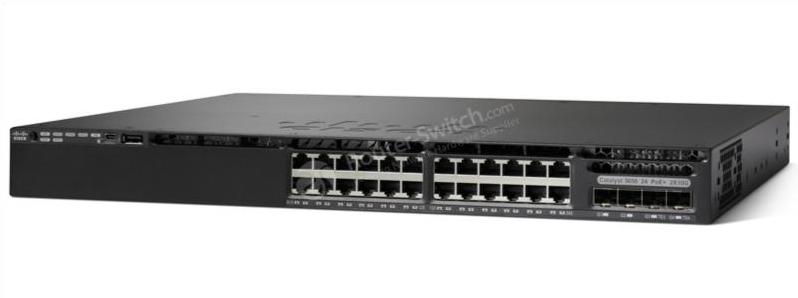

WS-C3650-24PD-L Catalyst 3650 Switch

WS-C3650-24PD-L Спецификация

Информация о модели:

WS-C3650-24PD-L

Тип корпуса

Для монтажа в стойку - 1U

Порты

24 порта 10/100/1000 (POE+) + 2 порта 10G SFP+ и 2 порта 1G SFP

Интерфейс управления сетью

● Порт управления Ethernet: разъемы RJ-45, 4-парный кабель Cat-5 UTP.

● Порт консоли управления: кабель RJ-45-to-DB9 для подключения к ПК.

Доступная мощность PoE

390 Вт

Коммутационная способность

88 Гбит/с

Максимальное количество штабелей

9

Пропускная способность стека

160 Гбит/с

Производительность пересылки

68,45 млн пакетов в секунду

Записи FNF

отключено (требуется базовая IP-лицензия)

Максимальное количество идентификаторов VLAN

255

Максимальное количество идентификаторов VLAN

32К

Процессор

Многоядерный процессор

БАРАН

4 г

Флэш-память

2 г

Беспроводная связь

Количество точек доступа на коммутатор/стек

50

Количество беспроводных клиентов на коммутатор/стек

1000

Общее количество WLAN на коммутатор

64

Пропускная способность беспроводной сети на коммутатор

до 20 Гбит/с

Поддерживаемые серии точек доступа Aironet

3700, 3600, 3500, 2600, 1600, 1260, 1140, 1040

Расширение / подключение

Консольные порты

USB (тип B), Ethernet (RJ-45)

Слоты расширения)

резервный слот питания

Комплекты аксессуаров и стоек

●ACC-KIT-T1: Комплект принадлежностей

●RACK-KIT-T1: Комплект для монтажа в стойку

●4PT-KIT-T1: Удлинительные рейки и кронштейны для четырехточечного монтажа

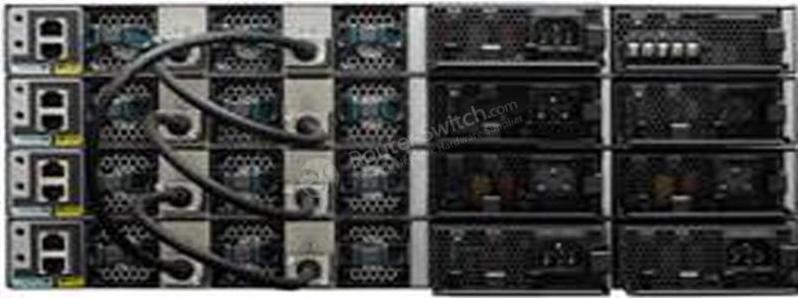

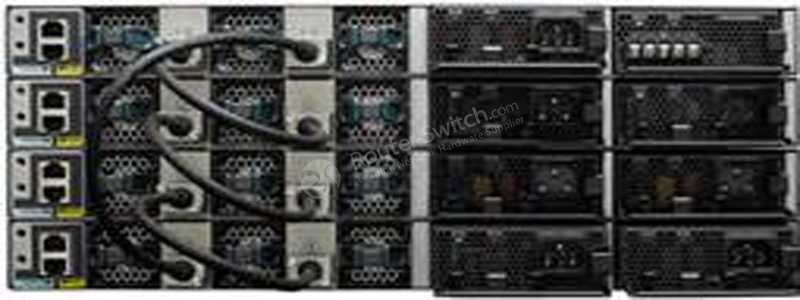

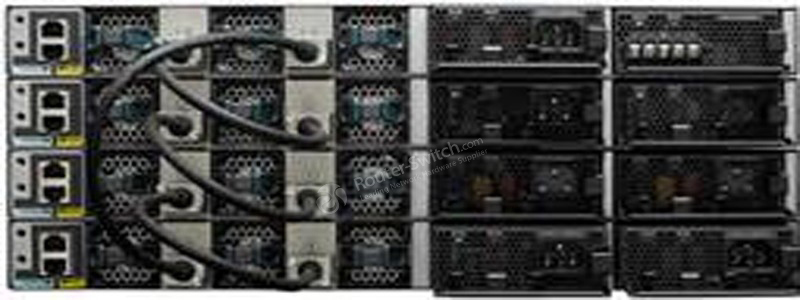

Модуль стекирования и кабель

●C3650-STACK-KIT: Модуль стека

●STACK-T2-50CM: кабель для стекирования StackWise-160 длиной 0,5 м.

●STACK-T2-1M: кабель для стекирования StackWise-160 длиной 1,0 м.

●STACK-T2-3M: кабель для стекирования StackWise-160 длиной 3,0 м.

Источник питания

PWR-C2-640WAC

Силовое устройство

Блок питания - резервный - съемный модуль

Резервирование питания

необязательный

Диапазон напряжения (Авто)

100В-240В

Потребляемая мощность в автономном режиме (в ваттах)

101,5 (макс.)

Разнообразный

Ширина

17,5 дюймов (44,5 см)

Глубина

17,625 дюймов (44,8 см)

Высота

1,73 дюйма (4,4 см)

Вес с упаковкой

17,49 кг

Комплект для монтажа в стойку

необязательный

Среднее время безотказной работы в часах

528 280

Соответствие стандартам

●Протокол связующего дерева IEEE 802.1D

● Приоритизация CoS IEEE 802.1p

● Виртуальная локальная сеть IEEE 802.1Q

● IEEE 802.1s

● IEEE 802.1w

● IEEE 802.1X

● IEEE 802.1X-Rev.

●IEEE 802.11

● IEEE 802.1ab (LLDP)

● IEEE 802.3ad

● Полный дуплекс IEEE 802.3x на портах 10BASE-T, 100BASE-TX и 1000BASE-T.

● IEEE 802.3 10BASE-T

● IEEE 802.3u 100BASE-TX

● IEEE 802.3ab 1000BASE-T

● IEEE 802.3z 1000BASE-X

● Стандарты RMON I и II

● SNMP v1, v2c и v3

Системное ПО/лицензия

Программное обеспечение

База IOS LAN (с возможностью обновления)

Лицензия EnergyWise

ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9

Лицензии точки доступа

●L-LIC-CT3650-UPG: SKU основной лицензии на обновление для беспроводного контроллера Cisco 3650 (электронная доставка)

●L-LIC-CTIOS-1A: лицензия на 1 устройство добавления точки доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (электронная доставка)

●L-LIC-CTIOS-1A: лицензия на 1 устройство добавления точки доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (электронная доставка)

●LIC-CTIOS-1A: лицензия на 1 модуль добавления точки доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (бумажная лицензия)

функции

●EEM ● Поддержка RPS ● Соглашения об уровне обслуживания IP (SLA) ● Расширенные протоколы индивидуальной IP-маршрутизации

● Jumbo Frames ● VLAN ● Voice Vlan ● VTPv2 ● CDPv2 ● LLDP ● 802.3ad LACP и PAgP ● PVST/PVST+

● 802.1W/802.1S ● Быстрый порт/Быстрый восходящий канал ● Протокол динамического транкинга (DTP) ● Доверие и переопределение CoS порта

● Надежная граница ● Классификация ACL ● Контроль входящего трафика ● Автоматическое QoS ● Политики для каждой VLAN ● Очереди 802.1p

● Планирование ● Постановка в очередь приоритетов ● Настройка очередей приоритетов CoS ● Настройка очередей приоритетов CoS

● Настройка весов очереди ● Настройка буферов и пороговых значений ● Карты классов и политик

● Изменение сопоставления CoS и DSCP ● Взвешенное отбрасывание хвоста ● IGMPv1, v2, v3 и MLDv1, v2 ● DHCP-сервер

● Прозрачность DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4

● VRF-lite ● PIM-SM/DM, режим разреженной плотности PIM, SSM ● Гибкий сетевой поток

Расширенная сетевая безопасность

● Безопасность портов ● Отслеживание DHCP ● Динамическая проверка ARP (DAI) ● Защита источника IP ● Одноадресная переадресация обратного пути (uRPF)

● Поддержка двунаправленной передачи данных в SPAN ● Аутентификация пользователя

● Private VLAN ● ACL маршрутизатора и VLAN ● полная идентификация и безопасность

● Мультидоменная аутентификация ● Уведомление о MAC-адресе

● IGMP-фильтрация ● Cisco security VLAN ACL

● Протокол Secure Shell (SSH), Kerberos и простой протокол сетевого управления версии 3 (SNMPv3)

● ACL на основе портов ● TrustSec SXP ● IEEE 802.1ae

● Аутентификация TACACS+ и RADIUS. ● Стандартные и расширенные списки управления доступом Cisco IP Security Router.

● Защита блока данных протокола моста (BPDU)

● Spanning Tree Root Guard (STRG) ● Сквозная безопасность беспроводной сети

Управление

●МОСТ-MIB ●CISCO-AUTH-FRAMEWORK-MIB

●CISCO-BGP4-MIB, BGP4-MIB ●CISCO-BRIDGE-EXT-MIB

●CISCO-BULK-FILE-MIB ●CISCO-CABLE-DIAG-MIB

●CISCO-CALLHOME-MIB ●CISCO-CEF-MIB

●CISCO-CIRCUIT-INTERFACE-MIB

●CISCO-ENTITY-VENDORTYPE-OID-MIB

●CISCO-CONTEXT-MAPPING-MIB

●CISCO-DEVICE-LOCATION-MIB ●CISCO-DHCP-SNOOPING-MIB

●CISCO-EIGRP-MIB

●CISCO-EMBEDDED-EVENT-MGR-MIB

●CISCO-ENTITY-FRU-CONTROL-MIB ●CISCO-ENTITY-SENSOR-MIB

●ENTITY-MIB ●CISCO-ERR-DISABLE-MIB

●CISCO-CONFIG-COPY-MIB ●CISCO-FLOW-MONITOR-MIB

●CISCO-FTP-КЛИЕНТ-MIB ●CISCO-HSRP-EXT-MIB

●CISCO-HSRP-MIB ●CISCO-IETF-ISIS-MIB

●CISCO-IF-EXTENSION-MIB ●CISCO-IGMP-FILTER-MIB

●CISCO-CONFIG-MAN-MIB ●CISCO-IP-CBR-METRICS-MIB

●CISCO-IPMROUTE-MIB ●CISCO-IP-STAT-MIB

●CISCO-IP-URPF-MIB ●CISCO-L2L3-INTERFACE-CONFIG-MIB

●CISCO-LAG-MIB ●CISCO-LICENSE-MGMT-MIB

●CISCO-MAC-AUTH-BYPASS-MIB ●CISCO-MAC-NOTIFICATION-MIB

●CISCO-MDI-METRICS-MIB ●CISCO-FLASH-MIB ●CISCO-OSPF-MIB

●CISCO-OSPF-TRAP-MIB ●CISCO-PAE-MIB ●CISCO-PAGP-MIB

●CISCO-PIM-MIB ●CISCO-PING-MIB ●CISCO-PORT-QOS-MIB

●CISCO-PORT-SECURITY-MIB●CISCO-PORT-STORM-CONTROL-MIB

●CISCO-POWER-ETHERNET-EXT-MIB ●CISCO-PRIVATE-VLAN-MIB

●CISCO-PROCESS-MIB ●CISCO-PRODUCTS-MIB●CISCO-RF-MIB

●CISCO-RTP-METRICS-MIB ●CISCO-RTTMON-MIB

●CISCO-SMART-INSTALL-MIB

CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB

●CISCO-MEMORY-POOL-MIB ●CISCO-STP-EXTENSIONS-MIB

●CISCO-SYSLOG-MIB ●CISCO-TCP-MIB ●CISCO-UDLDP-MIB

●CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ●CISCO-VLAN-MEMBERSHIP-MIB ●CISCO-VTP-MIB ●EtherLike-MIB

●HC-RMON-MIB ●IEEE8021-PAE-MIB ●IEEE8023-LAG-MIB

●IF-MIB ●IGMP-MIB ●IGMP-STD-MIB ●IP-FORWARD-MIB

●IP-MIB ●IPMROUTE-STD-MIB ●LLDP-EXT-MED-MIB

●LLDP-MIB ●NOTIFICATION-LOG-MIB

●СТАРАЯ-CISCO-ПАМЯТЬ-MIB ●CISCO-CDP-MIB

●POWER-ETHERNET-MIB ●RMON2-MIB

●RMON-MIB ●SNMP-COMMUNITY-MIB ●SNMP-FRAMEWORK-MIB

●SNMP-MPD-MIB ●SNMP-УВЕДОМЛЕНИЕ-MIB ●SNMP-PROXY-MIB

●SNMP-ЦЕЛЬ-MIB ●SNMP-USM-MIB ●SNMPv2-MIB

●SNMP-VIEW-BASED-ACM-MIB ●TCP-MIB ●UDP-MIB

●CISCO-IMAGE-MIB ●CISCO-STACKWISE-MIB

●AIRESPMACE-WIRELESS-MIB ●CISCO-LWAPP-IDS-MIB

●CISCO-LWAPP-AP-MIB ●CISCO-LWAPP-CCX-RM-MIB

●CISCO-LWAPP-КЛИЕНТ-РОУМИНГ-MIB

●CISCO-LWAPP-DOT11-CCX-КЛИЕНТ-DIAG-MIB

●CISCO-LWAPP-DOT11-CCX-КЛИЕНТ-MIB

●CISCO-LWAPP-DOT11-КЛИЕНТ-CCX-ОТЧЕТЫ-MIB

●CISCO-LWAPP-DOT11-КЛИЕНТ-MIB ●CISCO-LWAPP-DOT11-MIB

●CISCO-LWAPP-СКАЧАТЬ-MIB ●CISCO-LWAPP-LINKTEST-MIB

●CISCO-LWAPP-MFP-MIB ●CISCO-LWAPP-MOBILITY-EXT-MIB

●CISCO-LWAPP-QOS-MIB ●CISCO-LWAPP-REAP-MIB

●CISCO-LWAPP-ROGUE-MIB ●CISCO-LWAPP-RRM-MIB

●CISCO-LWAPP-SI-MIB ●CISCO-LWAPP-TSM-MIB

●CISCO-LWAPP-WLAN-MIB ●CISCO-LWAPP-WLAN-SECURITY-MIB

Техническая поддержка и услуги

Диапазоны окружающей среды

С источником питания переменного тока

Рабочая среда и высота над уровнем моря

Рабочая температура до 5000 футов (1500 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Рабочая температура до 10 000 футов (3000 м)

от 23ºF до 104ºF (от -5ºC до +40ºC)

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF (от -5ºC до +45ºC)

Кратковременное исключение до 5000 футов (1500 м)

от 23ºF до 122ºF (от -5ºC до 50ºC)

Кратковременное исключение до 10 000 футов (3000 м)

от 23ºF до 113ºF (от -5ºC до 45ºC)

С источником постоянного тока

Рабочая среда и высота над уровнем моря (NEBS)

Рабочая температура до 6000 футов (1800 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Рабочая температура до 10 000 футов (3000 м)

от 23ºF до 104ºF (от -5ºC до +40ºC)

Рабочая температура до 13 000 футов (4000 м)

от 23ºF до 95ºF (от -5ºC до 35ºC)

Кратковременное исключение до 6000 футов (1800 м)

от 23ºF до 131ºF (от -5ºC до +55ºC)

Кратковременное исключение до 10 000 футов (3000 м)

от 23ºF до 122ºF (от -5ºC до +50ºC)

Кратковременное исключение до 13 000 футов (4000 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF (от -5ºC до +45º)

Среда хранения

от -40ºF до 160ºF (от -40ºC до 70ºC)

Рабочая высота

До 16 400 футов (до 5000 м)

Высота хранения

До 16 400 футов (до 5000 м)

Рабочая относительная влажность

от 5% до 96% без конденсации

Относительная влажность хранения

от 5% до 96% без конденсации

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF

Среда хранения

от -40ºF до 160ºF
