N3K-C3548P-10GX Обзор

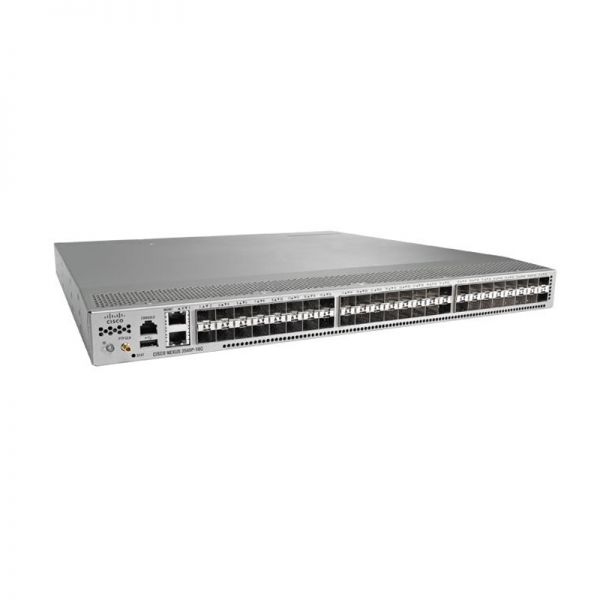

Cisco Nexus 3548P-10GX (N3K-C3548P-10GX) представляет собой коммутатор в 1 стоечном блоке (RU) с 48 фиксированными портами малого форм-фактора (SFP+) 1- и 10-Gigabit Ethernet, 1 фиксированным портом управления 10/100/1000. , 1 консольный порт и 2 порта USB. Этот коммутатор поддерживает схемы подачи воздуха как на сторону портов, так и на сторону портов. Для работы ему требуется один источник питания переменного или постоянного тока, но он может иметь второй источник питания для резервирования.
Краткие характеристики
Таблица 1 показывает краткую спецификацию.
| Код продукта | N3K-C3548P-10GX |
| Тип корпуса | 1 руб. |
| Коммутационная способность | 960 Гбит/с |
| Скорость пересылки | 720 млн пакетов в секунду |
| Настраиваемые максимальные единицы передачи (MTU) | До 9216 байт (Jumbo-кадры) |
| Порты | 48 фиксированных портов SFP+ (1 или 10 Гбит/с) 1 порт синхронизации 1-PPS с разъемом RF1.0/2.3 QuickConnect 1 порт управления 10/100/1000 Мбит/с 1 последовательный консольный порт RS-232 2 порта USB |
| Количество источников питания | 2 |
| Типичная рабочая мощность | 112 Вт |
| Размеры (В х Ш х Г) | 4,36 х 43,9 х 46,7 см |
| Вес нетто | 7,9 кг |
информация о продукте

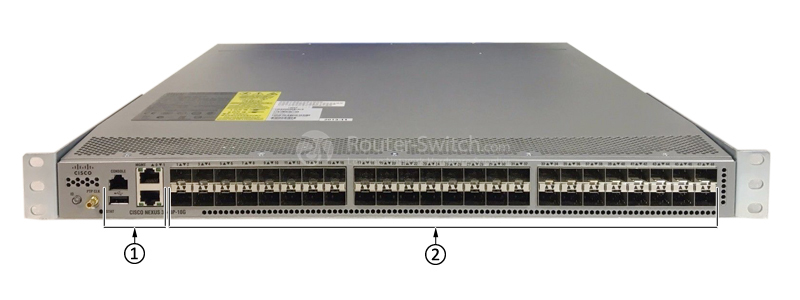

На рис. 1 для справки показана передняя панель N3K-C3548P-10G. Это похоже на N3K-C3548P-10GX, за исключением того, что N3K-C3548P-10GX поддерживает 2 порта USB и только 1 порт управления.
N3K-C3548P-10G Front Panel for reference" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-3000/N3K-C3548P-10G_Front_Panel.jpg" title="Передняя панель N3K-C3548P-10G для справки">
Примечание:
| ① | Управление, консоль и порты USB |
| ② | 48 фиксированных сменных портов малого форм-фактора (SFP+) |
· Коммутатор также предлагает два резервных блока питания с возможностью горячей замены и четыре отдельных резервных вентилятора с возможностью горячей замены на задней панели.
Аксессуары
В Таблице 2 показаны рекомендуемые принадлежности.
| Модели | Описание |
| N3548-ALGK9= | Запасная лицензия Nexus 3500 Algo Boost |
| N3548-LAN1K9= | Nexus 3548 Layer 3 LAN Enterprise Запасная лицензия |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | |
| SFP-модуль 10GBASE-SR | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M | |
| SFP-H10GB-CU5M, 5 м пассивный медный твинаксиальный кабель F, Nexus, кабельная сборка 24AWG |
Сравните с аналогичными товарами
В таблице 3 показано сравнение аналогичных предметов.
| Код продукта | N3K-C3548P-10GX | |
| Тип корпуса | 1 руб. | 1 руб. |
| Коммутационная способность | 960 Гбит/с | 960 Гбит/с |
| Скорость пересылки | 720 млн пакетов в секунду | 720 млн пакетов в секунду |
| Порты | 48 фиксированных портов SFP+ (1 или 10 Гбит/с) 1 порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3* 2 порта управления 10/100/1000 Мбит/с 1 последовательный консольный порт RS-232 1 х USB-порт | 48 фиксированных портов SFP+ (1 или 10 Гбит/с) 1 порт синхронизации 1-PPS с разъемом RF1.0/2.3 QuickConnect 1 порт управления 10/100/1000 Мбит/с 1 последовательный консольный порт RS-232 2 порта USB |
N3K-C3548P-10GX Спецификация
Спецификация N3K-C3548P-10GX | ||||
| Физический | ● 48 фиксированных портов SFP+ (1 или 10 Гбит/с) ● Двойные резервные блоки питания с возможностью горячей замены ● Четыре отдельных резервных вентилятора с возможностью горячей замены. ● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3* ● Один порт управления 10/100/1000 Мбит/с ● Один последовательный консольный порт RS-232. ● Два USB-порта ● Индикатор локатора ● Светодиодная кнопка локатора | |||
| Производительность | ● Коммутационная способность 960 Гбит/с ● Скорость пересылки 720 млн. пакетов в секунду. ● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах ● Настраиваемые MTU до 9216 байт (Jumbo-кадры) | |||
| Типичная рабочая мощность | ● 112 Вт | |||
| Максимальная мощность | ● 213 Вт | |||
| Типичное тепловыделение | ● 383 БТЕ в час | |||
| Максимальное тепловыделение | ● 727 БТЕ в час | |||
| Технические характеристики оборудования | ||||
| Режим | Нормальный режим | Режим деформации | ||
| Аппаратные таблицы и масштабируемость | Количество MAC-адресов | 64000 | ||
| Количество одноадресных маршрутов IPv4 | 24000 | 4000 | ||
| Количество хостов IPv4 | 64000 | |||
| Количество многоадресных маршрутов IPv4 | ||||
| Количество VLAN | 4096 | |||
| Количество записей ACL | 4096 | |||
| Количество экземпляров связующего дерева | Протокол быстрого связующего дерева (RSTP): 512 Протокол множественного связующего дерева (MST): 64 | |||
| Количество EtherChannels | 24 | |||
| Количество портов на EtherChannel | 24 | |||
| Размер буфера | 6 МБ совместно используются 16 портами; всего 18 МБ | |||
| Загрузочная флэш-память | 2 ГБ (модели 3524P и 3548P) 4 ГБ (модели 3524X и 3548X) | |||
| Власть | Количество источников питания | 2 (избыточный) | ||
| Типы блоков питания | ● AC (прямой и обратный поток воздуха) ● DC (прямой и обратный поток воздуха) | |||
| Входное напряжение | от 100 до 240 В переменного тока | |||
| Частота | от 50 до 60 Гц | |||
| Эффективность источника питания | от 89 до 91% при 220 В | |||
| Охлаждение | Схемы прямого и обратного обдува ● Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты). ● Обратный воздушный поток: забор со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания). Четыре отдельных вентилятора с возможностью «горячей» замены (3+1 с резервированием) | |||
| Среда | Размеры (высота х ширина х глубина) | 1,72 х 17,3 х 18,38 дюйма (4,36 х 43,9 х 46,7 см) | ||
| Масса | 17,4 фунта (7,9 кг) | |||
| Рабочая Температура | от 32 до 104 ° F (от 0 до 40 ° C) | |||
| Температура хранения | от -40 до 158°F (от -40 до 70°C) | |||
| Относительная влажность (рабочая) | ● от 10 до 85 % без конденсации ● До 5 дней при максимальной (85%) влажности ● Рекомендовать среду центра обработки данных ASHRAE. | |||
| Относительная влажность (нерабочая) | от 5 до 95 % без конденсации | |||
| Высота | от 0 до 10 000 футов (от 0 до 3000 м) | |||
| Среднее время наработки на отказ (MTBF) | 317 030 часов | |||
| Особенности программного обеспечения | ||||
| Слой 2 | ● Порты коммутатора уровня 2 и магистрали VLAN ● Инкапсуляция VLAN IEEE 802.1Q ● Поддержка до 4096 сетей VLAN. ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w) ● MSTP (IEEE 802.1s): 64 экземпляра ● Связующее дерево PortFast ● Защита корня связующего дерева ● Spanning Tree Bridge Assurance ● Технология Cisco EtherChannel (до 24 портов на EtherChannel) ● LACP: IEEE 802.3ad, IEEE 802.1ax ● Расширенное хеширование PortChannel на основе информации уровней 2, 3 и 4. ● Jumbo-кадры на всех портах (до 9216 байт) ● Контроль шторма (многоадресная и широковещательная рассылка) ● Управление потоком на уровне канала (IEEE 802.3x) ● виртуальный ПК | |||
| Слой 3 | ● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах, виртуальные интерфейсы коммутатора (SVI), каналы портов и субинтерфейсы (всего: 1024) ● 24-канальная равноценная многопутевость (ECMP) ● 4096 записей ACL ● Протоколы маршрутизации: Static, RIPv2, EIGRP, OSPF и BGP. ● HSRP и VRRP ● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящих и исходящих ACL. ● VRF: VRF-Lite (IP VPN), одноадресная передача с поддержкой VRF (BGP, OSPF и RIP) и многоадресная рассылка с поддержкой VRF. ● Утечка маршрута VRF ● Поддержка кадров Jumbo (до 9216 байт) | |||
| Мультикаст | ● Многоадресная рассылка: PIMv2, разреженный режим PIM (PIM-SM), SSM и BiDir. ● Маршрутизатор Bootstrap (BSR), Auto-RP и Static RP ● MSDP и Anycast RP ● Протокол управления группами Интернета (IGMP), версии 2 и 3. | |||
| Безопасность | ● Входящие списки управления доступом (стандартные и расширенные) в сети Ethernet. ● Стандартные и расширенные списки управления доступом уровней 3–4 включают IPv4, протокол управляющих сообщений Интернета (ICMP), TCP и протокол пользовательских дейтаграмм (UDP). ● ACL на основе VLAN (VACL) ● ACL на основе портов (PACL) ● Именованные ACL ● ACL на виртуальных терминалах (VTY) ● Ретранслятор протокола динамической конфигурации хоста (DHCP) ● Применение политик уровня управления (CoPP) | |||
| Брокер данных Cisco Nexus | ● Поддержка топологии для объединения ответвлений и SPAN. ● Балансировка нагрузки трафика для нескольких инструментов мониторинга. ● Отметка времени с использованием PTP ● Усечение пакетов ● Фильтрация трафика на основе информации заголовков уровней с 1 по 4. ● Репликация трафика и перенаправление на несколько инструментов мониторинга. ● Надежный RBAC ● API Northbound Representational State Transfer (REST) для поддержки всех возможностей программирования. | |||
| Управление | ● Автоматическая инициализация при включении питания (POAP) ● Python-скрипты ● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов. ● Консоль на основе интерфейса командной строки для подробного внешнего управления ● Внутриполосное управление коммутатором ● Индикаторы локатора и маяка ● Откат конфигурации ● SSHv2 ● Телнет ● ААА ● ААА с RBAC ● РАДИУС ● ТАКАКС+ ● Системный журнал ● Встроенный анализатор пакетов ● SNMP v1, v2 и v3 ● Расширенная поддержка SNMP MIB. ● Поддержка XML (NETCONF) ● Удаленный мониторинг (RMON) ● Advanced Encryption Standard (AES) для трафика управления ● Единое имя пользователя и пароль для интерфейса командной строки и SNMP. ● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP) ● Цифровые сертификаты для управления между коммутатором и сервером RADIUS. ● Версии 1 и 2 протокола обнаружения Cisco. ● RBAC ● SPAN на физическом, PortChannel и VLAN ● ERSPAN версии 2 и 3 ● Счетчики входящих и исходящих пакетов на каждый интерфейс ● Протокол сетевого времени (NTP) ● Cisco ОМС ● Комплексные диагностические тесты при загрузке ● Cisco Call Home ● Cisco DCNM ● Активный мониторинг буфера ● Граничные часы PTP (IEEE 1588) | |||
| Управление и поддержка стандартов | ||||
| поддержка MIB | Общие MIB ● SNMPv2-СМИ ● СИСКО-СМИ ● SNMPv2-TM ● SNMPv2-ТС ● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB ● IANAifType-MIB ● IANAiprouteпротокол-MIB ● HCNUM-ТС ● СИСКО-ТС ● SNMPv2-MIB ● SNMP-СООБЩЕСТВО-MIB ● SNMP-СТРУКТУРА-MIB ● SNMP-УВЕДОМЛЕНИЕ-MIB ● SNMP-ЦЕЛЬ-MIB ● SNMP-POL'ZOVATEL'SKIJ-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB MIB Ethernet ● CISCO-VLAN-ЧЛЕНСТВО-MIB MIB конфигурации ● СУЩНОСТЬ-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-СИСТЕМА-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB �� CISCO-IF-EXTENSION-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-UPGRADE-MIB | Мониторинг MIB ● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-ПРОЦЕСС-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB MIB безопасности ● CISCO-AAA-СЕРВЕР-MIB ● CISCO-AAA-СЕРВЕР-EXT-MIB ● CISCO-ОБЩИЕ РОЛИ-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-SECURE-SHELL-MIB Разное MIB ● CISCO-ЛИЦЕНЗИЯ-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB Уровень 3 и MIB маршрутизации ● UDP-MIB ● TCP-MIB ● OSPF-MIB ● OSPF-TRAP-MIB ● BGP4-MIB ● CISCO-HSRP-MIB ● ПИМ-МИБ | ||
| Стандарты | ● IEEE 802.1D: протокол связующего дерева ● IEEE 802.1p: приоритизация CoS ● IEEE 802.1Q: Маркировка VLAN ● IEEE 802.1s: Несколько экземпляров VLAN протокола связующего дерева ● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева ● IEEE 802.3z: гигабитный Ethernet ● IEEE 802.3ad: протокол управления объединением каналов (LACP). ● IEEE 802.1ax: протокол управления объединением каналов (LACP) ● IEEE 802.3ae: 10-гигабитный Ethernet ● IEEE 802.3ba: 40-гигабитный Ethernet ● IEEE 802.1ab: LLDP | |||
| RFC | BGP ● RFC 1997: атрибут сообщества BGP. ● RFC 2385: Защита сеансов BGP с помощью опции подписи TCP MD5. ● RFC 2439: Демпфирование флэп-маршрутов BGP. ● RFC 2519: платформа для объединения междоменных маршрутов. ● RFC 2545: использование многопротокольных расширений BGPv4. ● RFC 2858: Многопротокольные расширения для BGPv4. ● RFC 3065: Конфедерации автономных систем для BGP. ● RFC 3392: Объявление возможностей с помощью BGPv4. ● RFC 4271: BGPv4 ● RFC 4273: BGPv4 MIB: определения управляемых объектов для BGPv4. ● RFC 4456: Отражение маршрута BGP. ● RFC 4486: Подкоды для сообщения уведомления о прекращении BGP ● RFC 4724: Механизм плавного перезапуска для BGP. ● RFC 4893: Поддержка BGP четырехоктетного пространства номеров AS. OSPF ● RFC 2328: OSPF, версия 2. ● 8431RFC 3101: опция OSPF Not-So-Stubby-Area (NSSA) ● RFC 3137: объявление маршрутизатора-заглушки OSPF. ● RFC 3509: Альтернативные реализации пограничных маршрутизаторов области OSPF. ● RFC 3623: Мягкий перезапуск OSPF ● RFC 4750: MIB OSPF версии 2. РВАТЬ ● RFC1724: Расширение MIB RIPv2. ● RFC 2082: Аутентификация RIPv2 MD5 ● RFC 2453: RIP версии 2 ● IP-услуги ● RFC 768: Протокол пользовательских дейтаграмм (UDP) ● RFC 783: Упрощенный протокол передачи файлов (TFTP) ● RFC 791: IP ● RFC 792: Интернет-протокол управляющих сообщений (ICMP). ● RFC 793: TCP ● RFC 826: ARP ● RFC 854: Telnet ● RFC 959: FTP ● RFC 1027: прокси-ARP ● RFC 1305: Протокол сетевого времени (NTP), версия 3. ● RFC 1519: Бесклассовая междоменная маршрутизация (CIDR) ● RFC 1542: ретрансляция BootP ● RFC 1591: Клиент системы доменных имен (DNS) ● RFC 1812: маршрутизаторы IPv4. ● RFC 2131: помощник DHCP ● RFC 2338: VRRP IP-мультикаст ● RFC 2236: протокол управления интернет-группами, версия 2. ● RFC 3376: Протокол управления группами Интернета, версия 3. ● RFC 3446: Механизм Anycast Rendezvous Point с использованием PIM и MSDP ● RFC 3569: Обзор SSM ● RFC 3618: Протокол обнаружения источника многоадресной рассылки (MSDP) ● RFC 4601: Независимая от протокола многоадресная рассылка — разреженный режим (PIM-SM): Спецификация протокола (пересмотренная) ● RFC 4607: Многоадресная рассылка по IP для конкретного источника ● RFC 4610: Anycast-RP с использованием PIM ● RFC 5015: PIM BiDir ● RFC 5132: MIB многоадресной рассылки IP | |||
