C2960X-STACK Обзор

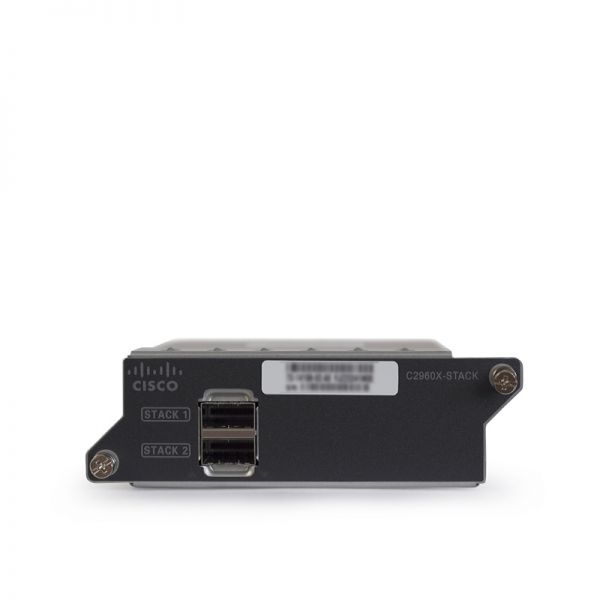

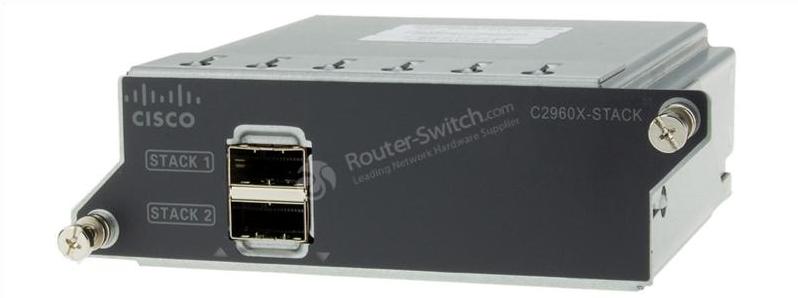

C2960X-STACK — это модуль стекирования FlexStack Plus для коммутаторов Cisco Catalyst серий 2960-X и 2960-XR, который позволяет этим коммутаторам объединяться друг с другом для гибкого управления.
Основные моменты
FlexStack-Plus — это название технологии стекирования, используемой коммутаторами Cisco Catalyst серий 2960-X и 2960-XR. FlexStack-Plus предназначен только для коммутаторов серий 2960-X и 2960-XR.
В таблице 1 показано, что с C2960X-STACK серверы 2960-X и 2960-XR могут поддерживать:
| Штабелируемый элемент | C2960-Х | C2960-XR |
| Двунаправленная пропускная способность стека | 80 Гбит/с | 80 Гбит/с |
| Модуль стека с возможностью горячей замены | Да | Да |
| Максимальное количество участников стека | 8 | 8 |
| Поддерживает FlexStack | Да | Нет |
| Поддерживает FlexStack-Plus | Да | Да |
Смешанные стеки: FlexStack и FlexStack-Plus
2960-S и 2960-X поддерживают смешанный стек моделей 2960. Все эти модели 2960 работают по протоколу FlexStack, что позволяет объединять их в один стек. Исключением является то, что 2960-XR не сочетается ни с 2960-X, ни с 2960-S. Модель 2960-XR имеет набор функций IP-Lite, который несовместим с набором функций LAN Base на моделях 2960-X и 2960-XR.
В таблице 2 показаны все допустимые комбинации смешанных стеков. Все модели 2960 с набором функций программного обеспечения LAN Base Cisco IOS могут устанавливаться вместе.
| Комбинация смешанных стеков | 2960-XR IP Lite | База локальной сети 2960-X | База локальной сети 2960-S |
| 2960-XR IP Lite | Да | Нет | Нет |
| База локальной сети 2960-X | Нет | Да | Да |
| База локальной сети 2960-S | Нет | Да | Да |
Быстрая установка

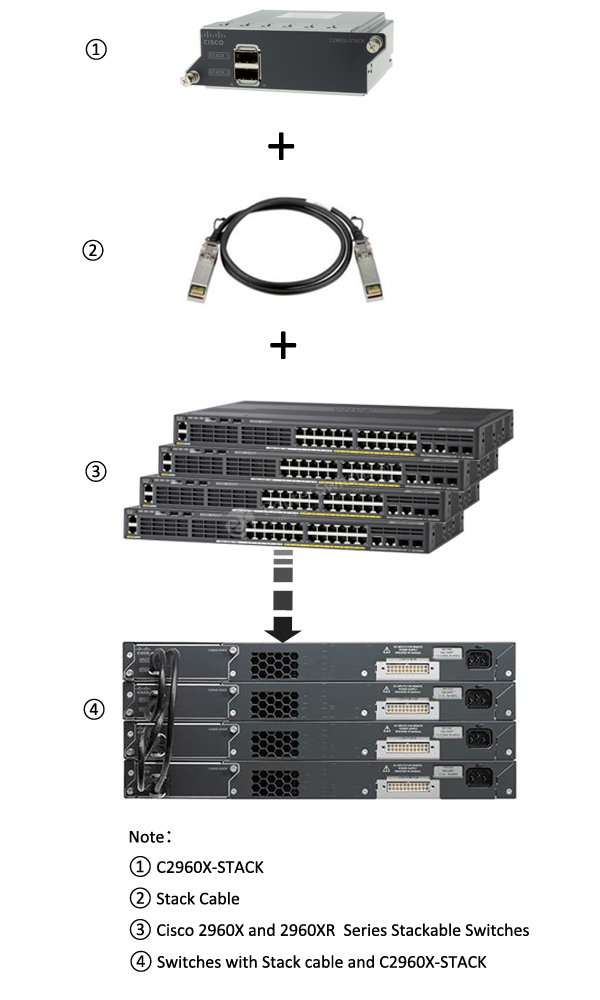

На рис. 1 показано, что один модуль C2960X-STACK, несколько стековых кабелей и четыре стекируемых коммутатора могут быть установлены как целый стекируемый коммутатор с четырьмя элементами.
На следующих рисунках показано, как использовать этот C2960X-STACK.

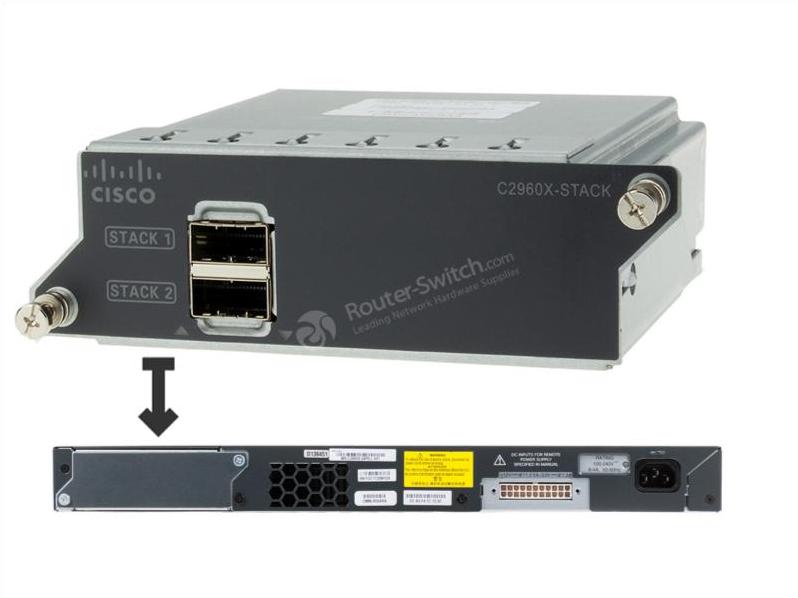

Во-первых , C2960X-STACK должен быть установлен на коммутаторах, поддерживающих стек.

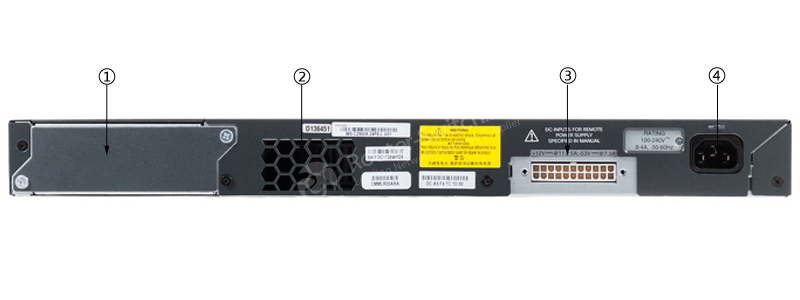

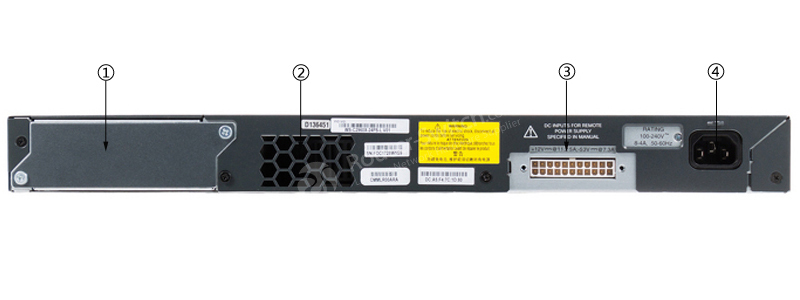

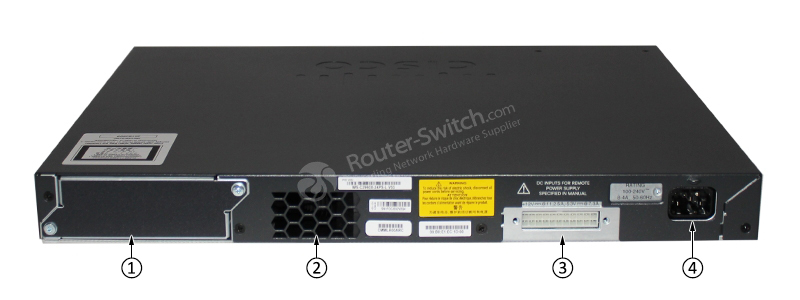

Слот модуля стека находится на задней панели коммутатора.

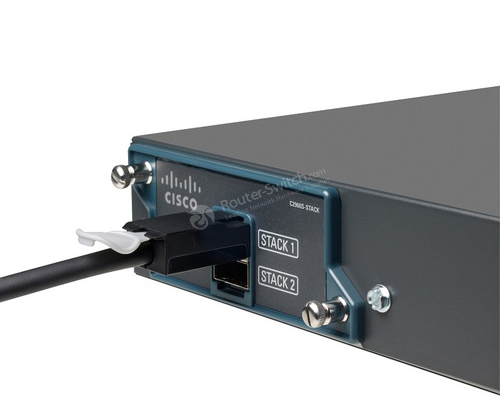

Во-вторых , используйте кабель стека для подключения каждого установленного коммутатора C2960X-STACK.
Есть два порта стека, и в них должен быть вставлен кабель стека.
Используйте стековый кабель для подключения коммутаторов один за другим профессиональными способами.
Наконец , настройте стекируемые коммутаторы и используйте один из них в качестве менеджера.
Рекомендуемые коммутаторы и стековые кабели
В Таблице 3 показаны некоторые рекомендуемые стекируемые коммутаторы и стековые кабели.
| Коммутаторы Cisco 2960X | Коммутаторы Cisco 2960XR |
| Кабели стека | |
