N9K-C9508 - Cisco Nexus 9000 Series
Похожие модели
Путь от задачи до результата
За 4 шага

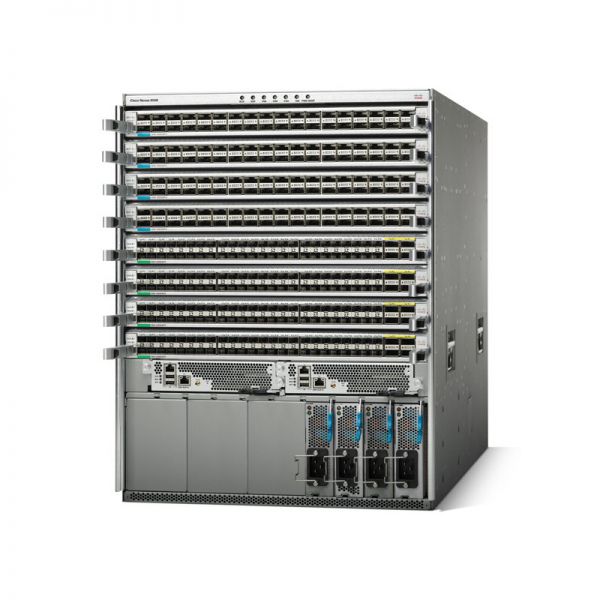

N9K-C9508 Обзор
N9K-C9508 — это шасси Nexus 9508 с 8 слотами для линейных карт. Платформа Cisco Nexus 9500, входящая в серию Cisco Nexus 9000, предлагает три модульных варианта: коммутатор Cisco Nexus 9504 с 4 слотами, коммутатор Cisco Nexus 9508 с 8 слотами и коммутатор Cisco Nexus 9516 с 16 слотами. Все три коммутатора используют один и тот же супервизор, системный контроллер, блоки питания и линейные карты. Платформа Cisco Nexus 9500 состоит из неблокирующих коммутаторов Ethernet уровней 2 и 3 с пропускной способностью объединительной платы до 115,2 терабит в секунду (Тбит/с). Коммутаторы Cisco Nexus 9504, 9508 и 9516 поддерживают интерфейсы 1, 10, 25, 40, 50 и 100 Gigabit Ethernet благодаря широкому выбору модульных линейных карт. До 2304 портов 10 Gigabit Ethernet, 2048 портов 25 Gigabit Ethernet, 576 портов 40 Gigabit Ethernet, 1024 портов 50 Gigabit Ethernet или 512 портов 100 Gigabit Ethernet, они обеспечивают достаточную емкость как для доступа, так и для агрегации. -уровневые развертывания.
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Код продукта | N9K-C9508 |
| Шасси | ● До 8 линейных карт ● До 8 блоков питания ● До 6 тканевых модулей ● До 2 системных контроллеров ● До 2 супервайзеров ● До 3 кассет вентиляторов |
| Физические (В x Ш x Г) | 22,70 х 17,50 х 31,76 дюйма (57,78 х 44,50 х 80,67 см) |
| Вес (шасси) | 150 фунтов (68,2 кг) |
информация о продукте

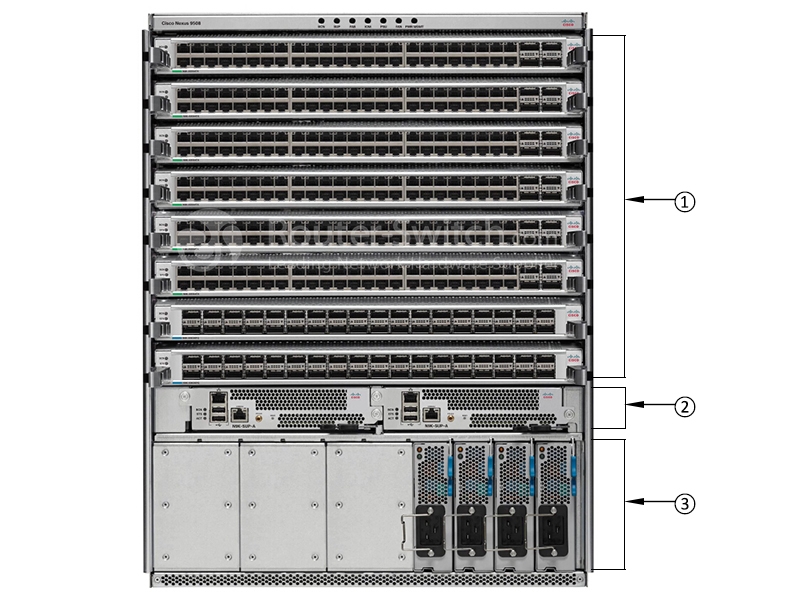

На рис. 1 показана передняя панель N9K-C9508. Модули и карты в нем нужно покупать отдельно.
Примечание: ① Линейные карты (до 8) ② Модули супервизора (1 или 2) ③ 3 кВт переменного тока, универсальные блоки питания переменного/постоянного или постоянного тока (показаны блоки питания переменного тока).
* На задней панели есть следующие вещи:
① Кассеты вентиляторов (3 — левая кассета вентиляторов не показана, чтобы показать тканевые модули, расположенные за кассетами вентиляторов)
② Площадка заземления
③ Модули фабрики (от 3 до 6 модулей по 40 Гбит/с или 4 модуля по 100 Гбит/с)
④ Ручки корпуса (используются только для установки корпуса на нижние опорные направляющие — не используйте эти ручки для подъема корпуса)
⑤ Системные контроллеры (2)
Модули
В Таблице 2 показаны поддерживаемые аксессуары.
| Модель | Описание |
| Nexus 9500, 6 ядер/12 потоков, супервизор | |
| Nexus 9500, 6 ядер/12 потоков, супервизор | |
| Системный контроллер Nexus 9500 | |
| Nexus 9500 3000 Вт, от 200 до 240 В переменного тока, блок питания переменного тока, забор воздуха со стороны левого борта | |
| Nexus 9500 3000 Вт -48–60 В пост. тока, блок питания, забор воздуха по левому борту | |
| Nexus 9500 3000 Вт от 200 до 277 В переменного тока или от 240 до 380 В постоянного тока Универсальный блок питания переменного/постоянного тока высокого напряжения, забор со стороны портов | |
| Блок вентиляторов для корпуса Nexus 9508 |
