Спецификация N3K-C3048TP-1GE

Физический

· Коммутатор фиксированного форм-фактора 1RU

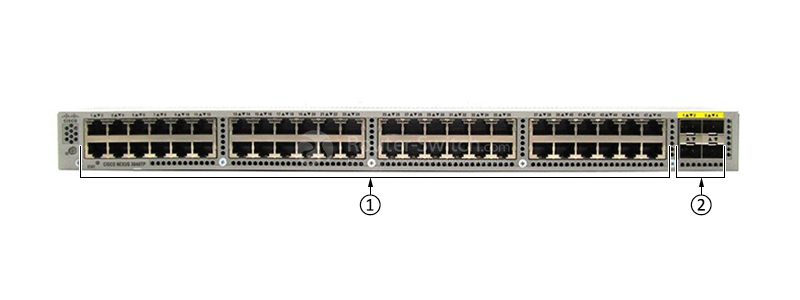

· 48 портов RJ-45 10/100/1000 Мбит/с

· 4 восходящих порта SFP+ 1/10 Гбит/с

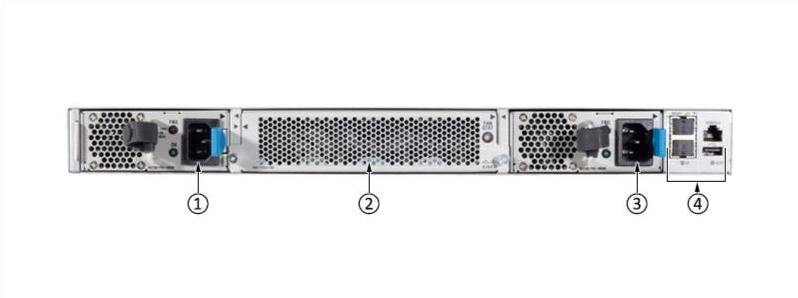

· 2 резервных источника питания

· 1 кассета вентиляторов с резервными вентиляторами

· 1 модуль ввода-вывода с портами управления, консоли и USB-накопителя

Производительность

· Коммутационная способность 176 Гбит/с

· Скорость пересылки 132 mpps

· Линейная пропускная способность (уровень 2 и уровень 3) на всех портах

· Конфигурируемые максимальные единицы передачи (MTU) до 9216 байт (Jumbo-кадры)

Аппаратные таблицы и масштабируемость

MAC-адреса

128000

Количество VLAN

4096

Экземпляры связующего дерева

· RSTP: 512

· MSTP: 64

Записи ACL

2000 вход

1000 выход

Таблица маршрутизации

16 000 префиксов и 16 000 записей узлов

8000 многоадресных маршрутов

Количество EtherChannels

52 (с vPC)

Количество портов на EtherChannel

16

Буферы

9 МБ общего доступа

Загрузочная флэш-память

2 ГБ

Власть

Количество источников питания

2 (избыточный)

Типичная рабочая мощность

120 Вт (Вт) (48p 1G и 4p 10G/SR при 100% нагрузке, с 2 блоками питания [БП])

Максимальная мощность

124 Вт

Блоки питания переменного тока

Входное напряжение

Частота

Эффективность

от 100 до 240 В переменного тока

от 50 до 60 Гц

от 89 до 91% при 220 В

Блоки питания постоянного тока

Входное напряжение

Максимальный ток

Эффективность

от -40 до -72 В постоянного тока

33А

от 85 до 88%

Типичное тепловыделение

409 БТЕ/ч (48 пенсов 1G и 4 пенса 10G/SR при 100% нагрузке, с 2 блоками питания)

Максимальное тепловыделение

423 БТЕ/час

Охлаждение

Схемы прямого и обратного обдува

Прямой поток воздуха: вытяжка со стороны портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты)

Обратный воздушный поток: забор со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания)

Один блок вентиляторов с резервными вентиляторами

Горячая замена (необходимо заменить в течение 1 минуты)

Звук

Измеренная звуковая мощность (максимальная)

Скорость вентилятора: рабочий цикл 40%

Скорость вентилятора: рабочий цикл 60%

Скорость вентилятора: 100% рабочий цикл

63,9 дБА

64,7 дБА

66,4 дБА

Среда

Размеры (высота х ширина х глубина)

1,72 х 17,3 х 19,7 дюйма (4,4 х 43,9 х 50,5 см)

Масса

20,5 фунтов (9,3 кг)

Рабочая Температура

от 32 до 104°F (от 0 до 40°C)

Температура хранения

от -40 до 158°F (от -40 до 70°C)

Рабочая относительная влажность

от 10 до 85 % без конденсации

До 5 дней при максимальной (85%) влажности

Рекомендовать среду центра обработки данных ASHRAE

Относительная влажность хранения

от 5 до 95 % без конденсации

Высота

от 0 до 10 000 футов (от 0 до 3000 м)
