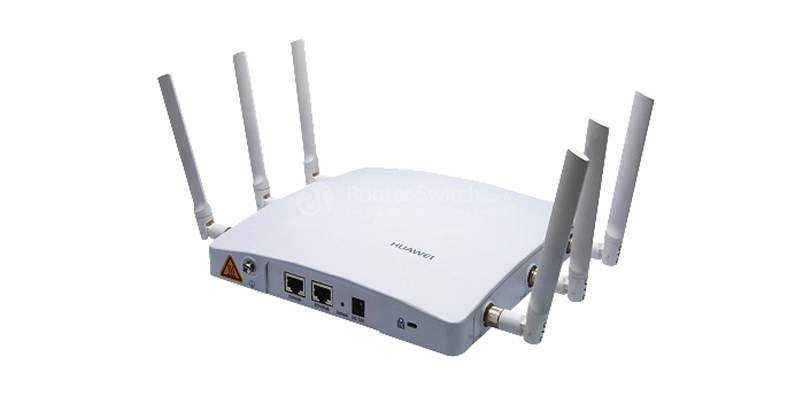

AP7110DN-AGN Huawei Dual-band Premium Indoor Access point

Технические характеристики AP7110DN-AGN

Технические

Размеры (В × Ш × Г)

1,7 дюйма x 7,8 дюйма x 7,8 дюйма (45 мм x 200 мм x 200 мм)

Масса

2,2 фунта (1,0 кг)

Системная память

• 256 МБ DDR3
• 32 МБ флэш-памяти

Власть

Входная мощность

12 В постоянного тока ± 10%

Питание POE: -48 В постоянного тока.

Функция PoE Совместимость с IEEE802.3at

Максимальная потребляемая мощность

15,7 Вт

Примечание. Максимальная потребляемая мощность зависит от местных законов и правил.

Среда

Рабочая Температура

от 14 ^o F до 131 ^o F (от -10 ^o C до 55 ^o C)

Температура хранения

от -40 ^o F до 158 ^o F (от -4 ^o C до 7 ^o C)

Влажность

от 5% до 95% (без конденсации)

Водонепроницаемый класс

IP41

Высота

–60 м до 5000 м

Спецификации радиочастот

Тип антенны

Съемная антенна RP-SMA

Усиление антенны

·2,4G: 2,5 дБи

· 5G: 4 дБи

Максимальное количество одновременных пользователей

≤ 256

Максимальная мощность передачи

20 дБм

Вы можете снизить мощность передачи максимум до 20 дБ с шагом 1 дБ.

Примечание. Фактическая мощность передачи зависит от местного законодательства.

Максимальное количество непересекающихся каналов

2,4 ГГц

802.11б/г

·20 МГц: 3

802.11n

·20 МГц: 3

·40 МГц: 1

5 ГГц

802.11а

·20 МГц: 5

802.11n

·20 МГц: 5

·40 МГц: 2

Примечание. Допустимое количество непересекающихся каналов различается в разных странах. Подробности см. в статусе соответствия кодов стран и каналов.

Ставки канала

802.11b: 1, 2, 5,5 и 11 Мбит/с

802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

Скорость передачи данных 802.11n: 2,4 ГГц и 5 ГГц

GI2 = 800 нс

ГИ = 400 нс

20 МГц (Мбит/с)

40 МГц (Мбит/с)

20 МГц (Мбит/с)

40 МГц (Мбит/с)

6,5 @ MCS10

13,5 при МКС0

7.2 @ MCS0

15 @ MCS0

13 @ MCS1

27 @ MCS1

14,4 @ MCS1

30 @ MCS1

19,5 при МКС2

40,5 при МКС2

21,7 @ MCS2

45 @ MCS2

26 @ MCS3

54 @ MCS3

28,9 @ MCS3

60 @ MCS3

39 @ MCS4

81 @ MCS4

43,3 @ MCS4

90 @ MCS4

52 @ MCS5

108 @ MCS5

57,8 при МКС5

120 @ MCS5

58,5 @ MCS6

121,5 @ MCS6

65 @ MCS6

135 @ MCS6

65 @ MCS7

135 @ MCS7

72,2 @ MCS7

150 @ MCS7

13 @ MCS8

27 @ MCS8

14,4 @ MCS8

30 @ MCS8

26 @ MCS9

54 @ MCS9

28,9 @ MCS9

60 @ MCS9

39 @ MCS10

81 @ MCS10

43,3 @ MCS10

90 @ MCS10

52 @ MCS11

108 @ MCS11

57,8 при MCS11

120 @ MCS11

78 @ MCS12

162 @ MCS12

86,7 @ MCS12

180 @ MCS12

104 @ MCS13

216 @ MCS13

115,6 @ MCS13

240 @ MCS13

117 @ MCS14

243 @ MCS14

130 @ MCS14

270 @ MCS14

130 @ MCS15

270 @ MCS15

144,4 @ MCS15

300 @ MCS15

19,5 @ MCS16

40,5 @ MCS16

21,7 @ MCS16

45 @ MCS16

39 @ MCS17

81 @ MCS17

43,3 @ MCS17

90 @ MCS17

58,5 @ MCS18

121,5 @ MCS18

65 @ MCS18

135 @ MCS18

78 @ MCS19

162 @ MCS19

86,7 @ MCS19

180 @ MCS19

117 @ MCS20

243 @ MCS20

130 @ MCS20

270 @ MCS20

156 @ MCS21

324 @ MCS21

173,3 @ MCS21

360 @ MCS21

175,5 @ MCS22

364,5 @ MCS22

195 @ MCS22

405 @ MCS22

195 @ MCS23

405 @ MCS23

216,7 @ MCS23

450 @ MCS23

Примечание. Индекс схемы кодирования модуляции (MCS) определяет:

Объемный расход

Модуляция

Скорость кодирования

Скорость передачи данных

Защитный интервал (GI) указывает период в наносекундах, который радиостанция прослушивает между пакетами.

Чувствительность приемника

2,4 ГГц

802.11b (CCK)

-97 дБм при 1 Мбит/с

-92 дБм при 2 Мбит/с

-93 дБм при 5,5 Мбит/с

-89 дБм при 11 Мбит/с

2,4 ГГц

802.11 г (не HT20)

-93 дБм при 6 Мбит/с

-90 дБм при 9 Мбит/с

-90 дБм при 12 Мбит/с

-88 дБм при 18 Мбит/с

-84 дБм при 24 Мбит/с

-81 дБм при 36 Мбит/с

-77 дБм при 48 Мбит/с

-74 дБм при 54 Мбит/с

2,4 ГГц

802.11n (HT20):

-93 дБм при MCS0

-90 дБм при MCS1

-88 дБм при MCS2

-82 дБм при MCS3

-79 дБм при MCS4

-75 дБм при MCS5

-73 дБм при MCS6

-72 дБм при MCS7

-87 дБм при MCS8

-86 дБм при MCS9

-86 дБм при MCS10

-83 дБм при MCS11

-79 дБм при MCS12

-75 дБм при MCS13

-74 дБм при MCS14

-73 дБм при MCS15

-87 дБм при MCS16

-86 дБм при MCS17

-86 дБм при MCS18

-83 дБм при MCS19

-79 дБм при MCS20

-75 дБм при MCS21

-74 дБм при MCS22

-73 дБм при MCS23

2,4 ГГц

802.11n (HT40):

-86 дБм при MCS0

-86 дБм при MCS1

-84 дБм при MCS2

-80 дБм при MCS3

-77 дБм при MCS4

-72 дБм при MCS5

-70 дБм при MCS6

-68 дБм при MCS7

-86 дБм при MCS8

-86 дБм при MCS9

-84 дБм при MCS10

-80 дБм при MCS11

-77 дБм при MCS12

-72 дБм при MCS13

-71 дБм при MCS14

-70 дБм при MCS15

-86 дБм при MCS16

-86 дБм при MCS17

-84 дБм при MCS18

-80 дБм при MCS19

-77 дБм при MCS20

-72 дБм при MCS21

-71 дБм при MCS22

-70 дБм при MCS23

5 ГГц

802.11a (не HT20)

-93 дБм при 6 Мбит/с

-90 дБм при 9 Мбит/с

-89 дБм при 12 Мбит/с

-86 дБм при 18 Мбит/с

-83 дБм при 24 Мбит/с

-80 дБм при 36 Мбит/с

-75 дБм при 48 Мбит/с

-74 дБм при 54 Мбит/с

5 ГГц

802.11n (HT20)

-93 дБм при MCS0

-88 дБм при MCS1

-86 дБм при MCS2

-81 дБм при MCS3

-78 дБм при MCS4

-74 дБм при MCS5

-72 дБм при MCS6

-71 дБм при MCS7

-89 дБм при MCS8

-86 дБм при MCS9

-84 дБм при MCS10

-80 дБм при MCS11

-77 дБм при MCS12

-72 дБм при MCS13

-70 дБм при MCS14

-69 дБм при MCS15

-89 дБм при MCS16

-86 дБм при MCS17

-84 дБм при MCS18

-80 дБм при MCS19

-77 дБм при MCS20

-72 дБм при MCS21

-70 дБм при MCS22

-69 дБм при MCS23

5 ГГц

802.11n (HT40)

-87 дБм при MCS0

-85 дБм при MCS1

-83 дБм при MCS2

-79 дБм при MCS3

-75 дБм при MCS4

-71 дБм при MCS5

-68 дБм при MCS6

-67 дБм при MCS7

-86 дБм при MCS8

-83 дБм при MCS9

-81 дБм при MCS10

-76 дБм при MCS11

-73 дБм при MCS12

-69 дБм при MCS13

-68 дБм при MCS14

-66 дБм при MCS15

-86 дБм при MCS16

-83 дБм при MCS17

-81 дБм при MCS18

-76 дБм при MCS19

-73 дБм при MCS20

-69 дБм при MCS21

-68 дБм при MCS22

-66 дБм при MCS23
