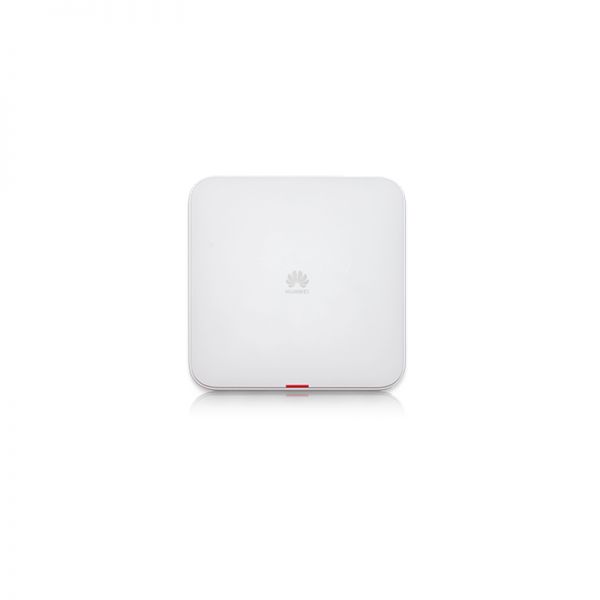

AP4050DE-M Спецификация

Размеры (В х Ш х Г)

45 мм х 200 мм х 200 мм

Масса

0,7 кг

Тип интерфейса

1 самоадаптирующийся интерфейс Ethernet 10/100/1000M (RJ45)

1 порт консоли управления (RJ45)

Встроенный Bluetooth

BLE5.0

Светодиодный индикатор

Указывает на включение питания, запуск, работу, аварийный сигнал и состояния неисправности системы.

Потребляемая мощность л

• Постоянный ток: 12 В ± 10 %

• Источник питания PoE: в соответствии с IEEE 802.3at

Максимальная потребляемая мощность

16,3 Вт

ПРИМЕЧАНИЕ

Фактическое максимальное энергопотребление зависит от местных законов и правил.

Рабочая Температура

– 10 ° С до +50 ° С

Температура хранения

– 40 ° С до +70 ° С

Рабочая влажность

от 5% до 95% (без конденсации)

Пыленепроницаемый и водонепроницаемый класс

IP41

Высота

– 60 м до +5000 м

Атмосферное давление

от 53 кПа до 106 кПа

Тип антенны

Встроенная двухдиапазонная смарт-антенна

Усиление антенны

2,4 ГГц: 4,5 дБи

5 ГГц: 6 дБи

ПРИМЕЧАНИЕ

• Приведенные выше коэффициенты усиления являются пиковыми коэффициентами усиления для одной антенны.

• Эквивалентное усиление антенны после объединения всех антенн 2,4 ГГц или 5 ГГц составляет 3 дБи в диапазоне 2,4 ГГц или 3 дБи в диапазоне 5 ГГц.

Максимальное количество SSID для каждого радио

≤ 16

Максимальное количество пользователей

≤ 512

ПРИМЕЧАНИЕ

Фактическое количество пользователей зависит от среды.

Максимальная мощность передачи

2,4G: 27 дБм (комбинированная мощность)

5G: 27 дБм (комбинированная мощность)

ПРИМЕЧАНИЕ

Фактическая мощность передачи зависит от местных законов и правил.

Увеличение мощности

1 дБм

Максимальное количество непересекающихся каналов

2,4 ГГц (от 2,412 до 2,472 ГГц)

• 802.11b/g

− 20 МГц: 3

• 802.11n

− 20 МГц: 3

− 40 МГц: 1

5 ГГц (от 5,18 ГГц до 5,825 ГГц)

• 802.11а

− 20 МГц: 13

• 802.11n

− 20 МГц: 13

− 40 МГц: 6

• 802.11ac

− 20 МГц: 13

− 40 МГц: 6

− 80 МГц: 3

ПРИМЕЧАНИЕ

В таблице в качестве примера используется количество непересекающихся каналов, поддерживаемых Китаем. Количество непересекающихся каналов различается в разных странах. Подробнее см. в разделе Соответствие кодам стран и каналов.

Поддерживаемая скорость канала

л

• 802.11b : 1 , 2 , 5,5 , 11 Мбит/с

• 802.11a/g : 6 , 9 , 12 , 18 , 24 , 36 , 48 и 54 Мбит/с

• 802.11n : 6,5 ~ 400 Мбит/с

• 802.11ac волна2 : 6,5 ~ 867 Мбит/с

Чувствительность приемника (типичные значения)

• 2,4 ГГц 802.11b: -103 дБм при 1 Мбит/с -95 дБм при 11 Мбит/с

• 2,4 ГГц 802.11g: -96 дБм при 6 Мбит/с -80 дБм при 54 Мбит/с

• 2,4 ГГц 802.11n (HT20): 96 дБм при MCS0 -75 дБм при MCS15

• 2,4 ГГц 802.11n(HT40): -94 дБм при MCS0 -73 дБм при MCS15

• 5 ГГц 802.11a: -94 дБм при 6 Мбит/с -79 дБм при 54 Мбит/с

• 5 ГГц 802.11n (HT20): -90 дБм при MCS0 -74 дБм при MCS15

• 5 ГГц 802.11n (HT40): -91 дБм при MCS0 -72 дБм при MCS15

• 5 ГГц 802.11ac (VHT20): -94 дБм при MCS0NSS1 -70 дБм при MCS8NSS2

• 5 ГГц 802.11ac (VHT40): -92 дБм при MCS0NSS1 -67 дБм при MCS9NSS2

• 5 ГГц 802.11ac (VHT80): -89 дБм при MCS0NSS1 -64 дБм при MCS9NSS2

Стандарты безопасности

• UL 60950-1

• CAN/CSA 22.2 № 60950-1 л

• МЭК 60950-1 л

• EN 60950-1 л

• ГБ 4943

Стандарты радио

• ETSI EN 300 328

• ETSI EN 301 893

• Китайский документ SRRC [2002] № 353.

• Китайский документ SRRC [2002] № 277.

• Китайский документ SRRC [2012] № 620.

• FCC часть 15C: 15.247

• Часть 15C ФКС: 15.407

• РСС-210

• AS/NZS 4268

Стандарты ЭМС л

• EN 301 489-1 л

• ЕН 301 489-17

• ETSI EN 60601-1-2 л

• Федеральная комиссия по связи, часть 15

• ИКЕС-003

• Ярд/Т 1312.2-2004

• МСЭ к.20

• ГБ 9254

• ГБ 17625.1

• АС/НЗС СИСПР22

• ЕН 55022

• ЕН 55024

�� СИСПР 22

• СИСПР 24

• МЭК61000-4-6 л

• МЭК61000-4-2

Стандарты IEEE

• IEEE 802.11a/b/g

• IEEE 802.11n

• IEEE 802.11ac

• IEEE 802.11h

• IEEE 802.11d

• IEEE 802.11е

• IEEE 802.11k

• IEEE 802.11u

• IEEE 802.11v

• IEEE 802.11w

• IEEE 802.11r

Стандарты безопасности

• 802.11i, защищенный доступ Wi-Fi 2 (WPA2), WPA

• 802.1Х

• Расширенные стандарты шифрования (AES) ， Протокол целостности временного ключа (TKIP)

• Тип(ы) EAP

ЭДС л

• CENELEC EN 62311

�� CENELEC EN 50385

• ОЕТ65

• РСС-102

• Федеральная комиссия по связи, части 1 и 2

• Серия FCC KDB

RoHS л

Директива 2002/95/ЕС и 2011/65/ЕС

Достичь л

Регламент 1907/2006/ЕС

WEEE

Директива 2002/96/ЕС и 2012/19/ЕС
