AIR-AP1832I-A-K9 Обзор
AIR-AP1832I-A-K9 — одна из точек доступа Cisco Aironet серии 1830. Точки доступа Cisco серии 1830 идеально подходят для сетей малого и среднего размера. Эта серия поддерживает новейший стандарт Wi-Fi, стандарт 802.11ac Wave 2. Серия 1830 расширяет поддержку клиентов Wi-Fi нового поколения, таких как смартфоны, планшеты и высокопроизводительные ноутбуки со встроенной поддержкой 802.11ac Wave 1 или Wave 2. Модель AIR-AP1832I-A-K9 имеет регуляторный домен и внутренние антенны.
Краткие характеристики
В таблице 1 приведены краткие характеристики AIR-AP1832I-A-K9.
| номер части | AIR-AP1832I-A-K9 |
| Описание | Точка доступа 802.11ac Wave 2, 3x3:2, внутренняя антенна, регулятивный домен |
| Функции | - 3x3 MIMO с двумя пространственными потоками, однопользовательский или многопользовательский MIMO - МРЦ - Формирование луча 802.11ac (формирование луча при передаче) - каналы 20, 40 и 80 МГц - Скорость передачи данных PHY до 867 Мбит/с (80 МГц в 5 ГГц) - Агрегация пакетов: A-MPDU (Tx/Rx), A-MSDU (Tx/Rx) - 802.11 ДФС - поддержка ЦСД |
| Регуляторный домен | A (регуляторный домен): - от 2,412 до 2,462 ГГц; 11 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,500 до 5,700 ГГц; 8 каналов (за исключением диапазона от 5,600 до 5,640 ГГц) - от 5,745 до 5,825 ГГц; 5 каналов |
| Встроенная антенна | - 2,4 ГГц, усиление 3 дБи, внутренний всенаправленный, горизонтальная ширина луча 360° - 5 ГГц, усиление 5 дБи, внутренний всенаправленный, горизонтальная ширина луча 360° |
| Интерфейсы | - 1 x 10/100/1000BASE-T с автоопределением (RJ-45), Power over Ethernet (PoE) - Порт консоли управления (RJ-45) - USB 2.0 (включен через будущее программное обеспечение) |
| Размеры (Ш х Д х В) | 8,3 x 8,3 x 2 дюйма (210,8 x 210,8 x 50,8 мм) |
| Масса | 3,12 фунта (1,41 кг) |
информация о продукте
На рис. 1 показано положение светодиодного индикатора AIR-AP1832I.
Примечание: ① Положение светодиодного индикатора
В Таблице 2 приведены описания светодиодных индикаторов точки доступа.
| Тип сообщения | Состояние светодиода | Сообщение Значение |
| Статус ассоциации | Щебечущий зеленый | Нормальное рабочее состояние, но беспроводной клиент не связан |
| Зеленый | Нормальное рабочее состояние, как минимум одна ассоциация беспроводных клиентов | |
| Состояние загрузчика | Зеленый | Выполнение загрузчика |
| Ошибка загрузчика | Красный | Ошибка проверки подписи загрузчика |
| Точка доступа регулирующий домен статус заполнения | Мигающий желтый | Подготовка точки доступа к новому регулятивному домену с помощью протокола Neighbor Discovery Protocol (NDP) в процессе |
| Велоспорт красный, зеленый и выкл. | AP ожидает загрузки | |
| Щебечущий красный | Точка доступа настроена на неверный регуляторный домен | |
| Рабочий статус | Мигает желтым | Выполняется обновление программного обеспечения |
| Переключение между зеленым, красным и желтым | Выполняется процесс обнаружения/присоединения | |
| Быстро переключаясь между красным, зеленым, желтым и выключенным. | Команда определения местоположения точки доступа, вызываемая из веб-интерфейса контроллера. | |
| Точка доступа работает системные ошибки | Переключение между красным, зеленым, желтым и выключенным | Общее предупреждение; недостаточная встроенная мощность |

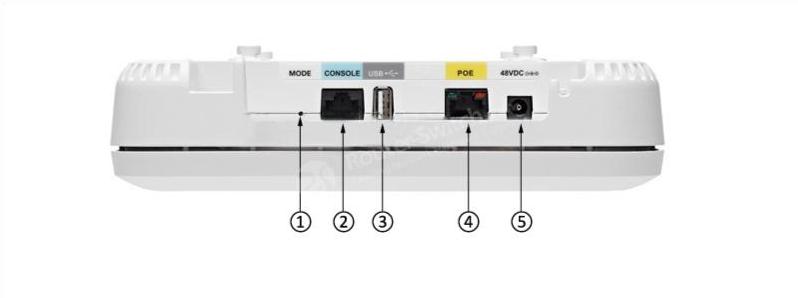

На рис. 2 показаны порты и соединения AIR-AP1832I.
Примечание:
| ① | Кнопка режима | ④ | Порт PoE-In (порт Ethernet Uplink) |
| ② | Консольный порт RJ-45 | ⑤ | Входной порт питания 48 В постоянного тока |
| ③ | порт USB 2.0 |
Сравните с аналогичными товарами
В таблице 3 показано сравнение между двумя точками доступа.
| номер части | AIR-AP1832I-A-K9 | |
| Описание | Точка доступа 802.11ac Wave 2, 3x3:2 | Точка доступа 802.11ac Wave 2, 3x3:2 ★ Номер модели, оканчивающийся на C, по умолчанию поставляется с завода с образом программного обеспечения Cisco Mobility Express. |
| Встроенная антенна | Да | Да |
| Регуляторный домен | A (регуляторный домен): - от 2,412 до 2,462 ГГц; 11 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,500 до 5,700 ГГц; 8 каналов (за исключением диапазона от 5,600 до 5,640 ГГц) - от 5,745 до 5,825 ГГц; 5 каналов | A (регуляторный домен): - от 2,412 до 2,462 ГГц; 11 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,500 до 5,700 ГГц; 8 каналов (за исключением диапазона от 5,600 до 5,640 ГГц) - от 5,745 до 5,825 ГГц; 5 каналов |
