HPE ML350 Gen10 8SFF P21788-AA1 - HPE ProLiant ML350 Gen9/10 Servers

Краткие характеристики

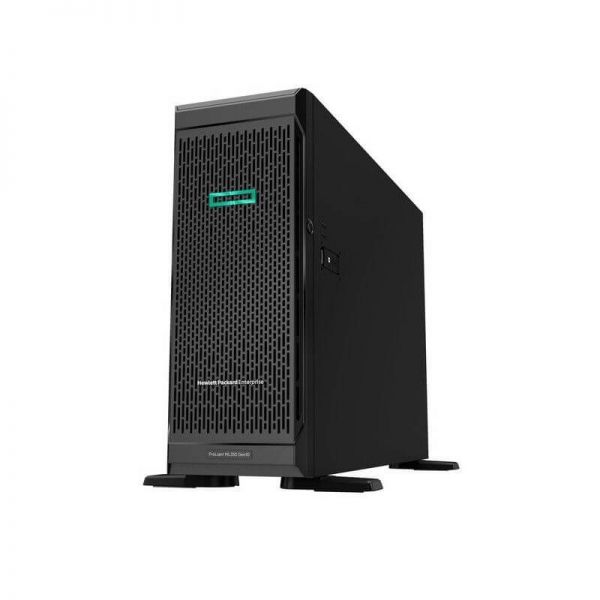

На рис. 1 показан внешний вид P21788-AA1.

В Таблице 1 показаны краткие характеристики.

информация о продукте

На рис. 2 показана передняя панель P21788-AA1.

На рис. 3 показана задняя панель P21788-AA1.

P21788-AA1 обеспечивает следующие функции:

Производительность

Вы можете установить один или два процессора Intel Scalable семейства Bronze, Silver, Gold или Platinum с числом ядер до 28. Каждый процессор поддерживает до шести линий памяти, но для поддержки полной емкости памяти в 3 ТБ потребуется масштабируемый процессор с обозначением «M», который рассчитан на поддержку до 1,5 ТБ памяти каждый. Процессоры без буквы «М» поддерживают только до 768 ГБ каждый. Turbo Boost и Intel Hyper-Threading могут быть недоступны на некоторых моделях процессоров. Питание обеспечивается блоком питания с гибким слотом мощностью 500 Вт, 800 Вт или 1600 Вт с возможностью горячей замены в конфигурациях с резервированием или без резервирования.

Память

Память HPE DDR4 SmartMemory с частотой 2666 МГц обеспечивает повышение производительности на 11% по сравнению с модулями памяти с частотой 2400 МГц. Всего на системной плате 24 слота памяти, каждому процессору назначено 12 слотов памяти. Как упоминалось ранее, каждый процессор поддерживает шесть каналов памяти, каждый из которых будет поддерживать два модуля памяти. Для включения максимального поддерживаемого объема памяти в 3 ТБ требуется соответствующий ЦП с обозначением «M» и модули памяти с уменьшенной нагрузкой (LRDIMM) емкостью 128 ГБ. Использование зарегистрированных (RDIMM) модулей памяти будет поддерживать только до 768 ГБ при использовании модулей памяти 32 ГБ, работающих на частоте до 2400 МГц. Смешивание модулей LRDIMM и RDIMM не поддерживается.

Хранилище

Хранилище на платформе HPE ML350 Gen10 поддерживает до 24 x 2,5-дюймовых жестких дисков SAS, SATA SSD и до восьми дисков малого форм-фактора NVMe PCIe. Конфигурация 2,5-дюймового корпуса поддерживает корзину для дисков по умолчанию в нижней части корпуса, которая поддерживает 8 отсеков для 2,5-дюймовых дисков. Также могут быть установлены две дополнительные корзины для дисков, каждая из которых может поддерживать восемь 2,5-дюймовых дисков, в результате чего общее количество отсеков для 2,5-дюймовых дисков достигает 24. Диски NVMe поддерживаются только на 2,5-дюймовом корпусе и должны быть установлены в дополнительном отсеке для дисков Express Bay по центру. В комплект NVMe входят две переходные платы PCIe NVMe с прямым подключением x4, каждая из которых может поддерживать четыре диска или в общей сложности восемь с двумя установленными переходными платами. Существует также конфигурация шасси с 3,5-дюймовым отсеком для дисков, которая поддерживает до 12 передних отсеков для дисков. Конфигурации шасси для 3,5-дюймового шасси очень похожи с тремя отдельными корзинами для дисков, каждая из которых может поддерживать четыре 3,5-дюймовых диска, всего 12. Порты USB 3.0 и выделенный сервисный порт iLO. Передняя панель с замком безопасности является стандартным оборудованием этой системы. Также имеется один слот для карты MicroSD, расположенный рядом со слотами PCIe 5-8 под блоком питания. Жесткими дисками управляет встроенный RAID-массив HPE Smart Array S100i SR Gen10 SW. Накопители M.2 поддерживаются универсальным набором плат активации, ограничены слотами PCIe 1–4 и поддерживают только один комплект активации. M.2 поддерживает только программный RAID. Для некоторых из этих конфигураций может потребоваться резервный комплект вентиляторов.

Расширение

Восемь слотов PCIe 3.0 обеспечивают подключение ряда устройств для поддержки вашей рабочей нагрузки. Слоты PCIe 1–4, расположенные в нижней задней части корпуса, поддерживаются ЦП 1, а дополнительные графические процессоры могут быть установлены в слоты 1 и 3. Слоты PCI 5–8 активны при добавлении второго процессора со слотами 5 и 7. поддержка дополнительных графических процессоров. Вы можете установить до четырех графических процессоров двойной ширины, таких как Nvidia P4000, P6000 и Tesla P40, но только два четырехъядерных графических модуля Nvidia Tesla M10. На задней панели системы имеется встроенный четырехпортовый порт 1GbE, но у вас есть множество вариантов сетевой связи с 1GbE, 10GbE, 10/25GbE и 100GbE QSFP. То же самое касается контроллеров Smart Array HD/RAID — выбор велик.

Управление

Управление системой упрощается благодаря набору инструментов управления HPE, в том числе встроенному HPE Lights Out (iLO) Advanced для внешнего управления системой. HPE OneView предлагает еще больше инструментов управления конвергентными инфраструктурами. Безопасность на всех серверах Gen10 также была обновлена с помощью Runtime Firmware Validation, которая является частью iLO Advanced Premium Security Edition. Безопасное восстановление позволяет откатить прошивку до последней известной версии, которая не была скомпрометирована.
