P02487-AA1 Обзор

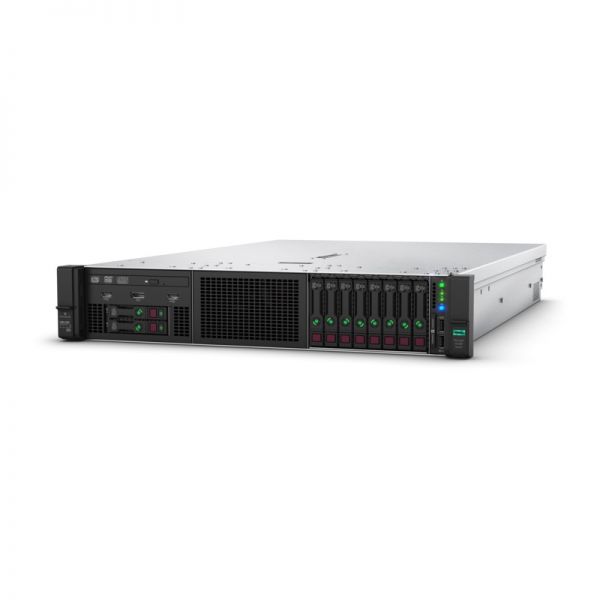

P02487-AA1 — сервер HPE Proliant DL388 Gen10 4210 1P 16GB-R P408i-A 8SFF 800W PS.
информация о продукте
На рис. 1 показаны компоненты передней панели SFF.
HPE DL388 Gen10 SFF front panel" src="/upload/media/wysiwyg/HPE-Products/HPE-Server/HPE-ProLiant-DL380-Gen9-Server/DL388-Gen10-SFF/HPE_DL388_Gen10_SFF_front_panel.jpg" title="Передняя панель HPE DL388 Gen10 малого форм-фактора">
Примечание:
| ① | Коробка 1 (дополнительные диски или универсальный отсек для носителей, см. рис. 2) | ③ | Вставка 3 Диски 1-8 | ⑤ | порт USB 3.0 |
| ② | Коробка 2 (дополнительные диски) | ④ | Язычок с этикеткой с серийным номером или дополнительный дисплей Systems Insight | ⑥ | сервисный порт iLO |
На рис. 2 показаны компоненты универсального медиаотсека. Его необходимо приобретать отдельно.
HPE DL388 Gen10 SFF Universal media bay components" src="/upload/media/wysiwyg/HPE-Products/HPE-Server/HPE-ProLiant-DL380-Gen9-Server/DL388-Gen10-SFF/HPE_DL388_Gen10_SFF_Universal_media_bay_components.jpg" title="Компоненты универсального отсека для носителей HPE DL388 Gen10 малого форм-фактора">
Примечание:
| ① | ② | ③ | ④ | ⑤ |
| порт USB 2.0 | Порт отображения видео | Оптический дисковод (опционально) | порт USB 2.0 | Диски (опционально) |
На рис. 3 показаны компоненты задней панели. Эти установленные диски необходимо приобретать отдельно.
HPE DL388 Gen10 back panel" src="/upload/media/wysiwyg/HPE-Products/HPE-Server/HPE-ProLiant-DL380-Gen9-Server/DL388-Gen10-SFF/HPE_DL388_Gen10_back_panel.jpg" title="Задняя панель HPE DL388 Gen10">
Примечание:
| ① | Слоты основной переходной платы 1–3 (дополнительная корзина для дисков) | ⑤ | Источник питания 2 | ⑨ | порт управления iLO |
| ② | Дополнительные слоты переходной платы 4–6 (дополнительная корзина для дисков) | ⑥ | Видеопорт | ⑩ | Порты USB 3.0 |
| ③ | Дополнительные слоты переходной платы 7–8 (дополнительная корзина для дисков) | ⑦ | Последовательный порт (опционально)* | ⑪ | Гибкий слот LOM |
| ④ | Источник питания 1 | ⑧ | 1 Гбит/с RJ-45, порты 1–4 | ||
*Когда третичная переходная плата установлена, как показано, последовательный порт может быть установлен в слот переходной платы 6.
Поддерживаемые жесткие диски
В Таблице 1 показаны поддерживаемые жесткие диски SFF.
| Номер продукта | Описание |
| Жесткий диск HPE 300GB SAS 12G Enterprise 10K SFF (2,5 дюйма) SC с цифровой подписью встроенного ПО, сроком на 3 года | |
| 872477-Б21 | Жесткий диск HPE 600GB SAS 12G Enterprise 10K SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года |
| Жесткий диск HPE 300GB SAS 12G Enterprise 15K SFF (2,5 дюйма) SC с цифровой подписью встроенного ПО, сроком на 3 года | |
| 872479-Б21 | Жесткий диск HPE 1,2 ТБ SAS 12G Enterprise 10K SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года |
| Твердотельный накопитель HPE 480 ГБ SATA 6G Read Intensive SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | |
| Твердотельный накопитель HPE 240 ГБ SATA 6G Read Intensive SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года |
