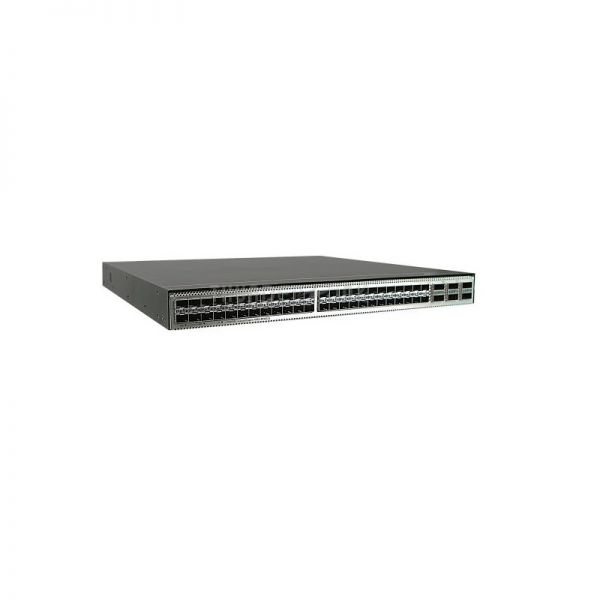

CE6863-48S6CQ-B Switch

CE6863-48S6CQ-B Спецификация

Элемент

Описание

Физические характеристики

• Размеры (В х Ш х Г)
• Основные размеры (без учета частей, выступающих из корпуса): 43,6 мм x 442,0 мм x 420,0 мм (1,72 дюйма x 17,4 дюйма x 16,5 дюйма)
• Максимальные размеры (глубина — это расстояние от портов на передней панели до ручки на задней панели): 43,6 мм x 442,0 мм x 446,1 мм (1,72 дюйма x 17,4 дюйма x 17,6 дюйма)

Параметры среды

Температура

• Рабочая температура: от 0°C до 40°C (от 32°F до 104°F) на высоте 0-1800 м (0-5906 футов)

ПРИМЕЧАНИЕ:

При высоте над уровнем моря 1800–5000 м (5096–16404 фута) максимальная рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута).

• Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

Относительная влажность

От 5% до 95% относительной влажности, без конденсации

Высота

< 5000 м (16404 футов)

Шум (звуковое давление, 27°C)

• Направленный поток воздуха: < 58 дБА
• Воздушный поток спереди назад: < 57 дБА

Характеристики мощности

Тип источника питания

AC/DC/HVDC

Потребляемая мощность переменного тока

• Диапазон номинального входного напряжения: от 100 В до 240 В переменного тока, 50/60 Гц
• Максимальный диапазон входного напряжения: от 90 В до 290 В переменного тока, от 47 до 63 Гц.

Потребляемая мощность постоянного тока

• Диапазон номинального напряжения: от -48 В пост. тока до -60 В пост. тока
• Диапазон максимального напряжения: от -38,4 В пост. тока до -72 В пост. тока

Потребляемая мощность постоянного тока высокого напряжения

• Модуль питания 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
• Диапазон номинального напряжения: 240 В пост. тока
• Максимальный диапазон напряжения: от 190 В до 290 В постоянного тока
• Высоковольтный модуль питания постоянного тока мощностью 1200 Вт (серия PHD1K2S12):
• Диапазон номинального напряжения: от 240 В до 380 В постоянного тока
• Максимальный диапазон напряжения: от 190 В до 400 В постоянного тока

Номинальный входной ток

• Модуль питания 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
• 8 А (от 100 В до 240 В переменного тока)
• 4 А (240 В пост. тока)
• Модуль питания постоянного тока мощностью 1000 Вт (серия PDC1000S12): 30 А (от -48 В до -60 В постоянного тока)
• Модуль питания постоянного тока высокого напряжения 1200 Вт (серия PHD1K2S12): 8 А

Энергопотребление шасси

Максимальная потребляемая мощность

384 Вт

Типичное энергопотребление

• 226 Вт (пропускная способность 100 %, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные силовые модули)
• 261 Вт (пропускная способность 100 %, оптические модули ближнего действия на всех оптических портах, модули двойной мощности)

Тепловыделение корпуса

Максимальное тепловыделение

1310 БТЕ/час

Типичное тепловыделение

• 771 БТЕ/ч (100% пропускная способность, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные силовые модули)
• 891 БТЕ/ч (пропускная способность 100 %, оптические модули ближнего действия на всех оптических портах, модули двойной мощности)

Защита от перегрузки

Модуль питания:

• Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме
• Постоянный ток: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
• HVDC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

Рассеивание тепла

Режим отвода тепла

Воздушное охлаждение

Расход воздуха

От передней к задней или от задней к передней, в зависимости от модулей вентиляторов и модулей питания

Надежность и доступность

Резервный модуль питания

Резервное копирование 1+1

Резервный модуль вентилятора

Устройство поддерживает резервирование 3+1 вентиляторных модулей, работающих в режиме горячего резерва. Система может нормально работать в течение короткого времени после отказа одного модуля вентилятора. Рекомендуется немедленно заменить неисправный модуль вентилятора.

Горячая замена

Поддерживается всеми силовыми модулями и модулями вентиляторов

Среднее время наработки на отказ (MTBF)

47,81 года

Среднее время ремонта (MTTR)

1,95 часа

Доступность

0,9999962836

Технические характеристики

Процессор

1,4 ГГц, четырехъядерный

DRAM-память

4ГБ

НИ Флэш

64 МБ

Флэш-память NAND

4ГБ

Куча

Сервисный порт, поддерживающий функцию стекирования

Оптические порты 25GE и оптические порты 100GE

Сертификация

• Соответствие стандартам безопасности
• Соответствие стандартам ЭМС
• Соответствие экологическим стандартам
