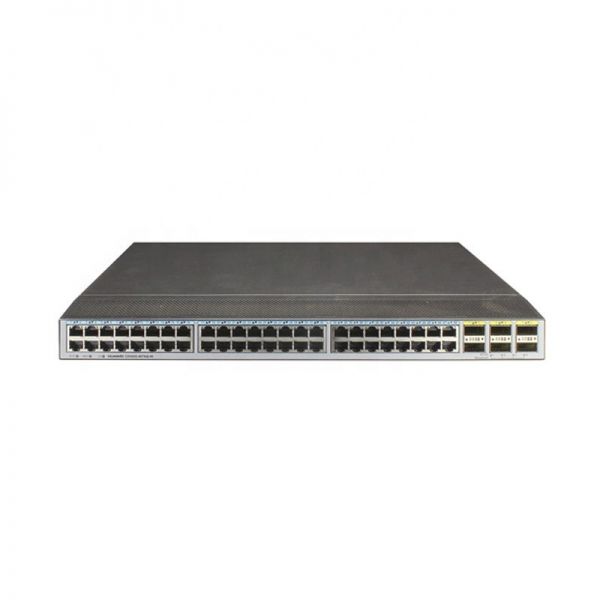

CE6856-HI-F-B0A Switch

CE6856-HI-F-B0A Спецификация

Элемент

Описание

Физические характеристики

• Размеры (Ш x Г x В): 442,0 мм x 420,0 мм x 43,6 мм (17,4 дюйма x 16,5 дюйма x 1,72 дюйма)

Параметры среды

Температура

• Рабочая температура: от 0°C до 40°C (от 32°F до 104°F) на высоте 0-1800 м (0-5906 футов)

ПРИМЕЧАНИЕ:

При высоте над уровнем моря 1800–5000 м (5096–16404 фута) максимальная рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута).

• Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

Относительная влажность

От 5% до 95% относительной влажности, без конденсации

Высота

< 5000 м (16404 футов)

Шум (звуковое давление, 27°C)

• Направленный поток воздуха: < 56 дБА
• Воздушный поток спереди назад: < 58 дБА

Характеристики мощности

Тип источника питания

ПЕРЕМЕННЫЙ ТОК

Потребляемая мощность переменного тока

• Диапазон номинального входного напряжения: от 100 В до 240 В переменного тока, 50/60 Гц
• Максимальный диапазон входного напряжения: от 90 В до 290 В переменного тока, от 47 до 63 Гц.

Потребляемая мощность постоянного тока

• Диапазон номинального напряжения: от -48 В пост. тока до -60 В пост. тока
• Диапазон максимального напряжения: от -38,4 В пост. тока до -72 В пост. тока

Потребляемая мощность постоянного тока высокого напряжения

Не поддерживается

Номинальный входной ток

• Мощность постоянного тока 350 Вт (серия PDC-350WA): 11 А (от -48 В до -60 В пост. тока)
• Мощность переменного тока 600 Вт (серия PAC-600WA): 9 А (от 100 В до 240 В переменного тока)

Энергопотребление шасси

Максимальная потребляемая мощность

216 Вт

Типичное энергопотребление

116 Вт (пропускная способность 100 %, кабели SFP+ на 48 портов и кабели QSFP+ на 6 портов, двойные модули питания)

Тепловыделение корпуса

Максимальное тепловыделение

737 БТЕ/час

Типичное тепловыделение

396 БТЕ/ч (пропускная способность 100 %, кабели SFP+ на 48 портов и кабели QSFP+ на 6 портов, двойные модули питания)

Защита от перегрузки

Модуль питания:

• Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме
• Постоянный ток: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

Рассеивание тепла

Режим отвода тепла

Воздушное охлаждение

Расход воздуха

От передней к задней или от задней к передней, в зависимости от модулей вентиляторов и модулей питания

Надежность и доступность

Резервный модуль питания

Резервное копирование 1+1

Резервный модуль вентилятора

Резервное копирование 1+1 не поддерживается

ПРИМЕЧАНИЕ:

Шасси CE6800 использует два модуля вентиляторов, каждый из которых содержит два вентилятора. Четыре вентилятора в корпусе работают в резервном режиме 3+1.

Горячая замена

Поддерживается всеми силовыми модулями и модулями вентиляторов

Среднее время наработки на отказ (MTBF)

48,83 года

Среднее время ремонта (MTTR)

1,73 часа

Доступность

0,99999595166

Технические характеристики

Процессор

1,2 ГГц, четырехъядерный

DRAM-память

4ГБ

НИ Флэш

16 МБ

Флэш-память NAND

1 ГБ

Куча

Сервисный порт, поддерживающий функцию стека

Оптические порты 10GE и оптические порты 40GE

Сертификация

• Соответствие стандартам безопасности
• Соответствие стандартам ЭМС
• Соответствие экологическим стандартам
