CTS-SX20-PHD12X-K9 Обзор
Cisco TelePresence® SX20 Quick Set (Быстрый набор SX20) может превратить любой плоский дисплей в элегантную и мощную систему видеоконференций. SX20 Quick Set предназначен для передачи видео высокой четкости и проведения многосторонних конференций с гибкостью в соответствии с размерами и конфигурациями помещений — и все это по доступной цене. SX20 Quick Set поддерживает дополнительную встроенную поддержку многоточечной связи с технологией Cisco® TelePresence MultiSite, что позволяет пользователям добавлять трех дополнительных участников к видеовызову.
SX20 Quick Set сочетает в себе мощный кодек, премиальное разрешение 1080p, два варианта камеры и функцию двойного дисплея в простом в развертывании и использовании решении. Независимо от того, представляете ли вы малый бизнес, только начинающий работу с телеприсутствием, или крупное предприятие, стремящееся расширить существующее развертывание, SX20 Quick Set обеспечивает производительность, которую вы ожидаете от более дорогих систем, — в компактном, многофункциональном и доступном корпусе.
Краткие характеристики

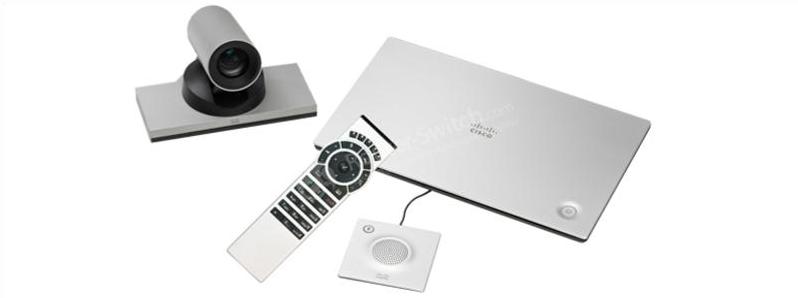

На рис. 1 показан внешний вид CTS-SX20-PHD12X-K9 .
В Таблице 1 показаны краткие характеристики.
| Модель | CTS-SX20-PHD12X-K9 |
| Программная совместимость | ● Программное обеспечение Cisco TelePresence версии TC 5.1 или выше. ● ПО Cisco Collaboration Endpoint Software версии 8.0 или выше (требуется пульт дистанционного управления Touch 10 или TRC6) |
| Товар доставлен с | ● Кодек SX20 ● Камера Cisco TelePresence Precision (на выбор Precision 40 или 12X) ● Пульт дистанционного управления TRC6 ● Кабели и блок питания |
| Дополнительные аппаратные компоненты | ● Cisco TelePresence Touch 10 ● Комплект для настенного монтажа ● Дополнительный микрофон ● Презентационный кабель (VGA или HDMI) ● Кронштейн крепления камеры для P40 или 12X ● Запасной: пульт дистанционного управления TRC5 для использования с программным обеспечением TC 7.3 можно приобрести как запасной. |
| Пропускная способность | ● H.323 и SIP до 6 Мбит/с |
| Минимальная пропускная способность для разрешения/частоты кадров | ● 720p30 от 768 кбит/с ● 720p60 от 1152 кбит/с ● 1080p30 от 1472 кбит/с ● 1080p60 от 2560 кбит/с |
| Обход брандмауэра | ● Технология Cisco TelePresence Expressway ● Обход брандмауэра H.460.18, H.460.19 |
| Стандарты видео | ● Н.263, Н.263+, Н.264 |
| Особенности видео | ● Собственный широкоэкранный формат 16:9 ● Расширенные макеты экрана ● Локальный автоматический макет |
| Видео входы | Один HDMI и один DVI-I (аналоговый и цифровой); поддерживает форматы до максимального разрешения 1920x1080 при 60 кадрах в секунду (HD1080p60), в том числе: ● 640 x 480 ● 720 x 480 ● 720 x 576 ● 800 x 600 ● 848 x 480 ● 1024x768 ● 1152x864 ● 1280 x 720 ● 1280x1024 ● 1280 x 768 ● 1280 x 800 ● 1280 x 960 ● 1360 x 768 ● 1366x768 ● 1400 x 1050 ● 1440 x 900 ● 1680x1050 ● 1920x1080 Расширенные идентификационные данные дисплея (EDID) |
| Видео выходы (два выхода) | Два выхода HDMI Поддерживаемые форматы: ● 1920 x 1080 при 60 кадрах в секунду (1080p60) ● 1920 x 1080 при 50 кадрах в секунду (1080p50) ● 1280 x 720 при 60 кадрах в секунду (720p60) ● 1280 x 720 при 50 кадрах в секунду (720p50) ● 1366 x 768 при 60 кадрах в секунду (WXGA) ● 1360 x 768 при 60 кадрах в секунду (WXGA) ● 1280 x 768 при 60 кадрах в секунду (WXGA) ● 1280 x 1024 при 60 кадрах в секунду �� 1024 x 768 при 60 кадрах в секунду Управление питанием монитора VESA (DPM) CEC Power Management поддерживается на выходе HDMI EDID Разрешения живого видео (кодирование и декодирование): ● 176 x 144@30, 60 кадр/с (QCIF) (только декодирование) ● 352 x 288@30, 60 кадр/с (CIF) ● 512 x 288@30, 60 кадр/с (w288p) ● 576 x 448@30, 60 кадр/с (448p) ● 768 x 448@30, 60 кадр/с (w448p) ● 704 x 576@30, 60 кадр/с (4CIF) ● 1024 x 576@30, 60 кадр/с (w576p) ● 640 x 480@30, 60 кадр/с (VGA) ● 800 x 600@30, 60 кадр/с (SVGA) ● 1024 x 768@30, 60 кадр/с (XGA) ● 1280 x 768@30, 60 кадр/с (WXGA) ● 1280 x 720@30, 60 кадр/с (HD720p) ● 1920 x 1080@30, 60 кадр/с (HD1080p) |
| Аудио стандарты | ● G.711, G.722, G.722.1, G.728, G.729, AAC-LD и OPUS |
| Аудио функции | ● Высококачественное стерео 20 кГц ● Два акустических эхокомпенсатора ● Автоматическая регулировка усиления (АРУ) ● Интеграция со сторонними аудиосистемами ● Автоматическое шумоподавление ● Активная синхронизация губ |
| Аудиовходы | ● Два микрофона, 4-контактный мини-разъем ● Один миниджек для линейного входа (стерео) ● Один аудиовход с камеры (HDMI) |
| Аудио выходы | ● Один миниджек для линейного выхода (стерео) ● Один HDMI (цифровой основной звук) |
| Двойной поток | ● Двойной поток H.239 (H.323) ● Двойной поток BFCP (SIP) ● Поддержка разрешений до 1080p при 30 кадрах в секунду. |
| Многоточечная поддержка | ● Встроенная четырехсторонняя конференц-связь SIP/H.323 с опцией MultiSite ● Поддержка специальных конференций посредством: ◦ Группа мультимедийных ресурсов Unified Communications Manager (требуется MCU Cisco TelePresence) ◦ Cisco TelePresence Multiway [требуется Cisco TelePresence Video Communication Server (Cisco VCS) и Cisco TelePresence MCU] ● Возможность естественного присоединения к многоточечным конференциям, размещенным на многоточечном коммутаторе Cisco Telepresence (CTMS) для конференц-связи (SVC). |
| Функции MultiSite (встроенная многоточечная связь) (дополнительное обновление) | ● Адаптивный SIP/H.323 MultiSite; разрешение до 720p30 ◦ 3-стороннее разрешение до 720p30 ◦ 4-стороннее разрешение до 576p30 ● Полное индивидуальное транскодирование аудио и видео ● Индивидуальные макеты в непрерывном присутствии MultiSite ● H.323/SIP/VoIP в одной конференции ● Поддержка презентации (H.239/BFCP) от любого участника с разрешением до 1080p15. ● Лучшее впечатление (автоматические макеты непрерывного присутствия) ● H.264, шифрование и двойной поток с любого сайта ● Снижение скорости IP-адреса ● Участники могут быть добавлены по телефону, или организатор может позвонить по телефону. ● Скорость конференц-связи до 6 Мбит/с. |
| Протоколы | ● Н.323 ● SIP ● ISDN (требуется Cisco TelePresence ISDN Link) |
| Встроенное шифрование | ● H.323 и SIP точка-точка ● На основе стандартов: H.235 v3 и Advanced Encryption Standard (AES) ● Автоматическая генерация и обмен ключами ● Поддерживается двойной поток |
| Функции IP-сети | ● DNS-поиск конфигурации службы. ● Дифференцированные услуги (качество обслуживания [QoS]) ● IP-адаптивное управление полосой пропускания (включая управление потоком) ● Автоматическое обнаружение привратника ● Динамическое воспроизведение и буферизация с синхронизацией губ. ● Двухтональные многочастотные (DTMF) тоны H.245 в H.323 ● Тональные сигналы DTMF RFC 4733 в SIP ● Поддержка даты и времени с использованием сетевого протокола времени (NTP). ● Снижение скорости на основе потери пакетов ● Набор универсального идентификатора ресурса (URI) ● TCP/IP ● DHCP ● Аутентификация сети 802.1x ● Виртуальная локальная сеть 802.1Q ● 802.1p (QoS и класс обслуживания [QoS]) ● ClearPath |
| Cisco Unified Communications Manager (требуется Cisco Unified Communications Manager версии 8.6 или выше) | ● Собственная регистрация в Cisco Unified Communications Manager. ● Базовая подготовка Cisco Unified Communications Manager. ● Обновление программного обеспечения с помощью Cisco Unified Communications Manager. ● Поддержка Cisco Discovery Protocol и DHCP option 150. ● Основные функции телефонии, такие как удержание/возобновление/перевод и поиск в корпоративном каталоге. |
| Сервер видеосвязи Cisco | ● Рекомендовать последнюю версию программного обеспечения |
| Поддержка сети IPv6 | ● Поддержка единого стека вызовов для H323 и SIP. ● Двойной стек IPv4 и IPv6 для DHCP, SSH, HTTP, HTTPS, DNS, DiffServ ● Поддержка как статической, так и автоматической настройки IP (автоматическая настройка адресов без сохранения состояния) |
| Функции безопасности | ● Управление с использованием HTTPS и SSH. ● Пароль администратора IP ● Пароль администратора меню ● Отключить IP-сервисы. ● Защита сетевых настроек |
| Сетевые интерфейсы | ● Один LAN и Ethernet (RJ-45) 10/100/1000 Мбит |
| Другие интерфейсы | ● Два USB-порта можно использовать для последовательного управления. |
| Управление системой | ● Поддержка пакета управления Cisco TelePresence Management Suite. ● Полное управление с использованием встроенных протоколов SNMP, Telnet, SSH, XML, SOAP. ● Удаленная загрузка ПО: с помощью веб-сервера, безопасное копирование (SCP), HTTP, HTTPS ● Cisco TelePresence Touch 10 (дополнительно) ● Дистанционное управление и система экранного меню |
| Службы каталогов | ● Поддержка локальных каталогов (Мои контакты) ● Неограниченное количество записей с использованием серверного каталога с поддержкой LDAP и H.350 (требуется Cisco TelePresence Management Suite) ● Неограниченное количество для корпоративного каталога (через Cisco TelePresence Management Suite) ● Принятые звонки с датой и временем ● Совершенные звонки с датой и временем ● Пропущенные вызовы с датой и временем |
| Власть | ● Источник питания с автоматическим определением ● 100–240 В переменного тока, 50/60 Гц ● Максимум 40 Вт для кодека и основной камеры |
| Рабочая температура и влажность | ● Температура окружающей среды от 0°C до 40°C (от 32°F до 104°F) ● От 10% до 90% относительной влажности (RH) |
| Температура хранения и транспортировки | ● от -20°C до 60°C (от -4°F до 140°F) при относительной влажности 10–90 % (без конденсации) |
| Размеры кодека SX20 | ● Ширина: 11,8 дюйма (30,0 см) ● Высота: 1,4 дюйма (3,4 см) ● Глубина: 7,1 дюйма (18,0 см) ● Вес: 3,1 фунта (1,4 кг) |
