QSFP-100G-ER4L-S= Спецификация

Описание

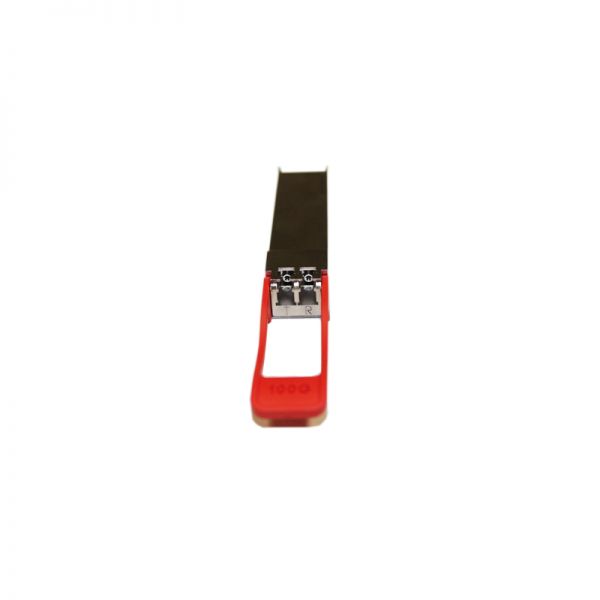

Приемопередатчик Cisco 100GBASE QSFP, радиус действия 40 км по SMF, дуплексный LC

Размеры

13,5 х 18,4 х 72,4 мм

Технические характеристики кабелей порта QSFP

Номинальная длина волны (нм)

1295, 1300, 1304, 1309

Тип кабеля

SMF

Размер ядра (микроны)

G.652

Модальная пропускная способность (МГц*км)* ¹

\

Длина кабеля

40 км (с хостом FEC)

30 км (без хоста FEC)

Потребляемая мощность (Вт)

4,5

Цвет язычка

Рад

* ¹ Указан для длины волны передачи. Для QSFP-40/100-SRBD модальная полоса пропускания указана на уровне 850 нм.

Оптические характеристики

Продукт

QSFP-100G-ER4L-S ^*4

Мощность передачи (дБм) на полосу ^*2

Макс:+6,5

Мин:-2,5

Мощность приема (дБм) на полосу ^*2*3

Макс: -3,5

Мин.: -20,5 ^{* 5} (с FEC)

-17 ^*5 (без ФЭК)

Мощность приема (дБм) на полосу

Четыре полосы: 1295, 1300, 1304, 1309

^*2 Мощность передатчика и приемника является средней оптической мощностью, если не указано иное.

^*3 Оптическая мощность на RX носит информационный характер. Полученная мощность в этом диапазоне необходима, но не обеспечивает работу

^*4 Минимальные вносимые потери канала составляют 6,4 дБ для QSFP-100G-ER4L-S.

^*5 V01 QSFP-100G-ER4L-S допускает диапазон мощности передачи от +4,5 (макс.) до -2,9 (мин.) и диапазон мощности приема от -4,9 (макс.) до -19,9 (мин.)

Условия окружающей среды и требования к питанию

Коммерческая температура

от 0 до 70 ° C (от 32 до 158 ° F)

Температура хранения

от -40 до 85° C (от -40 до 185° F )

Соответствие нормативным требованиям и стандартам

Стандарты

• SFF-8665: QSFP+ 28 Гбит/с 4X Pluggable Transceiver Solution (QSFP28) — версия 1.8, 10 мая 2013 г.

• SFF-8636: Общий интерфейс управления — ПРОЕКТ, ред. 1.9, 12 мая 2014 г.

• Стандарт IEEE 802.3 ™ -2012 для Ethernet

• IEEE 802.3ba, поправка к IEEE Std 802.3-2012.

• IEEE 802.3bm, поправка к IEEE Std 802.3-2012 (D3.1, 1 августа 2014 г.)

•GR-20-CORE: Общие требования к оптическому волокну и оптоволоконному кабелю

•GR-326-CORE: Общие требования к одномодовым оптическим соединителям и узлам перемычек

•GR-468-CORE: Общие требования к оптоэлектронным устройствам, используемым в телекоммуникационном оборудовании.

•GR-1435-CORE: Общие требования к многоволоконным оптическим соединителям

• RoHS 6

Безопасность

•Оболочка кабеля медных модулей QSFP соответствует стандарту UL E116441.

• Медные кабели QSFP соответствуют требованиям ELV
