C9400-SUP-1XL-Y Обзор
Cisco Catalyst C9400-SUP-1XL-Y Supervisor Engine — это супервизор нового поколения, оптимизированный для уровня ядра и агрегации корпоративного класса и поддерживающий скорость до 240 Гбит/с на слот с восходящими каналами 25G. Supervisor Engine-1XL-Y обеспечивает уникальную защиту инвестиций благодаря возможности подключения восходящей линии связи 25G, которая становится популярной альтернативой 10G в ядре.
Краткие характеристики

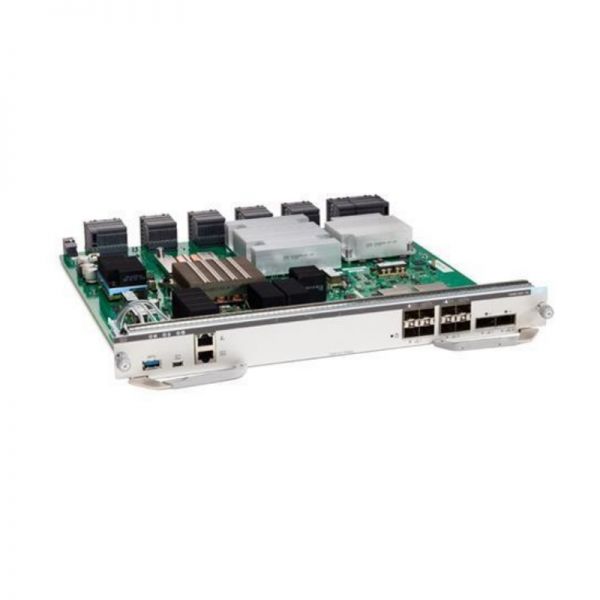

На рис. 1 показан внешний вид C9400-SUP-1 XL-Y .
C9400-SUP-1XL-Y/C9400-SUP-1XL-Y.jpg" title="C9400-SUP-1XL-Y">
В Таблице 1 показаны краткие характеристики.
| Код продукта | |
| Централизованная проводная емкость | До 1,44 Тбит/с |
| Емкость коммутации на слот | 240 Гбит/с — C9404R 120 Гбит/с — C9407R 80 Гбит/с — C9410R |
| Общее количество MAC-адресов | До 64 000 |
| Общее количество маршрутов IPv4 (ARP плюс изученные маршруты) | До 144 000 |
| Записи маршрутизации IPv4 | До 144,00 |
| Записи маршрутизации IPv6 | До 56 000 |
| Многоадресные маршруты | Уровень 2 до 16 000 Уровень 3 до 32 000 |
| Физические характеристики
| (В x Ш x Г): 1,6 x 14,92 x 14,57 дюйма (4,06 x 37,90 x 37,00 см) Вес: 10 фунтов (4,5 кг) |
информация о продукте
Модули Supervisor Engine Cisco C9400 обладают следующими преимуществами:
• Платформа Cisco Unified Access Data Plane (UADP) 2.0 ASIC готова к использованию технологий следующего поколения благодаря программируемому конвейеру, возможностям микродвижка и настраиваемому распределению уровней 2 и 3 на основе шаблонов, переадресации, списку управления доступом (ACL) и Записи о качестве обслуживания (QoS)
• Intel 2,4 ГГц x86 с локальным хранилищем SATA SSD до 960 ГБ для размещения приложений на основе контейнеров.
• Проводная коммутационная способность до 1,44 Тбит/с (IPv4) с пропускной способностью 900 млн пакетов в секунду
• До двух неблокируемых восходящих каналов 25 Gigabit Ethernet на супервизоре C9400-SUP-1XL-Y.
• До двух неблокируемых восходящих каналов 40 Gigabit Ethernet (Quad Small Form-Factor Pluggable [QSFP]) и до восьми неблокируемых восходящих каналов 10 Gigabit Ethernet (SFP+)
• Поддержка SFP на восходящих каналах для обеспечения гибкости до восьми портов Gigabit Ethernet.
• 384 неблокируемых порта 10/100/1000 RJ-45
• 392 неблокируемых порта 1 Gigabit Ethernet Fiber (SFP)
• 200 портов 10 Gigabit Ethernet SFP+ (восемь восходящих каналов плюс 192 порта линейных карт)
• Возможности Cisco UPOE®+ (90 Вт) на 263 портах одновременно
• Возможности Cisco UPOE (60 Вт)/PoE+ (30 Вт) на 384 портах одновременно
• Гибкий NetFlow (FNF) на аппаратной скорости линии, обеспечивающий сбор до 384 000 потоков.
• Аппаратная поддержка IPv6, обеспечивающая переадресацию на скорости передачи для сетей IPv6.
• Поддержка двух стеков для IPv4 и IPv6, а также динамическое распределение таблиц аппаратной переадресации для упрощения миграции с IPv4 на IPv6.
• Поддержка как статического, так и динамического NAT и преобразования адресов портов (PAT).
• Масштабируемые таблицы маршрутизации (IPv4, IPv6 и многоадресная рассылка) и таблицы уровня 2.
• Open Cisco IOS XE. Эта современная операционная система для предприятий обеспечивает поддержку программируемости на основе моделей, встроенных сценариев Python, потоковой телеметрии, размещения приложений на основе контейнеров и исправления критических ошибок. ОС также имеет встроенные средства защиты от атак во время выполнения.
• SD-Access : Коммутаторы Cisco Catalyst серии 9400 образуют основу для SD-Access — ведущей корпоративной архитектуры Cisco , которая включает:
- Автоматизация на основе политик от периферии до облака
- Сегментация и микросегментация стали проще благодаря предсказуемой производительности и масштабируемости.
- Автоматизация через Cisco DNA Center ™
- Политика через Cisco Identity Services Engine (ISE)
- Обеспечение безопасности сети через Network Data Platform
- Возможность быстрее запускать новые бизнес-услуги и значительно сокращать время решения проблем
• Включено Plug and Play (PnP) : простое, безопасное, унифицированное и интегрированное предложение упрощает развертывание новых филиалов или устройств в кампусе, а также может использоваться для обновления существующей сети.
• Расширенная безопасность
- Аналитика зашифрованного трафика Cisco (ETA): вы получаете преимущества машинного обучения для выявления и принятия мер в отношении угроз или аномалий в вашей сети, включая обнаружение вредоносных программ в зашифрованном трафике (без расшифровки) и обнаружение распределенных аномалий.
- Поддержка AES-256 1 с мощным алгоритмом шифрования MACsec-256 доступна на аппаратном уровне.
- Надежные системы: поддержка безопасной уникальной идентификации устройства (SUDI) для защищенной от несанкционированного доступа функции идентификации устройства PnP обеспечивает автоматическую подготовку, позволяя вашему устройству показывать сертификат серверу, чтобы иметь возможность попасть в вашу сеть.
1 В настоящее время MACsec не поддерживается аппаратно в модуле управления C9400-SUP-1XL-Y.
Поддерживаемые продукты
В Таблице 2 показаны поддерживаемые продукты.
| Переключатели | |
| Корпус Cisco Catalyst серии 9400 с 4 слотами | |
| Корпус Cisco Catalyst серии 9400 с 7 слотами | |
| Корпус Cisco Catalyst серии 9400 с 10 слотами | |
| Линейные карты | |
| Cisco Catalyst серии 9400, 48 портов UPOE 10/100/1000 (RJ-45) | |
| Cisco Catalyst серии 9400, 48 портов, 10/100/1000 (RJ-45) | |
| Cisco Catalyst серии 9400, 48 портов UPOE с 24p mGig 24p RJ-45 | |
| Cisco Catalyst серии 9400 с 24 портами 10 Gigabit Ethernet (SFP+) | |
| Cisco Catalyst серии 9400, 48 портов POE+ 10/100/1000 (RJ-45) | |
| Cisco Catalyst серии 9400, 24 порта Gigabit Ethernet (SFP) | |
| Cisco Catalyst серии 9400, 48 портов Gigabit Ethernet (SFP) | |
| Cisco Catalyst серии 9400, 48 портов UPOE+ 10/100/1000 (RJ-45) | |
Сравните с аналогичными товарами
Таблица 3 показывает сравнение.
| Код продукта | ||
| Централизованная проводная емкость | До 1,44 Тбит/с | До 1,44 Тбит/с |
| Общее количество маршрутов IPv4 (ARP плюс изученные маршруты) | До 112 000 | До 144 000 |
| ДРАМ | 16 Гб | 16 Гб |
| Вспышка | 10 ГБ | 10 ГБ |
| Идентификаторы VLAN | 4096 | 4096 |
| Емкость твердотельного накопителя | 960 ГБ | 960 ГБ |
| Емкость коммутации на слот | 240 Гбит/с — C9404R 120 Гбит/с — C9407R 80 Гбит/с — C9410R | 80 Гбит/с — C9404R 80 Гбит/с — C9407R 80 Гбит/с — C9410R |
| Среднее время безотказной работы | 237 670 часов | 253 010 часов |
| Записи маршрутизации IPv4 | До 112 000 | До 144 000 |
| Многоадресные маршруты | До 16 000 | Уровень 2 до 16 000 Уровень 3 до 32 000 |
