C6800-SUP6T-XL= Обзор
C6800-SUP6T-XL= — это Cisco Catalyst 6800 Series Supervisor Engine 6T XL Spare. Catalyst 6800 Sup6T (440G/слот) с 8x10GE, 2x40GE (XL).
Краткие характеристики

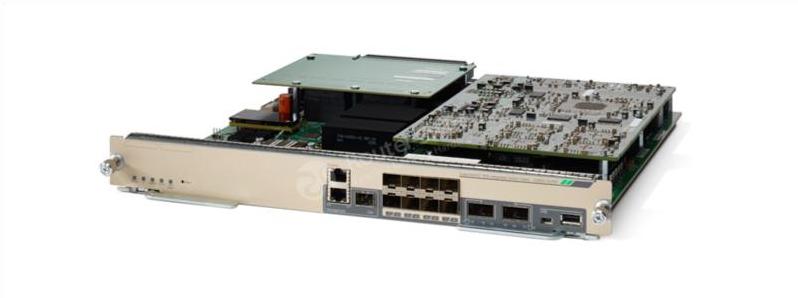

На рис. 1 показан внешний вид C6800-SUP6T-XL=.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-SUP6T= |
| Восходящие порты | · 8 портов малого форм-фактора Pluggable Plus (SFP+) 1 Гбит/с или 10 Гбит/с · 2 порта QSFP 40 Гбит/с |
| Консольные порты | ·Серийный номер RJ-45 ·Консоль USB mini B USB · Ethernet-порт управления RJ-45 · Порт управления оптоволоконным кабелем SFP |
| Программные пакеты | · IP-услуги · Расширенное предприятие |
| ДРАМ | 4 ГБ DDR3 для Standard и XL |
| Загрузочный диск | 4 ГБ (e-USB) |
| Переключатель ткани | Коммутационная матрица поперечных перемычек 6 Тбит/с с 28 каналами фабрики |
| Сервисные модули | Сервисные модули не поддерживаются |
| Программная совместимость | Программное обеспечение Cisco IOS версии 15.3(1)SY и будущих версий |
| Требования к слоту | Занимает слоты Supervisor следующим образом: ·3-слотовое E-шасси – слоты 1 и 2·4-слотовое E-шасси – слоты 1 и 2 ·Шасси E с 6 слотами – слоты 5 и 6 ·Шасси 6807-XL с 7 слотами – слоты 3 и 4 ·Шасси VE с 9 слотами – слоты 5 и 6 ·Шасси E с 9 слотами – слоты 5 и 6 · E-шасси с 13 слотами – слоты 7 и 8 |
| Маршруты | До 1024 КБ (IPv4) До 512 КБ (IPv6) |
| Хэш EtherChannel | 8 бит |
| Встроенная память | 4ГБ |
| записи MAC | 128К |
| Получение и передача очередей | По умолчанию: 1p7q4t Настраиваемый: 2p6q4t |
| Безопасность порта | Да |
| Потребляемая мощность | · Стандарт: максимум 341 Вт ·XL: 354 Вт максимум |
| Физические размеры (В x Ш x Г) | 1,73 х 14,4 х 16 дюймов (4,4 х 36,6 х 40,6 см) |
| Масса | 11,64 фунта, 11,73 фунта (XL) |
информация о продукте

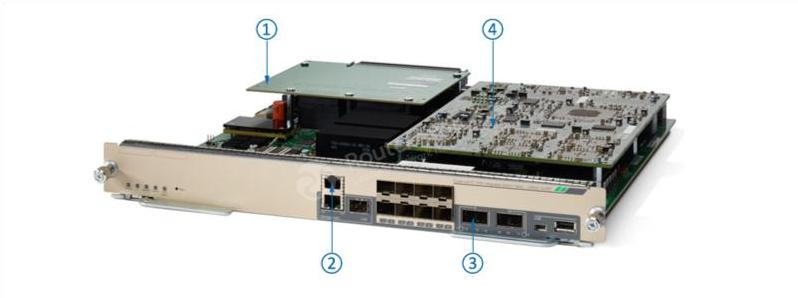

На рис. 2 показан вид спереди C6800-SUP6T-XL=.
Примечание:
| ① | Улучшенная коммутационная матрица обеспечивает пропускную способность 440 Гбит/с на слот в C6807-XL |
| ② | Оптоволоконные/медные порты управления |
| ③ | 2 восходящих канала x40G (QSFP) и 8 восходящих каналов x10G (SFP+) |
| ④ | Высокопроизводительная плоскость управления с ЦП 2,5 ГГц |
Аксессуары
В таблице 2 показаны рекомендуемые элементы для C6800-SUP6T-XL=.
| Категория | Модель | Описание |
| Параметры КСФП
| Пассивный медный кабель-разветвитель QSFP-4xSFP10G, 5 м | |
| Трансивер QSFP 40GBASE-LR4 OTN, LC, 10 км | ||
| Варианты 10G SFP
| SFP-10G-AOC3M | Активный оптический кабель 10GBASE SFP+, 3 м |
| Кабель 10GBASE-CU SFP+, 5 метров | ||
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM |
Сравните с аналогичными товарами
В таблице 3 показано сравнение C6800-SUP6T-XL= и C6800-SUP6T=.
| Модель | C6800-SUP6T-XL= | C6800-SUP6T= |
| Восходящие порты | · 8 портов малого форм-фактора Pluggable Plus (SFP+) 1 Гбит/с или 10 Гбит/с · 2 порта QSFP 40 Гбит/с | · 8 портов малого форм-фактора Pluggable Plus (SFP+) 1 Гбит/с или 10 Гбит/с · 2 порта QSFP 40 Гбит/с |
| записи MAC | 128К | 128К |
| Маршруты | До 1024 КБ (IPv4) До 512 КБ (IPv6) | 256 КБ (IPv4) 128 КБ (IPv6) |
| Записи ACL | 256 КБ для QoS и безопасности | 64 КБ общего доступа для QoS и безопасности |
| Записи ACL безопасности | 256 КБ для QoS и безопасности | 64 КБ общего доступа для QoS и безопасности |
| ACL-список портов | 8К | 8К |
