C6800-8P10G= Обзор
Коммутаторы семейства Cisco Catalyst 6800 предлагают различные модули 10-Gigabit Ethernet. Работая вместе с Catalyst 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G и VS-S2T-10GXL), они могут удовлетворять различные потребности развертывания в кампусе. Семейство включает три модуля: 32-портовый, 16-портовый и 8-портовый оптоволоконный модуль Catalyst 6800 10-Gigabit Ethernet. C6800-8P10G= — это 8-портовый 10-гигабитный оптоволоконный модуль Catalyst 6800, который обеспечивает два порта 40G, восемь 10G, восемь полнодуплексных портов трансивера 1G.
Краткие характеристики

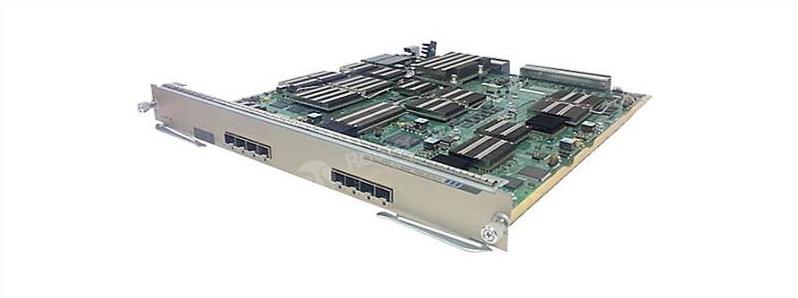

На рис. 1 показан 8-портовый оптоволоконный модуль 10-Gigabit Ethernet серии 6800.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-8P10G= |
| Портов на модуль | ·8 портов — восемь портов 1G, или восемь портов 10G, или два порта 40G. ·Порты нумеруются слева направо. ·2 группы портов. Диапазоны портов на группу портов: · от 1 до 4 · от 5 до 8 |
| Подключение объединительной платы | Пропускная способность объединительной платы 80 Гбит/с в шасси Catalyst 6807-XL и 6500-E |
| Поддержка шасси/слота | Может занимать слоты 1-2 и 5-7 в Cisco Catalyst 6807-XL. Может занимать любой слот в Cisco Catalyst 6503E, 6504E, 6506E, 6509E и 6509-VE. Может занимать слоты 1–6 и 9–13 в Cisco Catalyst 6513-E. |
| Максимальный размер кадра | До 9216 байт на кадр |
| Уровень переподписки модуля | 1:1 (при использовании всех восьми портов 10G). |
| Количество форвардеров | 1 |
| Поддержка Supervisor Engine | · Супервизор двигателя 2Т-10ГЭ · Супервизор Engine 6T |
| Поддержка программного обеспечения | С Supervisor Engine 2T-10GE — Cisco IOS версии 15.2(1)SY или более поздней версии С Supervisor Engine 6T — Cisco IOS версии 15.3(1)SY или выше |
| Скорость канала ткани | В шасси Cisco Catalyst 6807-XL — 80 ГБ в секунду В шасси Cisco Catalyst серии 6500-E — 80 ГБ в секунду |
| поддержка рефлектометра | Поддерживается трансиверами GLC-T (1G Copper SFP) |
| Поддержка цифрового оптического мониторинга (DOM) | Поддерживается некоторыми трансиверами 1G и 10G Fiber SFP/SFP+ |
| Рабочая Температура | Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C) |
| Размеры (В х Ш х Г) | 1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см) |
| Масса | 11,02 фунта (5,0 кг) |
информация о продукте

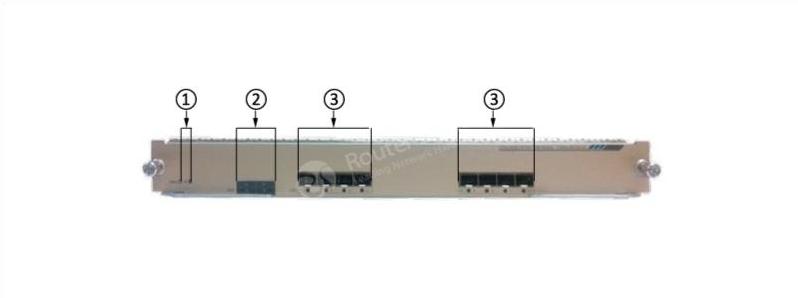

На рис. 2 показана передняя панель модуля Ethernet C6800-8P10G=.
Примечание:
| ① | Светодиоды состояния и идентификации |
| ② | Идентификаторы портов 40G |
| ③ | Порты 10G (всего две группы портов) |
· Наклейка на лицевой панели модуля идентифицирует его как C6800-8P10G или C6800-8P10G-XL в зависимости от того, установлена ли на модуле дочерняя плата WS-F6K-DFC4-E или WS-F6K-DFC4-EXL.
Аксессуары
В таблице 2 показаны рекомендуемые элементы для C6800-8P10G=.
| Категория | Модель | Описание |
| Варианты 10G SFP
| SFP-модуль 10GBASE-LRM | |
| 10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC) | ||
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
