C6800-32P10G-XL= Обзор
Коммутаторы семейства Cisco Catalyst 6800 предлагают различные модули 10-Gigabit Ethernet. Работая вместе с Catalyst 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G и VS-S2T-10GXL), они могут удовлетворять различные потребности развертывания в кампусе. Семейство включает три модуля: 32-портовый, 16-портовый и 8-портовый оптоволоконный модуль Catalyst 6800 10-Gigabit Ethernet. C6800-32P10G-XL= является запасным C6800-32P10G-XL, он обеспечивает восемь портов 40G, тридцать два порта 1G или тридцать два порта приемопередатчика 10G.
Краткие характеристики

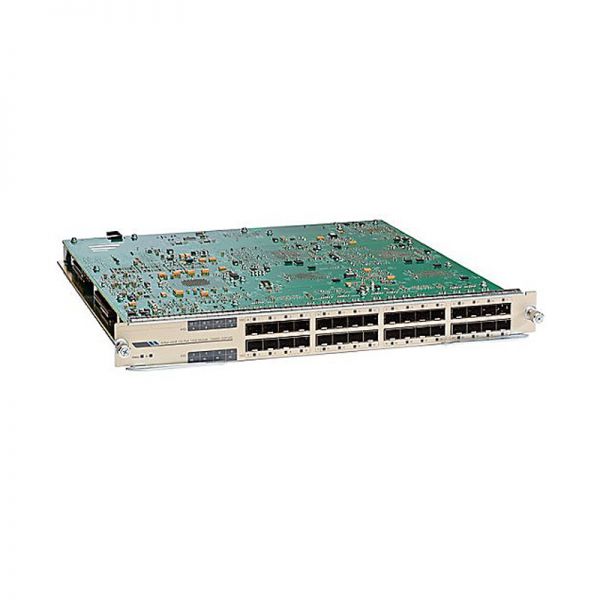

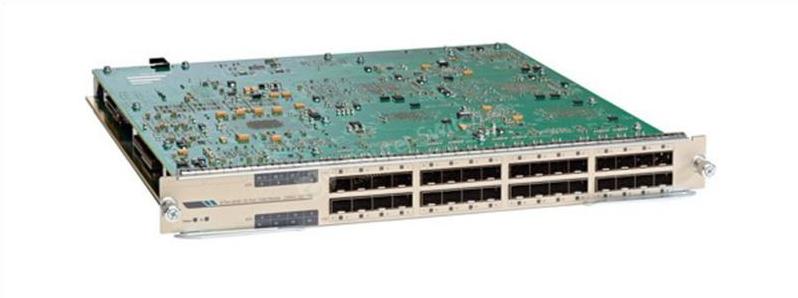

На рис. 1 показан оптоволоконный модуль серии 6800 с 32 портами 10 Gigabit Ethernet.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-32P10G-XL= |
| Портов на модуль | · 32 порта — тридцать два порта 1G, или тридцать два порта 10G, или восемь портов 40G. · Порты нумеруются слева направо. · Верхний ряд имеет порты с нечетными номерами от 1 до 31. · Нижний ряд имеет четные номера портов от 2 до 32. · 4 группы портов. Диапазоны портов на группу портов: ·1, 3, 5, 7, 9,11, 13, 15 ·2, 4, 6, 8, 10, 12, 14, 16 ·17, 19, 21, 23, 25, 27, 29, 31 18, 20, 22, 24, 26, 28, 30, 32 |
| Подключение объединительной платы | Пропускная способность объединительной платы 160 Гбит/с в 6807XL; Пропускная способность объединительной платы 80 Гбит/с в шасси 6500-E |
| Поддержка шасси/слота | Может занимать слоты 1-2 и 5-7 в Cisco Catalyst 6807-XL. Может занимать любой слот в Cisco Catalyst 6503E, 6504E, 6506E, 6509E и 6509-VE. Может занимать слоты 1–6 и 9–13 в Cisco Catalyst 6513-E. |
| Распределенная пересылка и производительность | Поставляется с установленными на заводе двумя (2) дочерними платами DFC4-E или DFC4-EXL. |
| Максимальный размер кадра | До 9216 байт на кадр |
| Уровень переподписки модуля | · Превышение лимита подписки 2:1 в шасси Cisco Catalyst 6807-XL. (Когда используются все тридцать два порта 10G.) · Превышение лимита подписки 4:1 в шасси Cisco Catalyst 6500 серии E (при использовании всех тридцати двух портов 10G). |
| Поддержка Supervisor Engine | Супервизор Двигатель 2Т-10ГЭ Супервизор Двигатель 6T |
| Поддержка программного обеспечения | С Supervisor Engine 2T-10GE — Cisco IOS версии 15.2(1)SY или более поздней версии С Supervisor Engine 6T — Cisco IOS версии 15.3(1)SY или выше |
| Скорость канала ткани | В шасси Cisco Catalyst 6807-XL — 160 ГБ в секунду В шасси Cisco Catalyst серии 6500-E — 80 ГБ в секунду |
| поддержка рефлектометра | Поддерживается трансиверами GLC-T (1G Copper SFP) |
| Поддержка цифрового оптического мониторинга (DOM) | Трансиверы 1G с поддержкой DOM и трансиверы 10G Fiber SFP/SFP+ |
| Тип разъема порта | LC (оптический) или RJ-45 (медный) в зависимости от установленного приемопередатчика SFP. В зависимости от расстояния между конечными портами могут использоваться разные приемопередатчики QSFP+. |
| Размеры (В х Ш х Г) | 1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см) |
| Масса | 14,33 фунта (6,5 кг) |
информация о продукте

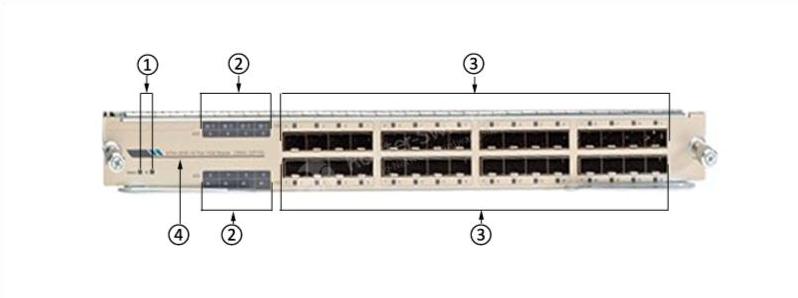

На рис. 2 показана передняя панель модуля Ethernet C6800-32P10G-XL=.
Примечание:
| ① | Светодиоды состояния и идентификации |
| ② | Идентификаторы портов 40G |
| ③ | Порты 10G (всего восемь групп портов) |
| ④ | RFID |
Аксессуары
В таблице 2 показаны рекомендуемые элементы для C6800-32P10G-XL=.
| Категория | Модель | Описание |
| Варианты 10G SFP
| SFP-модуль 10GBASE-LRM | |
| 10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC) | ||
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
