C6800-16P10G-XL= Обзор
C6800-16P10G-XL= представляет собой 16-портовый оптоволоконный модуль 10-Gigabit Ethernet с DFC4XL, он обеспечивает четыре порта 40G, шестнадцать 10G или шестнадцать портов приемопередатчика 1G.
Краткие характеристики

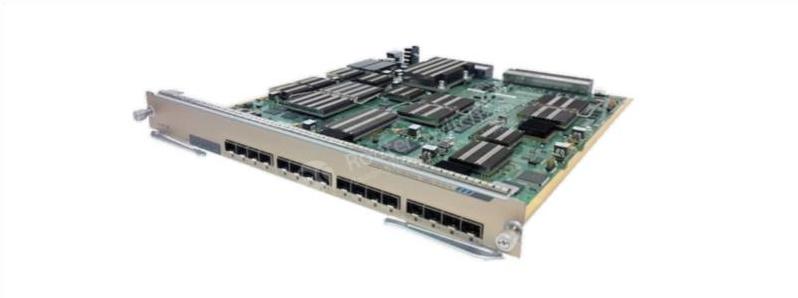

На рис. 1 показан 16-портовый оптоволоконный модуль 10-Gigabit Ethernet серии 6800.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C6800-16P10G-XL= |
| Портов на модуль | · 16 портов — шестнадцать портов 1G, или шестнадцать портов 10G, или четыре порта 40G. ·Порты нумеруются слева направо. ·2 группы портов. Диапазоны портов на группу портов: · от 1 до 8 · с 9 до 16 |
| Расстояние кабеля | Зависит от приемопередатчика SFP, установленного в порт модуля |
| Максимальный размер кадра | До 9216 байт на кадр |
| Уровень переподписки модуля | 2:1 (при использовании всех шестнадцати портов 10G). |
| Поддержка Supervisor Engine | · Супервизор двигателя 2Т-10ГЭ · Супервизор Engine 6T |
| Поддержка программного обеспечения | С Supervisor Engine 2T-10GE — Cisco IOS версии 15.2(1)SY или более поздней версии С Supervisor Engine 6T — Cisco IOS версии 15.3(1)SY или выше |
| Скорость канала ткани | В шасси Cisco Catalyst 6807-XL — 80 ГБ в секунду В шасси Cisco Catalyst серии 6500-E — 80 ГБ в секунду |
| поддержка рефлектометра | Поддерживается трансиверами GLC-T (1G Copper SFP) |
| Поддержка цифрового оптического мониторинга (DOM) | Трансиверы 1G с поддержкой DOM и трансиверы 10G Fiber SFP/SFP+ |
| Рабочая Температура | Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C) |
| Размеры (В х Ш х Г) | 1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см) |
| Масса | 11,02 фунта (5,0 кг) |
информация о продукте

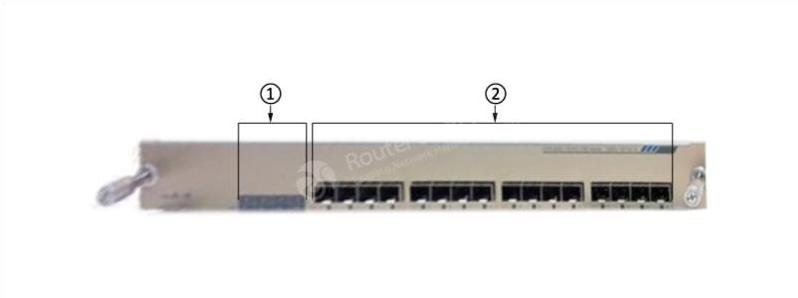

На рис. 2 показана передняя панель модуля Ethernet C6800-16P10G-XL=.
Примечание:
| ① | Идентификаторы портов 40G |
| ② | Порты 10G (всего четыре группы портов) |
· Наклейка на лицевой панели модуля идентифицирует его как C6800-16P10G или C6800-16P10G-XL в зависимости от того, установлена ли в модуле дочерняя плата WS-F6K-DFC4-E или WS-F6K-DFC4-EXL.
Аксессуары
В таблице 2 показаны рекомендуемые элементы для C6800-16P10G-XL=.
| Категория | Модель | Описание |
| Варианты 10G SFP
| SFP-модуль 10GBASE-LRM | |
| 10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC) | ||
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
