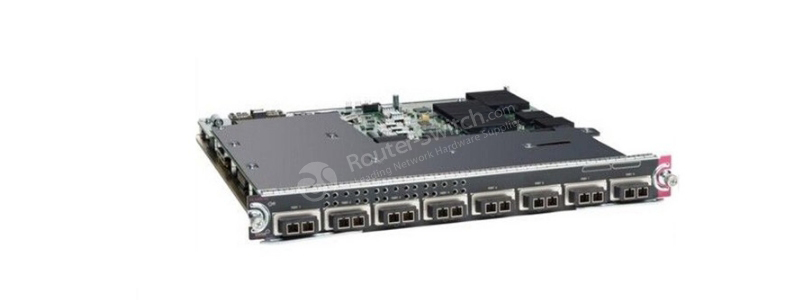

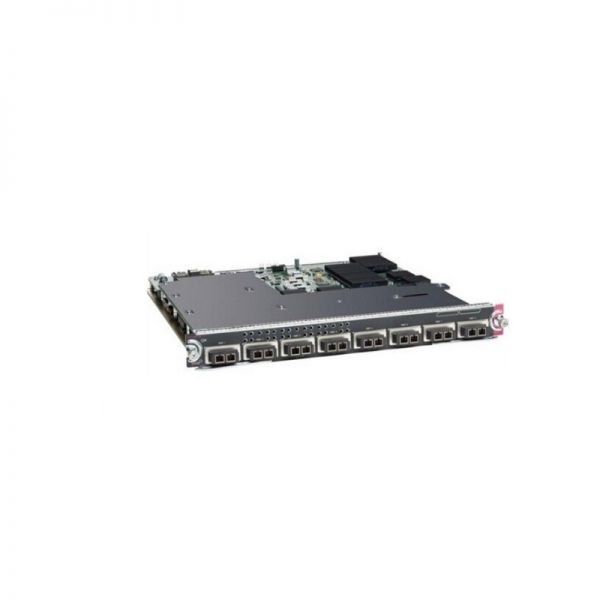

WS-X6908-10G-2TXL Cisco Catalyst 6500 Series Ethernet Module

WS-X6908-10G-2TXL Спецификация

Стандартные протоколы

IEEE 802.1d, IEEE 802.1p, IEEE 802.1q, IEEE 802.1s, IEEE 802.1w, IEEE 802.3x, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3aq и IEEE 802.3an

Физические характеристики

● Занимает один слот в корпусе Cisco Catalyst 6500 серии E.

● Размеры (В x Ш x Г): 1,73 x 14,4 x 16 дюймов (4,4 x 36,6 x 40,6 см)

● Вес: 12,6 фунтов без компонентов X2; ¼ фунта за каждый X2

Условия окружающей среды

Рабочая Температура:

● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C)

● Разработан и испытан для работы при температуре от 0 до 55 °C (от 32 до 130 °F).

● Температура хранения: от -40 до 167°F (от -40 до 75°C)

● Относительная влажность: от 10 до 90 процентов, без конденсации.

Рабочая высота:

● Сертификат агентства для эксплуатации: от -500 до 6500 футов (от -150 до 2000 м)

● Разработан и испытан для работы на высоте от -150 до 3000 м (от -500 до 10 000 футов)

Соответствие нормативным требованиям

Оптоволоконные модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности:

Стандарты ЭМС:

�� FCC, часть 15 (CFR 47), класс A

● ICES-003 Класс А

● VCCI класс А

● EN55022 Класс А

● EN55024

● СИСПР24

● СИСПР 22 Класс А

● AS/NZS CISPR 22, класс A

● ETS 300 386

● КН 22 Класс А

● EN61000-3-2

● EN61000-3-3

● CNS13438 Класс А

Стандарты безопасности:

● UL 60950-1

● CAN/CSA C22.2 № 60950

● EN 60950-1

● МЭК 60950-1

● AS/NZS 60950-1

Уровни критериев NEBS

SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4) [2]

ЕТСИ

● ETS 300 019-2-1, класс 1.2 Хранение

● ETS 300 019-2-2, 2.3 Транспортировка

● ETS 300 019-2-3, класс 3.2 Стационарное использование

Управление сетью

● ETHERLIKE-MIB (RFC 1643)

● IP-MIB и IP-FORWARD-MIB для IPv6.

● IF-MIB (RFC 1573)

● MIB моста (RFC 1493)

● CISCO-STACK-MIB

● CISCO-VTP-MIB

● CISCO-CDP-MIB

● RMON MIB (RFC 1757)

● CISCO-PAGP-MIB

● CISCO-STP-РАСШИРЕНИЯ-MIB

● CISCO-VLAN-МОСТ-MIB

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● СУЩНОСТЬ-MIB (RFC 2037)

● HC-RMON

● RFC1213-MIB (MIB-II)

● СМОН-МИБ

Требования к питанию

● WS-X6908-10G-2TXL: максимум 603 Вт

● На момент написания этого описания окончательные значения мощности неизвестны. Пожалуйста, обратитесь к примечаниям к выпуску 12.2(50)SY для получения этих номеров, если они не указаны здесь.

Индикаторы

● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля).

● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

● Синий маяк: используется для идентификации конкретного модуля в полностью заполненной системе в многосистемной среде.
