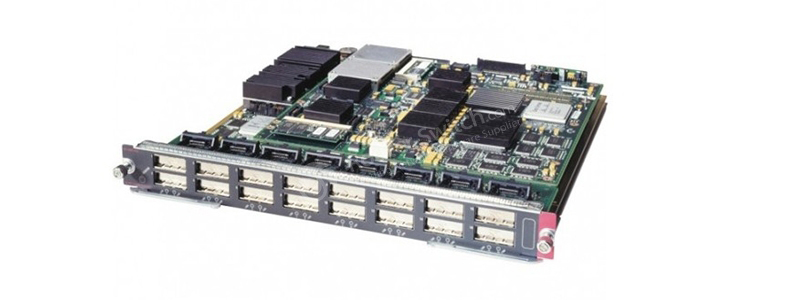

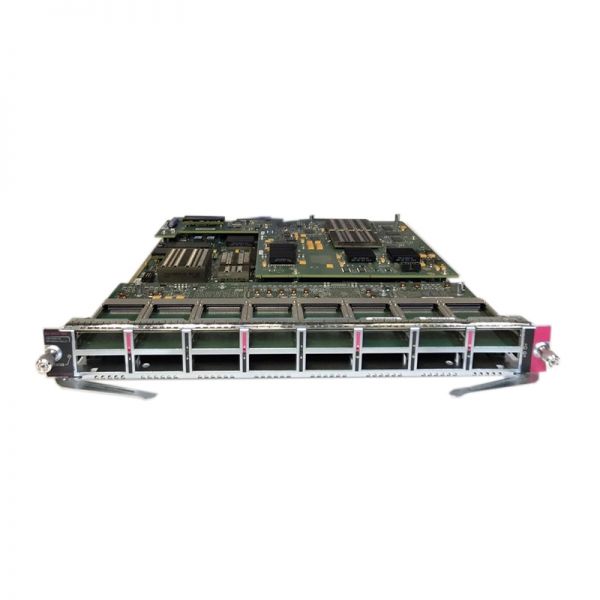

WS-X6816-10G-2T Cisco Catalyst 6500 Series Ethernet Module

Код продукта

WS-X6816-10G-2T

Описание

16-портовый оптоволоконный модуль 10 Gigabit Ethernet серии 6800 с DFC4 и DFC4XL

Особенность

16-портовый оптоволоконный модуль 10GbE

Порты

16

Оптика

Х2

Переключить соединение с тканью

2 x 20 Гбит/с (всего 40 Гбит/с)

Переподписка

4:1 16 портов (режим сверхподписки)

1:1 4 порта (режим производительности)

Экспедиционный двигатель

● WS-X6816-10G-2T: поставляется с DFC4 для распределенной переадресации, поддерживает 256 тыс. записей переадресации, увеличение количества записей ACL до 64 тыс., увеличение количества записей Netflow до 512 тыс. и увеличение скорости пересылки IPv4 до 60 млн пакетов в секунду.

● WS-X6816-10G-2TXL: оснащен DFC4XL для распределенной переадресации, поддерживает 1 миллион записей переадресации, увеличено количество записей ACL до 256 КБ, увеличено количество записей Netflow до 1024 КБ и увеличена скорость пересылки IPv4 до 60 млн пакетов в секунду.

● Повышенная производительность до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и до 30 млн пакетов в секунду для переадресации IPv6.

● Поддержка 16K Bridge Domains, позволяющая повторно использовать стандартные 4K VLAN в этих мостовых доменах, эффективно увеличивая количество VLAN, доступных в системе.

● Таблица MAC-адресов увеличена до 128 КБ.

● Увеличено количество многоадресных маршрутов до 256 КБ.

● Аппаратное отслеживание IGMPv3

● Аппаратные регистры PIM

● Аппаратное отслеживание IPv6 MLDv2

● IPv4 и IPv6 при туннелировании IPv6.

● IPv6 в туннелировании IPv4 (ISATAP, 6to4, GRE)

● Поддержка QoS для унифицированного, короткого канала и туннеля в режиме канала.

● Завершить туннель в той же петле

Очереди

Режим сверхподписки:

● Прием: 1p7q2t на порт

● Передача: 1p7q4t на группу портов

Режим производительности:

● Прием: 8q4t на порт

● Передача: 1p7q4t на порт

Механизмы очередей

● Сопоставление очередей на основе класса обслуживания (CoS).

● (отображение очереди на основе кодовой точки дифференцированного обслуживания (DSCP)

Планировщик

Режим сверхподписки:

● Циклическая система, взвешенная по дефициту (DWRR)

● Взвешенное случайное раннее обнаружение (WRED)

Режим производительности:

● ДВРР

● КРАСНЫЙ

● Формованная круговая система (SRR) на выходе

Буферы портов

Режим сверхподписки:

● 90 МБ на группу портов

Режим производительности:

● 256 МБ на порт (128 МБ для входа и 128 МБ для выхода)

Аппаратная многоадресная репликация

● Входящий и исходящий режим репликации.

● Приблизительно 20 Гбит/с на механизм репликации.

● 2 механизма репликации на модуль

Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов

До 9216 байт

Максимальная плотность портов на шасси

176 портов (шасси 6513-E)

128 портов (шасси 6509-E)

Максимальная плотность портов на VSS

352 порта

Может использоваться для формирования канала виртуального коммутатора

● Режим производительности: Да

◦ До 4 портов 10 Gigabit Ethernet можно использовать для связи с виртуальным коммутатором.

● Режим сверхподписки: Нет

Поддерживаемые модули Supervisor

Catalyst 6500 Supervisor Engine 2T и 2TXL

Поддерживаемое шасси

● Любое шасси Cisco Catalyst 6500 серии E, включая шасси 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE (совместимые с NEBS) и 6513-E.

● Не поддерживается в корпусах, отличных от серии E.

Требования к слоту

● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E или 6509-VE или

● Может занимать слоты 1–6 и 9–13 в шасси Cisco Catalyst 6513-E.

Встроенная память

1 ГБ по умолчанию

Поддерживаемые кабели

Оптоволоконные модули 10GBASE-CX4, -SR, -LRM, -LX4, -LR, -ZR и -ER X2 и 10GBASE-T
