WS-X6716-10G-3C Обзор
WS-X6716-10G-3C состоит из модуля линейной карты с 16 портами X2 10 Gigabit Ethernet только для Cisco Catalyst серии 6500. для Supervisor Engine 720 с дочерней платой 3C для поддержки системы виртуальной коммутации (VSS) Cisco 6500 1440. WS-X6716-10G-3C идеально подходит для агрегации кампуса локальной сети и доступа к центру обработки данных. Пользователи могут настроить 4 группы портов по 4 порта в каждой, причем каждая группа портов может работать либо в режиме переподписки, либо в режиме производительности. В режиме производительности можно использовать до 4 портов 10 Gigabit Ethernet для создания канала виртуального коммутатора в VSS.
Краткие характеристики

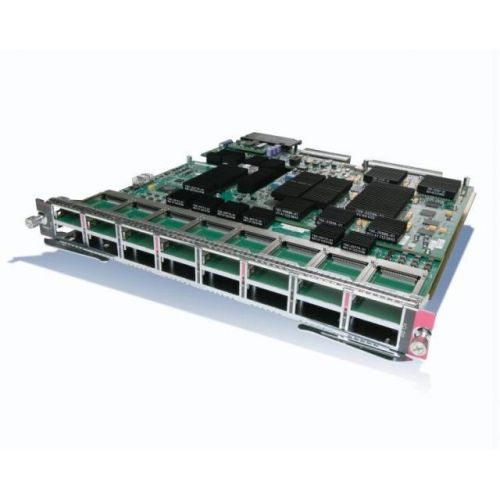

На рис. 1 показан внешний вид WS-X6716-10G-3C.
WS-X6716-10G-3CXL/_-1.jpg" title="Внешний вид WS-X6716-10G-3C">
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-X6716-10G-3C |
| Особенность | 16-портовый оптоволоконный модуль 10GbE |
| Порты | 16 |
| Оптика | Х2 |
| Переключить соединение с тканью | 40 Гбит/с (80 Гбит/с, полный дуплекс) |
| Переподписка | 4:1 |
| Экспедиционный двигатель | ● WS-X6716-10G-3C: оснащен DFC3C для распределенной переадресации, поддерживает 256 000 маршрутов. |
| Очереди | Режим сверхподписки: ● Прием: 1p7q2t на порт ● Передача: 1p7q4t на группу портов Режим производительности: ● Прием: 8q4t на порт ● Передача: 1p7q4t на порт |
| Механизмы очередей | ● Сопоставление очередей на основе CoS ● Отображение очередей на основе DSCP |
| Планировщик | Режим сверхподписки: ● ДВРР ● КРАСНЫЙ Режим производительности: ● ДВРР ● КРАСНЫЙ ● SRR на выходе |
| Буферы портов | Режим сверхподписки: ● 90 МБ на группу портов Режим производительности: ● 200 МБ на порт |
| Аппаратная многоадресная репликация (Слой 2) | ● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль |
| Аппаратная многоадресная репликация (Слой 3) | ● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль |
| Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов | До 9216 байт |
| Максимальная плотность портов на шасси | 130 портов (9-слотовое шасси) |
| Максимальная плотность портов на VSS | 260 портов |
| Может использоваться для формирования канала виртуального коммутатора | ● Режим производительности: Да (поддерживается в последующих версиях программного обеспечения) ● Режим сверхподписки: Нет |
| Поддерживаемые модули Supervisor | Cisco Catalyst серии 6500 Virtual Switching Supervisor Engine 720 с восходящими каналами 10GE или Supervisor Engine 720 с любым PFC (шасси будет работать в режиме наименьшего общего знаменателя) |
| Поддерживаемое шасси | ● Любое шасси Cisco Catalyst 6500 серии E, включая шасси 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE и C6509-NEB-A с двумя блоками вентиляторов (совместимость с NEBS: рабочая температура до 55°С), или; ● Шасси другой серии с кассетой вентиляторов 2, включая Cisco Catalyst 6506, 6509, 6513 и C6509-NEB-A с одной кассетой вентиляторов (несовместимые с NEBS: рабочая температура до 40°C) ● Не поддерживается в шасси Cisco Catalyst 6503, отличном от серии E, и шасси серии 7600. |
| Требования к слоту | ● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-VE или 6509-NEB-A. ● Может занимать только слоты с 9 по 13 в корпусе Cisco Catalyst 6513. |
| Встроенная память | 1 ГБ по умолчанию |
Сравните с аналогичными товарами
В таблице 2 показано сравнение WS-X6716-10T-3C , WS-X6716-10T-3CXL , WS-X6716-10G-3C и WS-X6716-10G-3CXL .
| Код продукта | WS-X6716-10G-3C | |||
| Описание | Cisco Catalyst 6500 16-портовый медный модуль 10 Gigabit Ethernet с DFC3C | Cisco Catalyst 6500 16-портовый медный модуль 10 Gigabit Ethernet с DFC3CXL | Cisco Catalyst 6500 16-портовый модуль 10 Gigabit Ethernet с DFC3C, требуется X2 | Cisco Catalyst 6500 16-портовый модуль 10 Gigabit Ethernet с DFC3CXL, требуется X2 |
В таблице 3 показано сравнение DFC3C и DFC3CXL.
| Особенность | DFC3C | DFC3CXL |
| Маршруты IPv4 | 256 000 | 1 000 000 |
| Маршруты IPv6 | 128000 | 500 000 |
| Записи NetFlow | 128000 | 256 000 |
| Рефлексивные списки контроля доступа (ACL) | 128000 | 256 000 |
