VS-S2T-10G Обзор
VS-S2T-10G — модуль супервизора Cisco Catalyst серии 6500 2T. Supervisor Engine 2T предназначен для обеспечения более высокой производительности, лучшей масштабируемости и расширенных аппаратных функций. В Supervisor Engine 2T интегрирована высокопроизводительная коммутационная матрица с пропускной способностью 2 Тбит/с, обеспечивающая коммутационную способность 80 Гбит/с на каждый слот на всех шасси Cisco Catalyst серии 6500 E. Этот VS-S2T-10G аналогичен VS-S2T-10G=. VS-S2T-10G= запасной.
Краткие характеристики

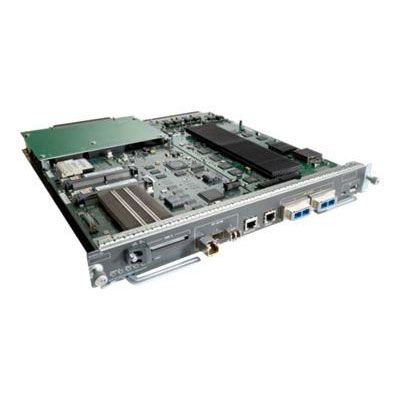

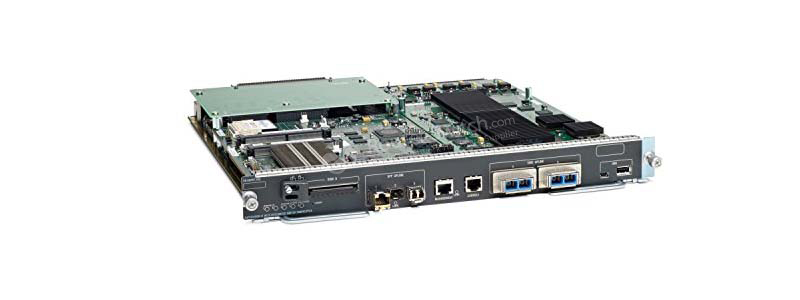

На рис. 1 показан внешний вид VS-S2T-10G.
В Таблице 1 показаны краткие характеристики.
| Код продукта | VS-S2T-10G |
| Совместимость шасси | Поддерживается на всех шасси Catalyst 6500 серии E и шасси Catalyst 6807-XL. |
| Переключатель ткани | 2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric |
| Программная совместимость | 12,2(50)СЯ |
| Восходящие порты (от PORT 1 до PORT 5) | · Supervisor Engine 2T имеет пять восходящих портов: · Два порта 10GBASE-X |
| Консольные порты | Один консольный порт (RJ-45) |
| Компактная вспышка | 1 ГБ |
| ДРАМ | 2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2) |
| энергонезависимая память | 4 МБ |
| коммутационная способность | до 80 Гбит/с на слот коммутационной емкости на шасси E-Series |
| Маршруты | 256 КБ (IPv4) 128 КБ (IPv6) |
| Записи сетевого потока | 512К |
| Классификация уровня 3 и маркировка записей управления доступом (ACE) | 64 КБ общего доступа для QOS / безопасности |
| Ограничители скорости уровня 2 | 20 вход/6 выход |
| Записи ACL безопасности | 64 КБ общего доступа для QOS / безопасности |
| Требуемая мощность (при 42 В постоянного тока) | 10,36 А |
| Размеры (В х Ш х Г) | 1,73 х 14,4 х 16,0 дюймов (4,4 х 36,6 х 40,6 см). Занимает один слот в корпусе |
| Масса | 12,0 фунтов (5,44 кг) |
информация о продукте

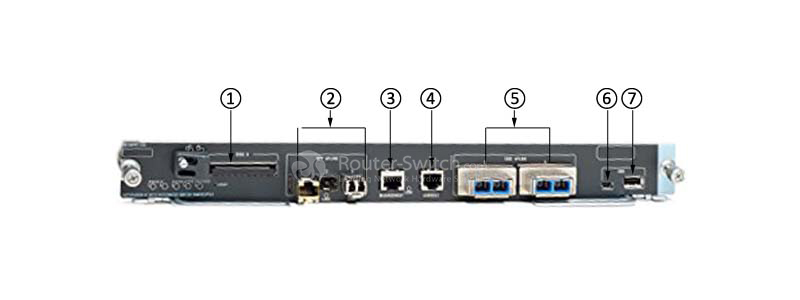

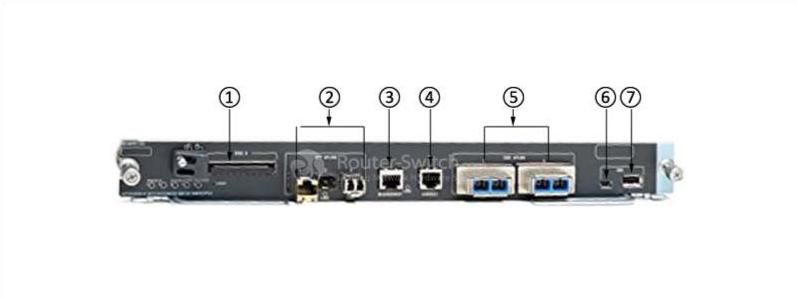

На рис. 2 показана передняя панель VS-S2T-10G.
Примечание:
| ① | Слот PCMCIA |
| ② | Порты 1000BASE-X UPLINK (требуются приемопередатчики SFP) |
| ③ | порт УПРАВЛЕНИЯ |
| ④ | КОНСОЛЬНЫЙ порт |
| ⑤ | Порты 10GBASE-X UPLINK (требуются трансиверы X2 |
| ⑥ | USB-порт |
| ⑦ | Порт в настоящее время не поддерживается |
Аксессуары
В таблице 2 приведены рекомендуемые элементы для VS-S2T-10G.
| Категория | Модель | Описание |
| Опции КЗС
| 1000BASE-BX SFP, 1310 нм | |
| Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM | ||
| Модуль X2
| Модуль 10GBASE-LR X2 | |
| Модуль 10GBASE-ZR X2 |
Сравните с аналогичными товарами
В таблице 3 показано сравнение VS-S2T-10G и VS-S2T-10G-XL.
| Код продукта | VS-S2T-10G | |
| Совместимость шасси | Только серия E: Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513E | Только серия E: Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513E |
| Переключатель ткани | 2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric | 2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric |
| Восходящие порты | · 3 порта GE SFP · 2 порта 10G X2 · 1 порт управления 10/100/1000 Мбит/с | · 3 порта GE SFP · 2 порта 10G X2 · 1 порт управления 10/100/1000 Мбит/с |
| Консольные порты | Один консольный порт (RJ-45) | Один консольный порт (RJ-45) |
| Компактная вспышка | 1 ГБ | 1 ГБ |
| ДРАМ | 2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2) | 2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2) |
| энергонезависимая память | 4 МБ | 4 МБ |
| коммутационная способность | до 80 Гбит/с на слот коммутационной емкости на шасси E-Series | до 80 Гбит/с на слот коммутационной емкости на шасси E-Series |
| Маршруты | 256 КБ (IPv4) 128 КБ (IPv6) | 1024 КБ (IPv4) 512 КБ (IPv6) |
| Записи ACL безопасности | 64 КБ общего доступа для QOS / безопасности | 256 КБ для QOS/безопасности |
