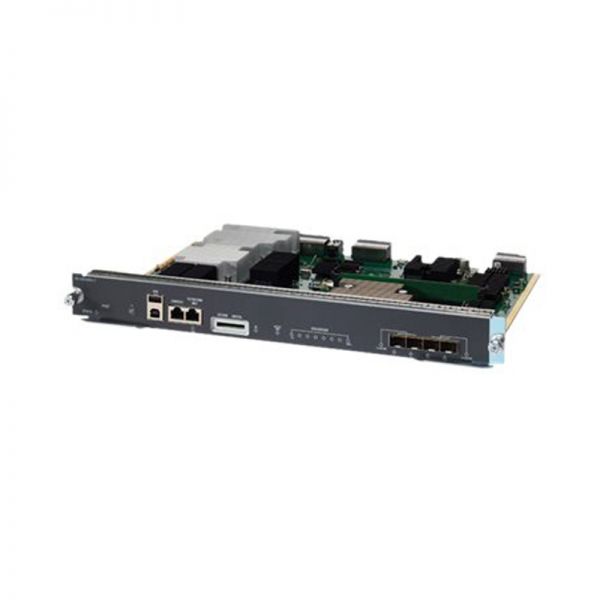

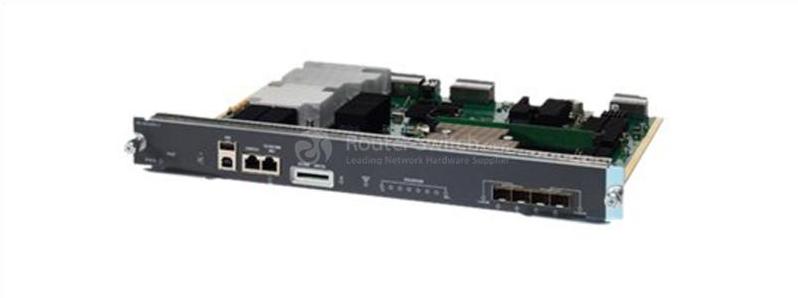

WS-X45-SUP8L-E= - Cisco Catalyst 4500-X Switch Module

WS-X45-SUP8L-E= Спецификация

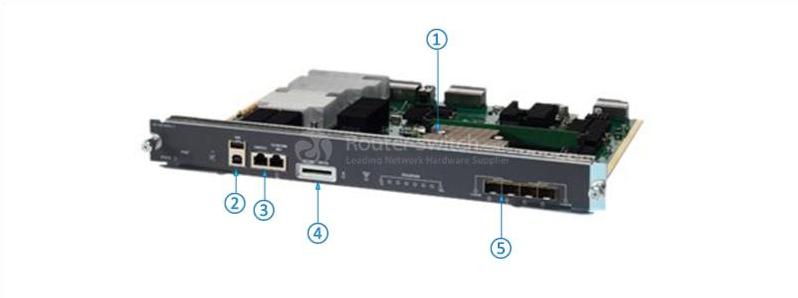

Особенность

СВЕТОДИОД СОСТОЯНИЯ

Светодиодный индикатор состояния показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения.

Переключатель RESET (утопленный)

Переключатель RESET используется для сброса и перезапуска переключателя.

Комбинация светодиода UID и переключателя

Комбинированный кнопочный переключатель и светодиодный индикатор. Синий светодиод можно включить либо нажатием переключателя UID на передней панели, либо с помощью программного обеспечения.

Основная цель светового индикатора — обеспечить удаленную идентификацию во время настройки или устранения неполадок.

Возможность включать/выключать светодиод нажатием переключателя позволяет вам пройти на другую сторону полностью заполненной стойки и идентифицировать переключатель. Нажатие синего переключателя светодиодного маяка включает и выключает светодиодный маячок.

USB-порты

USB-порты поддерживаются.

Порт CONSOLE (разъем RJ-45)

Это порт 10/100/1000, в котором используется разъем RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через модем (удаленно). Порт имеет разъем RJ-45. Консольный порт позволяет выполнять следующие функции:

Настройте коммутатор из CLI

Мониторинг сетевой статистики и ошибок

Настройте параметры агента SNMP

Порт 10/100/1000 MGT (разъем RJ-45)

Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E.

Индикатор LINK (порт управления)

Порт 10/100/1000 MGT имеет связанный с ним индикатор связи.

БЕЗОПАСНЫЙ ЦИФРОВОЙ слот

Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.

SD-светодиод

Светодиод SD показывает текущее состояние слота карты памяти SD.

АКТИВНЫЙ СВЕТОДИОД SUP

Светодиод активного модуля Supervisor Engine показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine.

Светодиоды ИСПОЛЬЗОВАНИЯ

Восемь светодиодов показывают (примерно в процентах) текущую нагрузку трафика на объединительной плате.

Порты 1G/10G UPLINKS (SFP/SFP+).

Supervisor Engine 8L-E имеет четыре порта 1-G или 10-G, которые используют либо приемопередатчики с небольшим форм-фактором (SFP), либо приемопередатчики SFP+.

Индикаторы восходящего порта

Светодиоды восходящих портов отображают состояние и активность восходящих портов.

Индикаторы на передней панели Supervisor Engine 8L-E — цвет и значение

ПОЛОЖЕНИЕ ДЕЛ

Указывает состояние Supervisor Engine:

Зеленый — все диагностические тесты пройдены.

Оранжевый — выполняется загрузка системы или диагностический тест.

Красный — диагностический тест не пройден.

Не горит — Supervisor Engine отключен или не включен.

СВЯЗЬ

Указывает состояние порта управления 10/100/1000 BASE-T Ethernet:

Зеленый — ссылка работает.

Не горит — сигнал не обнаружен, или произошел сбой конфигурации канала, или канал отключен пользователем.

SD

Указывает состояние защищенного цифрового порта:

Зеленый — SD-карта вставлена.

Не горит — SD-карта была извлечена или неисправна.

АКТИВНАЯ ПОДДЕРЖКА

Указывает, активен ли Supervisor Engine или находится в режиме ожидания:

Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine).

Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).

ИСПОЛЬЗОВАНИЕ

Когда коммутатор находится в рабочем состоянии, восемь индикаторов использования отображают текущую нагрузку трафика на объединительной плате в виде приблизительного процентного значения. Каждый светодиод, горящий зеленым цветом, указывает примерно на 12,5% нагрузки.

Статус восходящего порта

Указывает состояние восходящего порта:

Зеленый — ссылка работает.

Оранжевый — ссылка отключена пользователем.

Мигает оранжевым — самопроверка при включении указывает на неисправный порт.

Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Восходящий порт активен

Два светодиода на передней панели показывают активность восходящего порта:

1-2 ACTIVE указывает, что порты 1 и 2 активны.

3-4 ACTIVE указывает, что порты 3 и 4 активны.

В автономных конфигурациях Supervisor Engine активны все четыре восходящих порта; все АКТИВНЫЕ светодиоды горят зеленым цветом.

В резервных конфигурациях Supervisor Engine только светодиод 1-2 ACTIVE горит зеленым.
