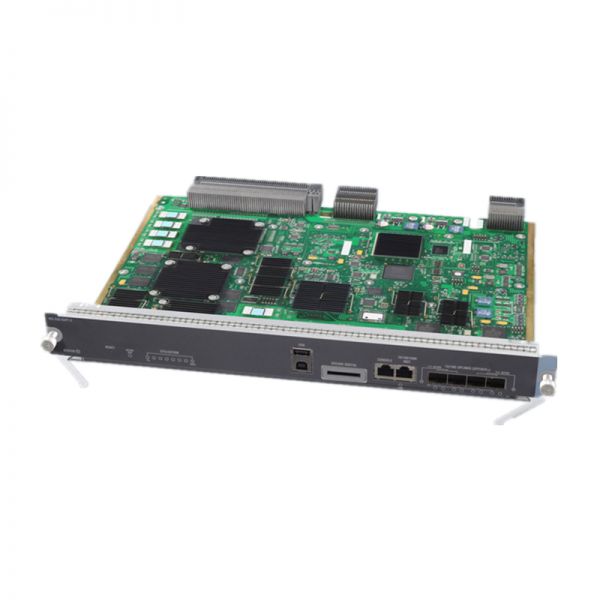

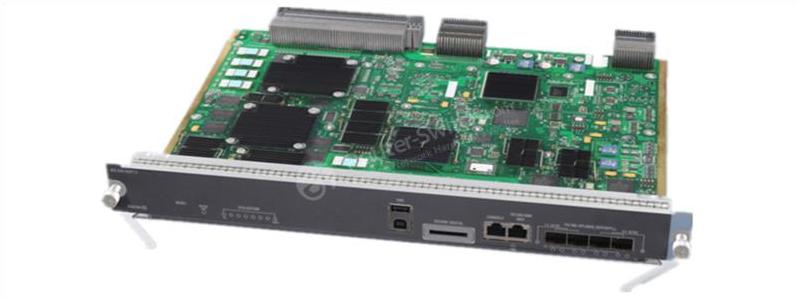

WS-X45-SUP7-E Catalyst 4500 E-Series Supervisor Engine

WS-X45-SUP7-E Спецификация

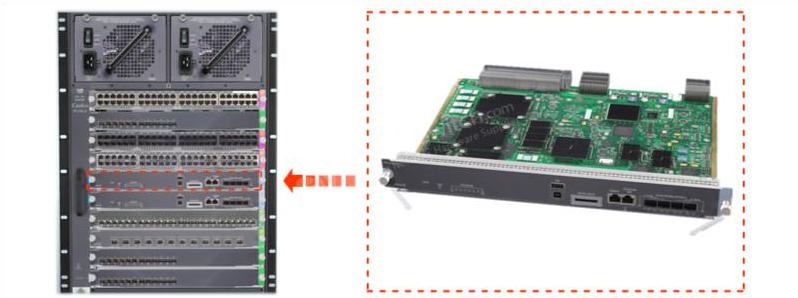

Совместимость шасси

Все коммутаторы Catalyst 4500 серии E

Программные требования (минимум)

Последние требования к выпуску программного обеспечения см. в примечаниях к выпуску программного обеспечения.

Ограничения слотов шасси

• Catalyst 4503-E: только слот 1

• Catalyst 4506-E: только слот 1

• Catalyst 4507R-E и Catalyst 4507R+E: слот 3 и слот 4

• Catalyst 4510R-E и Catalyst 4510R+E: слот 5 и слот 6

Пропускная способность на слот

48 Гбит/с

Память

2 ГБ (обновить до 4 ГБ)

СВЕТОДИОД СОСТОЯНИЯ

Светодиодный индикатор состояния показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения.

Переключатель СБРОСА

Переключатель RESET используется для сброса и перезапуска переключателя.

Примечание Используйте скрепку для бумаги или другой маленький остроконечный предмет, чтобы нажать переключатель RESET.

АКТИВНЫЙ СВЕТОДИОД SUP

Светодиод активного модуля Supervisor Engine показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine.

Светодиоды ИСПОЛЬЗОВАНИЯ

Восемь светодиодов показывают (примерно в процентах) текущую нагрузку трафика на объединительной плате.

USB-разъемы

Предусмотрено два порта USB 2.0. Порт 1 работает в режиме устройства (восходящий поток), а порт 2 — в режиме хоста (нисходящий поток). Порт 1 имеет стандартный USB-разъем типа B и может использоваться в качестве USB-консоли. Порт 2 имеет USB-разъем типа A, и к этому разъему можно подключить стандартное устройство USB 2.0, например устройство флэш-памяти.

БЕЗОПАСНЫЙ ЦИФРОВОЙ слот

Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.

КОНСОЛЬНЫЙ порт

Это порт 10/100/1000, в котором используется разъем RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через разъем RJ-45. Консольный порт позволяет выполнять следующие функции:

• Настройте коммутатор из CLI

• Мониторинг сетевой статистики и ошибок

• Настройте параметры агента SNMP

Порт 10/100/1000 МГТ

Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E.

Примечание При подключении ПК к порту управления Ethernet необходимо назначить IP-адрес.

СВЯЗЬ светодиод

Порт 10/100/1000 MGT имеет связанный с ним индикатор связи.

Порты 1G/10G UPLINKS (SFP/SFP+)

Supervisor Engine 7-E имеет четыре порта 1-G или 10-G, которые используют приемопередатчики SFP или приемопередатчики SFP+.

Индикаторы восходящего порта

Каждый из четырех восходящих портов имеет два связанных с ним светодиода. Один светодиод отображает состояние порта, когда в гнездо порта установлен приемопередатчик SFP емкостью 1 ГБ. Второй светодиод отображает состояние порта восходящей линии связи, когда в гнездо порта установлен приемопередатчик SFP+ емкостью 10 ГБ.

Требуемая мощность

302 Вт

Рабочая Температура

Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C)

• Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)

Влажность (RH) окружающей среды (без конденсации)

от 10 до 90%

Рабочая высота

Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м)

• Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Рабочая Температура

Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C)

• Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)

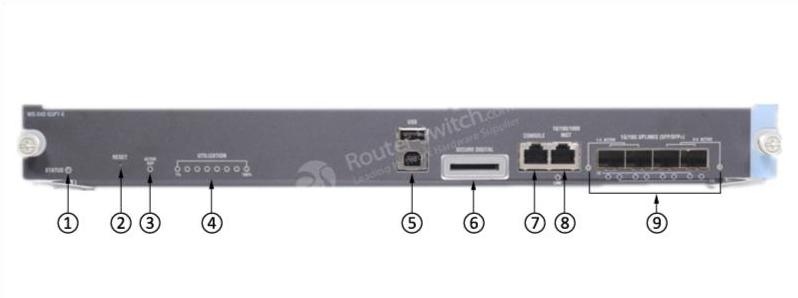

Индикаторы на передней панели Supervisor Engine 7-E

ПОЛОЖЕНИЕ ДЕЛ

Светодиод STATUS показывает состояние модуля Supervisor Engine.

Зеленый — все диагностические тесты пройдены.

Оранжевый — выполняется загрузка системы или диагностический тест.

Красный — диагностический тест не пройден.

Не горит — Supervisor Engine отключен или не включен.

АКТИВНАЯ ПОДДЕРЖКА

Указывает, активен ли модуль Supervisor Engine или находится в режиме ожидания.

Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine).

Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).

ИСПОЛЬЗОВАНИЕ

Когда коммутатор находится в рабочем состоянии, восемь индикаторов использования отображают текущую нагрузку трафика на объединительной плате в виде приблизительного процентного значения. Каждый светодиод, горящий зеленым цветом, указывает примерно на 12,5% нагрузки.

порт МГТ

Указывает состояние порта управления 10/100/1000BASE-T Ethernet.

Зеленый — ссылка работает.

Оранжевый — ссылка отключена пользователем.

Мигает оранжевым — самопроверка при включении указывает на неисправный порт.

Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Восходящая ссылка

Указывает состояние восходящего порта.

Зеленый — ссылка работает.

Оранжевый — ссылка отключена пользователем.

Мигает оранжевым — самопроверка при включении указывает на неисправный порт.

Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.
