NIM-4MFT-T1/E1= Обзор

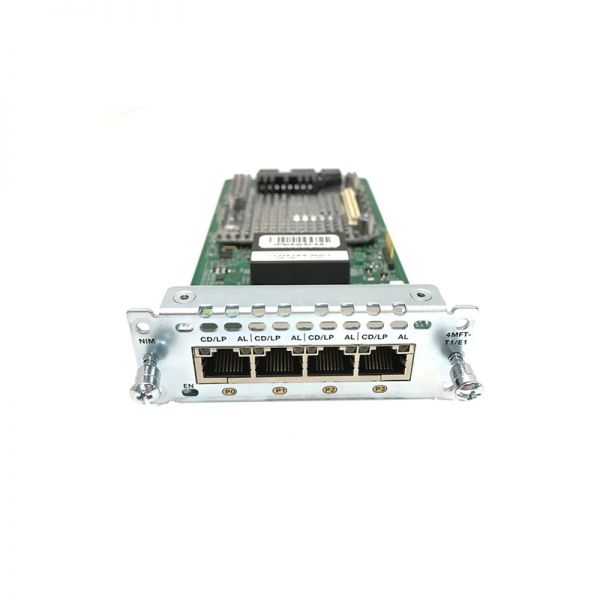

NIM-4MFT-T1/E1= — это модуль Cisco Voice/WAN (4 порта T1/E1) для серии ISR 4000. 1-, 2-, 4- и 8-портовые модули Cisco® Multiflex Trunk Voice и WAN Network Interface Modules (NIM) четвертого поколения с 1, 2, 4 и 8 портами поддерживают передачу данных и голосовые приложения на маршрутизаторах с интегрированными сервисами Cisco 4000 (рис. 1). Эти карты сочетают в себе интерфейсную карту WAN (WIC), голосовую интерфейсную карту (VIC), первичный интерфейс ISDN (PRI), интеграцию телефонного доступа и канальные данные (CE1T1) для обеспечения превосходной гибкости, универсальности и защита инвестиций за счет их многочисленных применений. Клиенты, решившие интегрировать данные и голос в несколько этапов, сохранят свои вложения в интерфейс T1/E1 WAN. Эти NIM не поддерживаются маршрутизаторами с интегрированными сервисами Cisco 2900 и 3900.
Быстрая спецификация
В таблице 1 показана краткая спецификация.
| Модель | |
| Количество портов | 4 |
| Очистить данные канала | Да |
| Пакетный голос MFT | Да |
| Поддержка неструктурированного E1 (G.703) | Нет |
| Канальные данные | Нет |
информация о продукте
Ключевые особенности интегрированных сервисных маршрутизаторов Cisco серии 4000 T1/E1 Голосовые модули и модули сетевого интерфейса WAN включают:
● Базовые данные T1/E1: Версии MFT действуют как WIC, поддерживая T1, дробную часть T1, E1 и дробную часть E1. Для упрощения удаленного управления эти модули объединяют полностью управляемый DSU/CSU для развертываний T1 и полностью управляемый DSU для развертываний E1.
● Данные E1/G.703. В дополнение к базовой поддержке данных T1/E1 версии CE1T1 также поддерживают структурированные приложения G.703 с кадрированием G.704 и неструктурированные приложения E1 (G.703).
● Пакетная голосовая связь T1/E1: все модули поддерживают приложения пакетной голосовой связи, обеспечивая соединения T1, частичное T1, E1 и частичное E1 с частными телефонными станциями (PBX) и центральными офисами, тем самым открывая новые услуги и снижая плату за голосовую и факсимильную связь. Требуется дополнительный встроенный PVDM4. Кроме того, каждый NIM имеет свой собственный PVDM4, поэтому каждый модуль может быть подключен к другому поставщику услуг без ограничений по одному домену синхронизации.
● Смешанные данные и пакетная голосовая связь: все модули могут одновременно поддерживать как данные, так и голосовую связь, что снижает сложность и количество сетевых компонентов и облегчает плавный переход на пакетную голосовую связь с эффективным использованием полосы пропускания.
● Смешанные данные и пакетная голосовая связь с отводом и вставкой: вы можете развернуть все модули как мультиплексоры с отводом и вставкой T1/E1 со встроенными DSU/CSU, что снижает сложность сети и стоимость портов центрального офиса за счет эффективного объединение мультиплексирования с временным разделением каналов (TDM), голоса (PBX), IP-голоса и данных на одних и тех же соединительных линиях.
Поддерживаемые платформы
В таблице 2 показаны поддерживаемые платформы.
| Модель | Описание |
| Сиско ISR4451-H/K9 | Пропускная способность системы 1–2G, 4 порта WAN/LAN, 4 порта SFP, 10-ядерный ЦП, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC, отдельные ЦП данных управления и служб |
| Сиско ISR4431/K9 | Пропускная способность системы от 500 Мбит/с до 1 Гбит/с, 4 порта WAN/LAN, 4 порта SFP, многоядерный ЦП, двойное питание, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC, отдельные ЦП данных управления и служб |
| Сиско ISR4351/K9 | Пропускная способность системы 200–400 Мбит/с, 2 порта WAN/LAN, 3 порта SFP, многоядерный процессор, 2 слота для сервисных модулей, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC |
| Сиско ISR4331 | Маршрутизатор Cisco 4000, пропускная способность системы 100–300 Мбит/с, 2 порта WAN/LAN, 2 порта SFP, многоядерный ЦП, 1 слот для сервисного модуля, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC |
| Сиско ISR4321/K9 | Пропускная способность системы 50–100 Мбит/с, 2 порта WAN/LAN, 1 порт SFP, многоядерный ЦП, 2 NIM, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC |
| Сиско ISR4221/K9 | Пропускная способность системы 35–75 Мбит/с, 2 порта WAN/LAN, 1 порт SFP, многоядерный ЦП, 2 NIM |
| Cisco ISR 4461 с 4 встроенными GE, 3 слотами NIM, 1 слотом ISC, 3 слотами SM, 8 ГБ флэш-памяти по умолчанию, 2 ГБ DRAM по умолчанию (плоскость данных), 4 ГБ DRAM по умолчанию (плоскость управления) |
