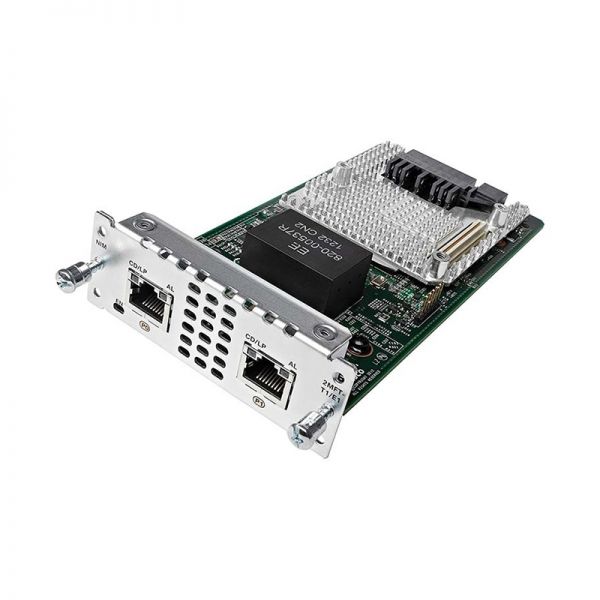

NIM-2MFT-T1/E1 - Cisco 4000 Series Integrated Services Router T1/E1 Voice and WAN Network Interface Module
Похожие модели
Путь от задачи до результата
За 4 шага
NIM-2MFT-T1/E1 Обзор
1-, 2-, 4- и 8-портовые T1/E1 Multiflex Trunk Voice and WAN Network Interface Modules (NIM) Cisco® четвертого поколения поддерживают передачу данных и голосовые приложения на маршрутизаторах с интегрированными сервисами Cisco 4000 . Эти карты сочетают в себе интерфейсную карту WAN (WIC), карту голосового интерфейса (VIC), интерфейс первичной скорости ISDN (PRI), интеграцию доступа по телефонной линии и функции передачи данных по каналам (CE1T1) для обеспечения превосходной гибкости, универсальности и защита инвестиций за счет их многочисленных применений. Клиенты, решившие интегрировать данные и голос в несколько этапов, сохранят свои вложения в интерфейс T1/E1 WAN.
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Модель | NIM-2MFT-T1/E1 |
| Последовательные данные (группа каналов*) | 2 на порт |
| E1 без рамки G.703 | Не поддерживается |
| Сигнализация, связанная с голосовым каналом (CAS) (ds0-group**) | 24 на порт (T1) 31 на порт (E1) 1 на временной интервал |
| PRI (при-группа***) | 1 на порт |
| Бросьте и вставьте (тдм-групп****) | 24 на порт (T1) 31 на порт (E1) 1 на временной интервал |
| Размеры (В х Ш х Г) | 1,25 х 3,50 х 7,24 дюйма (3,18 х 8,89 х 18,39 см) |
* группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с фреймами управления каналом передачи данных высокого уровня (HDLC) для подключения IP-трафика данных. Это подключение используется для последовательных подключений к глобальной сети HDLC, Frame Relay и Multilink PPP (MLPPP).
** Группа ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием CAS, например, службы «ухо и рот» (E&M), станции обмена валюты (FXS) или пункта обмена валюты (FXO). Это соединение используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.
*** pri-группа относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Это соединение обычно используется для голосовых соединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой вызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.
**** tdm-group относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это соединение используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто осуществляет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос и данные) прозрачен для маршрутизатора.
Решение
Как использовать этот продукт для создания сети для малого бизнеса (требуется маршрутизатор и голосовой модуль)?
См. здесь : Параметры сети SMB
Получить дополнительную информацию _ _
У вас есть вопросы о NIM-2MFT-T1/E1?
Свяжитесь с нами сейчас через чат или напишите на адрес genius@firstlan.ru .
