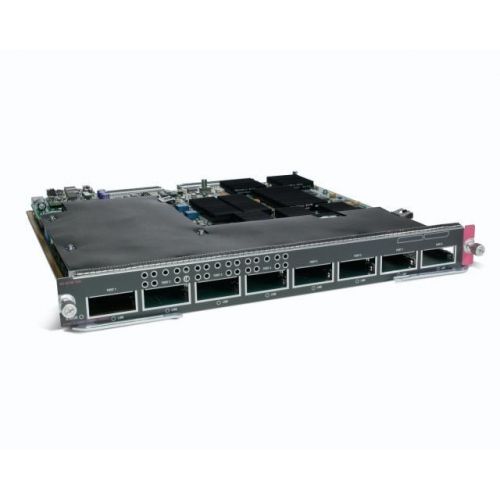

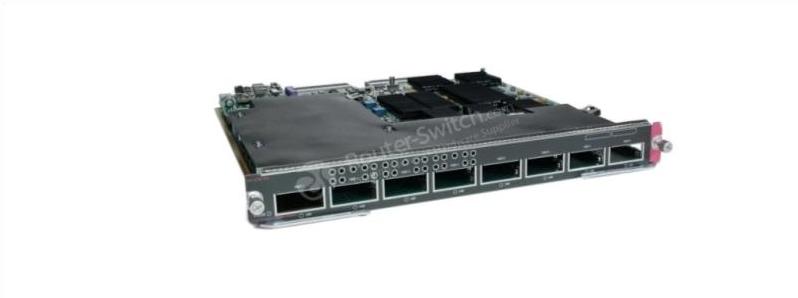

Cisco 7600 Ethernet Module / Catalyst 6500 8 port 10 Gigabit Ethernet module with DFC3C (req. X2)

10-гигабитные Ethernet-модули Cisco Catalyst серии 6500 Технические характеристики

Стандартные протоколы

IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Физические характеристики

● Занимает один слот в шасси Cisco Catalyst серии 6500 или шасси Cisco серии 7600.

● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см)

● Вес:

◦ Cisco Catalyst 6708 и 6716: 13 фунтов без компонентов X2; ¼ фунта за каждый X2

◦ Cisco Catalyst 6704: 10 фунтов без компонентов XENPAK и DFC; 2/3 фунта за каждый XENPAK

Условия окружающей среды

Рабочая Температура:

● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C)

● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C)

● Температура хранения: от –40 до 75°C (от –40 до 167°F)

● Относительная влажность: от 10 до 90 процентов, без конденсации.

Рабочая высота:

● Сертификат агентства для эксплуатации: от –150 до 2000 м (от –500 до 6500 футов)

● Разработан и испытан для работы на высоте от –150 до 3000 м (от –500 до 10 000 футов)

Соответствие нормативным требованиям

Модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности:

Стандарты ЭМС:

● FCC, часть 15 (CFR 47), класс A

● ICES-003 Класс А

● VCCI класс А

● EN55022 Класс А

● EN55024

● СИСПР24

● СИСПР 22 Класс А

● AS/NZS CISPR 22, класс A

● ETS 300 386

● КН 22 Класс А

● EN 50082-1

● EN61000-3-2

● EN61000-3-3

● EN61000-6-1

● CNS13438 Класс А

● Серия KN6100 -4

Стандарты безопасности:

● UL 60950-1

● CAN/CSA C22.2 № 60950

● EN 60950-1

● МЭК 60950-1

● AS/NZS 60950-1

● МЭК 60825 класс 1

● EN 60825 класс 1

● 21CFR 1040

Уровни критериев NEBS

SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

ЕТСИ

● ETS 300 019-2-1, класс 1.1 Хранение

● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка

● ETS 300 019-2-3, класс 3.1E для стационарного использования

Управление сетью

● ETHERLIKE-MIB (RFC 1643)

● IF-MIB (RFC 1573)

● MIB моста (RFC 1493)

● CISCO-STACK-MIB

● CISCO-VTP-MIB

● CISCO-CDP-MIB

● RMON MIB (RFC 1757)

● CISCO-PAGP-MIB

● CISCO-STP-РАСШИРЕНИЯ-MIB

● CISCO-VLAN-МОСТ-MIB

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● СУЩНОСТЬ-MIB (RFC 2037)

● HC-RMON

● RFC1213-MIB (MIB-II)

● СМОН-МИБ

Требования к питанию

● WS-X6716-10T-3C: 509,3 Вт (12,1 А при 42 В)

● WS-X6716-10T-3CXL: 538,7 Вт (12,8 А при 42 В)

● WS-X6716-10G-3C: 457,8 Вт (10,9 А при 42 В)

● WS-X6716-10G-3CXL: 487,2 Вт (11,6 А при 42 В)

● WS-X6708-10G-3C: 444,36 Вт (10,58 А при 42 В)

● WS-X6708-10G-3CXL: 473,76 Вт (11,28 А при 42 В)

● WS-X6704-10GE с DFC3CXL: 362,46 Вт (8,63 А при 42 В)

● WS-X6704-10GE с DFC3C: 333,06 Вт (7,93 А при 42 В)

● WS-X6704-10GE с DFC3BXL: 402,36 Вт (9,58 А при 42 В)

● WS-X6704-10GE с DFC3B: 377,16 Вт (8,98 А при 42 В)

● WS-X6704-10GE с DFC3A: 389,76 Вт (9,28 А при 42 В)

● WS-X6704-10GE с CFC: 295,26 Вт (7,03 А при 42 В)

Индикаторы

● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля).

● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)
