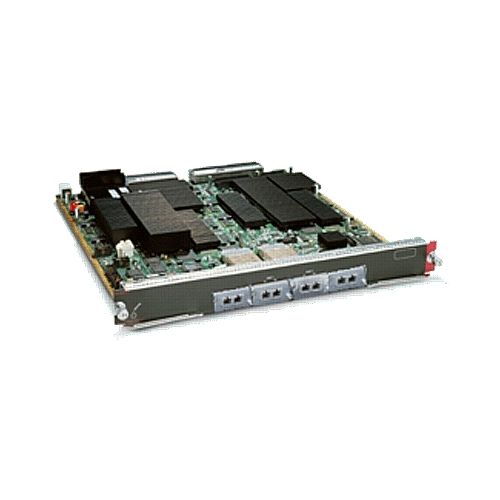

Cisco 7600 Ethernet Module / Catalyst 6500 4-port 10 Gigabit Ethernet Module (req. XENPAKs)
Похожие модели
WS-X6704-10GE= (ИСПОЛЬЗУЕТСЯ) Обзор
WS-X6704-10GE состоит из модуля линейной платы с 4 оптоволоконными портами XENPAK 10 Gigabit Ethernet для Cisco Catalyst серий 6500 и 7600.* WS-X6704-10GE предназначен для основных соединений, соединений между зданиями, точек присутствия, периферии WAN и соединений MAN. WS-X6704-10GE поставляется с дочерней платой WS-F6700-CFC, обеспечивающей скорость централизованной переадресации до 30 миллионов пакетов в секунду и не предлагающей возможности локальной переадресации. WS-X6704-10GE поддерживает возможность замены дочерней платы CFC на DFC3 для обеспечения распределенной переадресации (dCEF).* При интеграции с дочерней платой DFC3C или DFC3CXL с этой линейной картой вместе с Supervisor Engine 720-10G-3C или 720-10G -3CXL, система обеспечивает функциональность VSS 1440, которая расширяет общую полосу пропускания системы для повышения эффективности работы.
Краткие характеристики

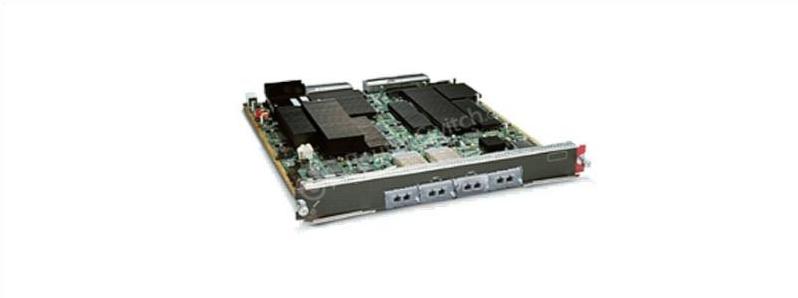

На рис. 1 показан внешний вид WS-X6704-10GE=.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-X6704-10GE= |
| Особенность | 4-портовый волоконно-оптический модуль 10GbE |
| Порты | 4 |
| Оптика | КСЕНПАК |
| Переключить соединение с тканью | 40 Гбит/с (80 Гбит/с, полный дуплекс) |
| Переподписка | 1:1 |
| Экспедиционный двигатель | ● По умолчанию: Карта централизованной переадресации (CFC) ● Дополнительно: плата распределенной переадресации с DFC3A, DFC3B, DFC3BXL, DFC3C или DFC3CXL. |
| Очереди | ● Получить: 8q8t ● Передача: 1p7q8t |
| Механизмы очередей | ● Сопоставление очередей на основе класса обслуживания (CoS). |
| Планировщик | ● Циклическая система, взвешенная по дефициту (DWRR) ● Взвешенное случайное раннее обнаружение (WRED) |
| Буферы портов | 16 МБ на порт |
| Аппаратная многоадресная репликация (Слой 2) | ● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль |
| Аппаратная многоадресная репликация (Слой 3) | ● Вход и выход ● Приблизительно 10 ГБ на механизм репликации. ● 2 механизма репликации на модуль |
| Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов | До 9216 байт |
| Максимальная плотность портов на шасси | 34 порта (9-слотовое шасси) |
| Максимальная плотность портов на VSS | 68 портов |
| Может использоваться для формирования канала виртуального коммутатора | Нет |
| Поддерживаемые модули Supervisor | Cisco Catalyst серии 6500 Virtual Switching Supervisor Engine 720 с восходящими каналами 10GE или Supervisor Engine 720 с картой функций любой политики (PFC; шасси будет работать в режиме наименьшего общего знаменателя) |
| Поддерживаемое шасси | ● Любое шасси Cisco Catalyst 6500 серии E, шасси C6509-NEB-A, шасси не серии E с кассетой вентиляторов 2 или шасси серии Cisco 7600 или 7600-S (совместимость с NEBS: рабочая температура до 55°C) ● Не поддерживается в корпусах Cisco Catalyst 6503, отличных от серии E. |
| Требования к слоту | ● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-VE или 6509-NEB-A; или шасси Cisco 7604, 7607, 7609 или 7600-S Series ● Может занимать только слоты с 9 по 13 в шасси Cisco Catalyst 6513 или Cisco 7613. |
| Встроенная память | 256 МБ по умолчанию, можно увеличить до 512 МБ или 1 ГБ |
Модули, карты, лицензии
В Таблице 2 показаны подключаемые оптические модули для 10-гигабитных Ethernet-модулей Cisco Catalyst серии 6500.
| Номер детали XENPAK | Тип трансивера | Длина волны | Стандарт IEEE | Максимальное расстояние и тип кабеля |
| 10GBASE-LRM | 1310 нм серийный | IEEE 802.3aq | 220 м по многомодовому волокну | |
| 10GBASE-SR | 850 нм серийный | IEEE 802.3ae | ● 26 м по многомодовому оптоволокну FDDI-класса 62,5 мкм ● 33 м по 62,5-микронному многомодовому волокну 200 МГц x км ● 66 м по 50-микронному многомодовому волокну 400 МГц x км ● 82 м по 50-микронному многомодовому волокну 500 МГц x км ● 300 м по 50-микронному многомодовому волокну 2000 МГц x км | |
| XENPAK-10GB-LR+ | 10GBASE-LR | 1310 нм серийный | IEEE 802.3ae | 10 км по одномодовому волокну |
| 10GBASE-LX4 | WWDM 1310 нм | IEEE 802.3ae | ● 300 м по многомодовому волокну класса FDDI 62,5 мкм ● 240 м по 50-микронному многомодовому оптоволокну 400 МГц x км ● 300 м по 50-микронному многомодовому волокну 500 МГц x км | |
| 10GBASE-CX4 | Медь | ИЭЭЭ 802.3ак | 15 м по 8-парному кабелю InfiniBand 100 Ом | |
| 10GBASE-ZR | 1550 нм серийный | – | 80 км по одномодовому волокну |
