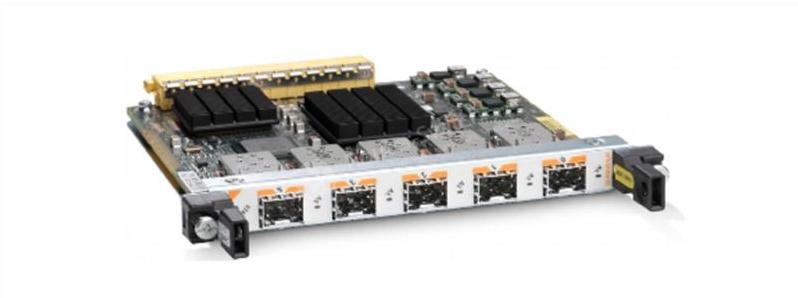

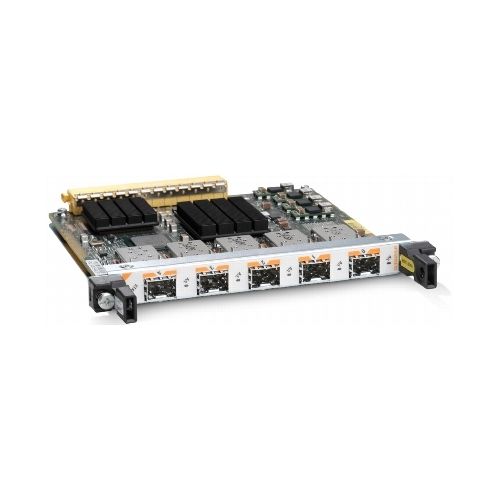

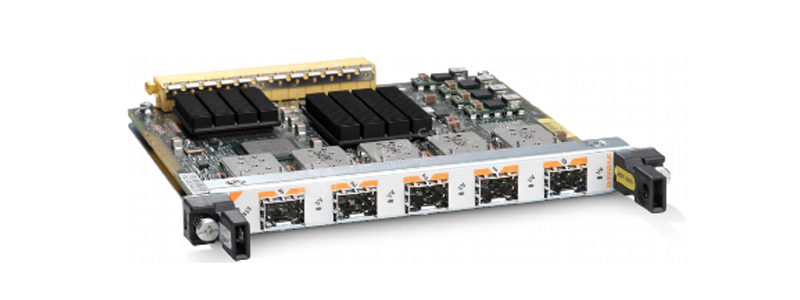

Cisco 7600 5-Port Gigabit Ethernet Shared Port Adapter

Спецификация SPA-5X1GE-V2

Совместимость продуктов

• Коммутаторы Cisco Catalyst серии 6500 (2- и 10-портовые GE SPA)

• Маршрутизатор Cisco серии 7600 (2-, 5- и 10-портовые GE SPA)

• Маршрутизатор Cisco серии 12000 (2-, 5-, 8- и 10-портовые GE SPA)

• Маршрутизатор Cisco XR серии 12000 (2-, 5-, 8- и 10-портовые SPA GE)

• Маршрутизатор Cisco ASR серии 1000 (2-, 5-, 8- и 10-портовые GE SPA)

• Система маршрутизации операторского класса Cisco CRS (5-, 8- и 10-портовые GE SPA)

• Маршрутизатор Cisco серии 10000 (2- и 5-портовые GE SPA)

Плотность портов на SPA

2*, 5, 8 или 10 портов Gigabit Ethernet

* Можно использовать в сочетании с портами SFP и RJ-45, всего 2 порта Gigabit Ethernet.

Физические интерфейсы

• Коротковолновый (SX)

• Дальний радиус действия/дальний рейс (LX/LH)

• Увеличенное расстояние (ZX) SFP

• SFP-GE-T (5-, 8- и 10-портовые SPA Gigabit Ethernet)

• Встроенный разъем RJ-45 (2-портовый SPA-порт Gigabit Ethernet)

светодиодные индикаторы

Статус SPA: Двухцветные зеленые и желтые светодиоды кодируют статус SPA следующим образом:

• Светодиод не горит: SPA выключен.

• Желтый светодиод: SPA включен и инициализируется.

• Зеленый светодиод: SPA включен и работает.

В дополнение к светодиодному индикатору состояния, SPA также имеют двухцветный светодиодный индикатор для поверхностного монтажа, расположенный под прямым углом, предназначенный для каждого порта, для индикации состояния порта. Зеленый и желтый светодиоды кодируют состояние порта следующим образом:

• Светодиод не горит: порт не активирован программным обеспечением.

• Светодиод: порт включен программным обеспечением, но есть проблема с каналом Ethernet.

• Зеленый светодиод: порт активирован программным обеспечением и имеется действующее соединение Ethernet.

Особенности и функции

• Автосогласование

• Полнодуплексный режим

• Завершение VLAN 802.1Q

• Завершение 802.1ad QinQ (обработка VLAN с накоплением)

• Поддержка Jumbo Frames (9188 байт)

• Поддержка интерактивной вставки и удаления (OIR) под управлением интерфейса командной строки (CLI).

• Управление потоком 802.3x

• Фильтрация блока данных протокола моста (BPDU), протокола обнаружения Cisco и протокола транкинга VLAN (VTP).

• Туннелирование протокола уровня 2 (BPDU, Cisco Discovery Protocol и VTP).

• Список доступа уровня 2 (фильтрация на основе MAC-адресов)

• До 8000 VLAN на SPA и ограничение в 4000 VLAN на порт для 802.1q

• До 5000 записей учета MAC-адресов на SPA (учет MAC-адресов источника на входе и учет MAC-адресов назначения на выходе)

• До 2000 записей MAC-адресов для фильтрации MAC-адресов назначения на SPA и до 1000 записей фильтрации MAC-адресов на порт

• Счетчики байтов и пакетов для каждого порта для отброшенных политик; переподписка падает; ошибка проверки циклическим избыточным кодом (CRC) сбрасывается; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов и пакетов для каждой сети VLAN для отброшенных политик; переподписка падает; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов для каждого порта для хороших байтов и потерянных байтов

Управление сетью

Управление сетью с помощью:

• Интерфейс командной строки хост-системы

• Простой протокол управления сетью (SNMP)

MIB, связанные с инвентаризацией и управлением активами:

• Entity-MIB (RFC 2737)

• Cisco-entity-asset-MIB

Управление неисправностями:

• Cisco-entity-field-replaceable unit (FRU)-control-MIB

• Cisco-entity-alarm-MIB

• Cisco-entity-sensor-MIB

Управление физическим интерфейсом:

• IF-MIB

• Etherlike-MIB (RFC 2665)

Другие MIB:

• Удаленный мониторинг (RMON)-MIB (RFC 1757)

• QoS-MIB на основе класса Cisco

• MIB, связанные с MPLS

• MIB/RMON Ethernet

Надежность и доступность

• OIR SPA в SIP и оптика в SPA

• Сменные оптические модули SFP.

Физические характеристики

Вес: 0,75 фунта (0,34 кг)

Высота: 0,8 дюйма (2,03 см) (одинарная высота)

Ширина: 6,75 дюйма (17,15 см)

Глубина: 7,28 дюйма (18,49 см)

Власть

5-портовый Gigabit Ethernet SPA: 18,1 Вт

Экологические характеристики

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая температура, номинальная: от 32 до 104°F (от 0 до 40°C)

• Рабочая температура, кратковременно: от 32 до 131°F (от 0 до 55°C)

• Относительная влажность при хранении: относительная влажность от 5 до 95 %.

• Рабочая влажность, номинальная: от 5 до 85 % относительной влажности

• Влажность при эксплуатации, кратковременно: относительная влажность от 5 до 90 %.

• Рабочая высота: от -60 до 4000 м.

Соответствие и одобрения агентства

Безопасность

• UL 60950-1

• CSA C22 № 60950-1

• ЕН 60950-1

• МЭК 60950-1

• AS/NZS 60950

• ЕН 60825-1

• ЕН 60825-2

• 21 CRF 1040

ЭМС

• Свод федеральных правил 47

• FCC, часть 15, класс A

• ICES 003-Класс А

• СИСПР 22 Класс А

• EN 55022 Класс А

• EN 300386 Класс А

• AS/NZS Класс А

• VCCI-класс B

• ЕН 50082-1

• ЕН 55024

• IEC/EN61000-4-2 Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

• IEC/EN61000-4-3 Устойчивость к излучению (10 В/м)

• IEC/EN61000-4-4 Устойчивость к быстрым переходным процессам (мощность 2 кВ, сигнал 1 кВ)

• Порт перенапряжения переменного тока IEC/EN61000-4-5 (4 кВ CM, 2 кВ DM)

• Порт сигнала перенапряжения IEC/EN61000-4-5 (1 кВ внутри помещения, 2 кВ снаружи)

• Порт перенапряжения постоянного тока IEC/EN61000-4-5 (1 кВ)

• IEC/EN61000-4-6 Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

• IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты (30 А/м)

• IEC/EN61000-4-11 Падения напряжения, кратковременные прерывания и колебания напряжения

Телеком

• IEEE 802.3z

Отраслевые стандарты

SPA Cisco Gigabit Ethernet разработаны с учетом следующих требований (некоторые квалификации в настоящее время находятся в процессе):

• Стандарты построения сетевого оборудования (NEBS) SR-3580: уровни критериев (соответствие уровню 3)

• GR-63-CORE-NEBS: физическая защита

• GR-1089-CORE-NEBS ЭМС и безопасность
