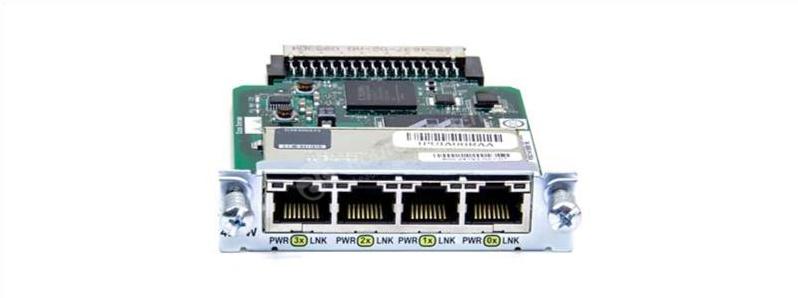

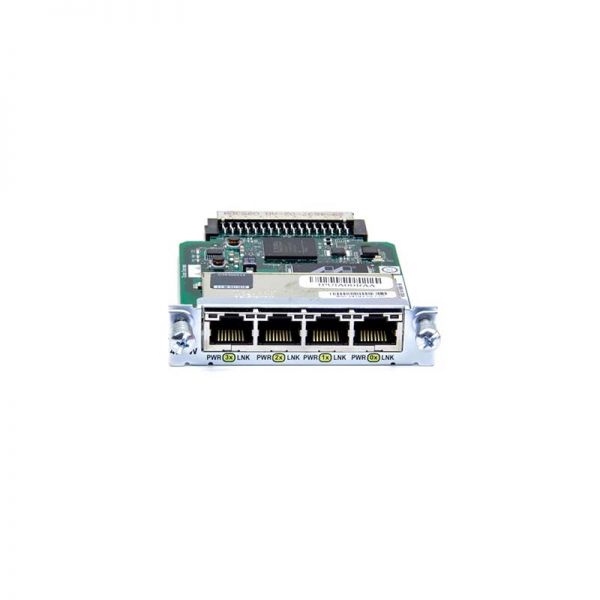

Спецификация HWIC-4ESW

Описание

Плата интерфейса коммутатора Ethernet 10/100 с четырьмя портами Плата высокоскоростного интерфейса WAN маршрутизатора Cisco

Целевые приложения

Данные, голос и видео

Поддерживаемые платформы маршрутизаторов

● Маршрутизаторы Cisco 1800 (модульные), Cisco 2800 и Cisco 3800 с интегрированными сервисами:

● Cisco 1841 (поддерживает только HWIC-4ESW; без поддержки PoE)

● Cisco 2801

● Cisco 2811

● Cisco 2821

● Cisco 2851

● Cisco 3825

● Cisco 3845

• Циско 1941 г.

• Cisco 2901

• Сиско 2911

• Cisco 2921

• Cisco 2951

• Cisco 3925

• Cisco 3945

Фактор формы

● HWIC-4ESW = форм-фактор HWIC одинарной ширины

Размеры (Ш х Г х В)

● HWIC-4ESW = 3,08 x 4,74 x 0,76 дюйма.

Масса

● HWIC-4ESW = 79 грамм (0,17 фунта)

Стандарты

Протоколы IEEE

● Ethernet: IEEE 802.3, 10BASE-T

● Быстрый Ethernet: IEEE 802.3u, 100BASE-TX

● Протокол связующего дерева IEEE 802.1d

● IEEE 802.1p CoS для приоритизации трафика

● Виртуальная локальная сеть IEEE 802.1q

● Безопасность IEEE 802.1x

● Полный дуплекс IEEE 802.3x

● Стандарт IEEE 802.3af Power over Ethernet

RFC

RFC 2284, Расширяемый протокол аутентификации PPP (EAP)

MIB

● RFC 1213

● ЕСЛИ МИБ

● RFC 2037 СУЩНОСТЬ MIB

● CISCO-CDP-MIB

● CISCO-IMAGE-MIB

● CISCO-FLASH-MIB

●СТАРЫЙ-CISCO-ШАССИ-MIB

● CISCO-VTP-MIB

● CISCO-HSRP-MIB

● СТАРЫЙ-CISCO-TS-MIB

●CISCO-ОБЪЕКТ-АКТИВ-MIB

●CISCO-ENTITY-FRU-CONTROL-MIB

● МОСТ MIB (RFC 1493)

●CISCO-VLAN-ЧЛЕНСТВО-MIB

●CISCO-VLAN-IFINDEX-ОТНОШЕНИЕ-MIB

● RMON1-MIB

● ПИМ-МИБ

●CISCO-STP-РАСШИРЕНИЯ-MIB

● MIB OSPF (RFC 1253)

● IPMROUTE-MIB

●CISCO-MEMORY-POOL-MIB

● ETHER-LIKE-MIB (RFC 1643)

●CISCO-ENTITY-FRU-CONTROL-MIB.my

● CISCO-RTTMON-MIB

● CISCO-ПРОЦЕСС-MIB

● CISCO-COPS-КЛИЕНТ-MIB

Управляемость

● Поддержка интерфейсов SNMP и Telnet обеспечивает всестороннее внутриполосное управление, а консоль управления CLI обеспечивает подробное внешнее управление.

● Встроенный программный агент удаленного мониторинга (RMON) поддерживает четыре группы RMON (история, статистика, сигналы тревоги и события) для расширенного управления трафиком, мониторинга и анализа.

● Порт анализатора коммутируемых портов (SPAN) может зеркалировать трафик с одного или нескольких портов на другой порт для мониторинга всех девяти групп RMON с помощью зонда RMON или сетевого анализатора.

● Упрощенный протокол передачи файлов (TFTP) снижает стоимость администрирования обновлений программного обеспечения за счет загрузки из централизованного расположения.

● Протокол сетевой синхронизации (NTP) обеспечивает точную и непротиворечивую отметку времени для всех коммутаторов в интрасети.

● Два светодиодных индикатора на порт обеспечивают удобную визуальную индикацию соединения порта и состояния встроенного питания.

● Поддержка информации о сбоях позволяет коммутатору создавать файл сбоя для улучшения устранения неполадок.

● Возможности Show-interface предоставляют информацию о возможностях конфигурации любого интерфейса.

● MIB контроля времени отклика (RTTMON) позволяет пользователям отслеживать производительность сети между коммутатором HWIC и удаленным устройством.

Разъемы и кабели

● Порты 10BASE-T: разъемы RJ-45, двухпарная неэкранированная витая пара (UTP) категории 3, 4 или 5.

● Порты 100BASE-TX: разъемы RJ-45; двухпарный кабель UTP категории 5

Индикаторы

● Светодиодный индикатор состояния соединения: один светодиод на порт для индикации состояния соединения.

● Встроенный индикатор питания: один индикатор на систему портов для индикации состояния встроенного питания.

Требования к питанию

Внутренний источник питания

Дополнительный системный блок питания PoE доступен для всех маршрутизаторов Cisco серий 2800 и Cisco 3800.

Внешний резервный источник питания (RPS2300)

Дополнительно для маршрутизаторов Cisco серии 2800 и Cisco серии 2900.

Внутренний резервный источник питания

Только для маршрутизаторов Cisco 3845, 3925 и 3945.

Поддержка постоянного тока

● Вход питания постоянного тока доступен на маршрутизаторах Cisco 2811/2911, Cisco 2821/2921, Cisco 2851/2951, Cisco 3825/3925 и Cisco 3845/3945; Опция PoE недоступна при входе питания системы постоянного тока

Поддержка программного обеспечения

● Минимальная версия ПО Cisco IOS 12.3(8)T для маршрутизаторов серий 1841. 280 и 3800:

Базовый IP-образ.

• Минимальная версия программного обеспечения Cisco IOS 15.0(1)M для Cisco серии 1900, Cisco серии 2900 и

Маршрутизаторы Cisco серии 3900: базовая IP-лицензия универсального образа.

Относящийся к окружающей среде

Рабочая Температура

от 32 до 104°F (от 0 до 40°C)

Рабочая влажность

от 10 до 85 % без конденсации при работе; от 5 до 95 % без конденсации, в нерабочем состоянии

Нерабочая температура

от -4 до 149°F (от -20 до 65°C)

Рабочая высота

(Умеренно 1,5°C на 1000 футов)

Соответствие нормативным требованиям, безопасность, электромагнитная совместимость

● При установке в маршрутизатор Cisco 1841, Cisco 2800 или Cisco 3800 интерфейсный интерфейсный интерфейс Cisco EtherSwitch HWIC соответствует стандартам (нормативное соответствие, безопасность, электромагнитная совместимость) самого маршрутизатора. Дополнительные сведения см. в технических описаниях маршрутизаторов Cisco серий 1841, Cisco 2800 и Cisco 3800.
