ISR4451-X-VSEC/K9 Обзор
ISR4451-X-VSEC/K9 — это маршрутизатор с интегрированными сервисами Cisco 4451 с пакетом функций голосовой связи и безопасности. Он поддерживает 2 слота расширенных сервисных модулей (SM-X), обеспечивает совокупную пропускную способность от 1 Гбит/с до 2 Гбит/с. Этот маршрутизатор также поддерживает два типа DDRM, плоскость данных и плоскость управления/служб, что позволяет администратору легко управлять маршрутизатором.
Краткие характеристики

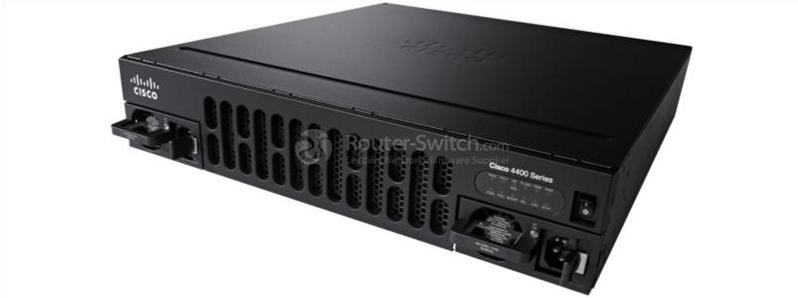

На рис. 1 показан внешний вид Cisco ISR4451-X-VSEC/K9.
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4451-X-VSEC/K9 |
| Пучок | с SEC и голосовыми лицензиями |
| Совокупная пропускная способность | от 1 Гбит/с до 2 Гбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 |
| Порты на основе RJ-45 | 4 |
| Порты на базе SFP | 4 |
| Слот расширенного сервисного модуля (SM-X) | 2 |
| Слоты NIM (модули сетевого интерфейса) | 3 |
| Встроенный слот ISC | 1 |
| DDRM (плоскость данных) | 2 ГБ (по умолчанию) / 2 ГБ (максимум) |
| DDRM (плоскость управления/служб) | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 8 ГБ (по умолчанию) / 32 ГБ (максимум) |
| Варианты питания | Внутренние: AC, DC (дорожная карта) и PoE |
| Высота стойки | 2 руб. |
| Размеры (В х Ш х Г) | 88,9 х 438,15 х 469,9 мм |
информация о продукте

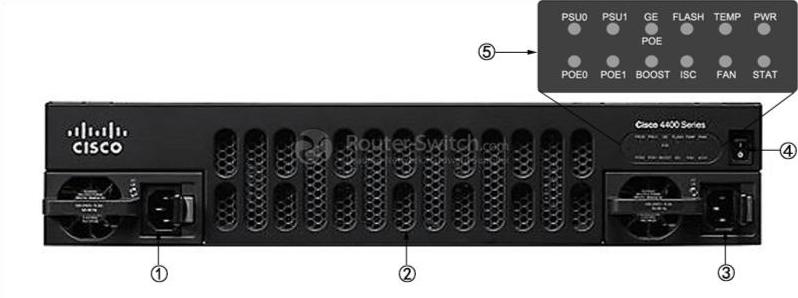

На рис. 2 показана передняя панель Cisco ISR4451-X-VSEC/K9.
Примечание:
| ① | Блок питания переменного тока (PSU0) | ④ | Выключатель питания маршрутизатора |
| ② | Лоток вентилятора маршрутизатора | ⑤ | светодиоды |
| ③ | Блок питания переменного тока (PSU1) | ||
· Блок вентиляторов маршрутизатора скрыт за съемной рамкой.
·Светодиоды включают 12 индикаторов.

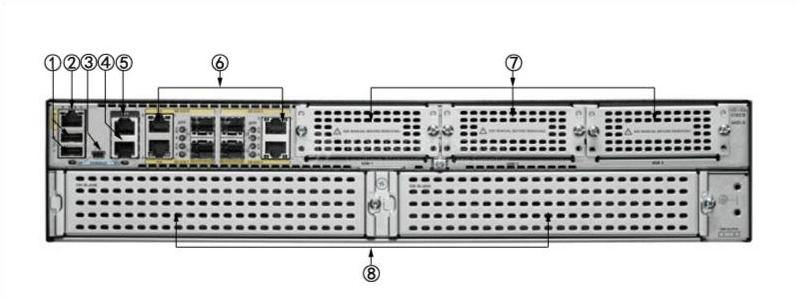

На рис. 3 показана задняя панель Cisco ISR4451-X-VSEC/K9.
Примечание:
| ① | USB-порт типа А | ⑤ | Вспомогательный порт |
| ② | Порт управления GE | ⑥ | GE-порты |
| ③ | Мини-порт USB типа B | ⑦ | NIM-слоты |
| ④ | Консольный порт | ⑧ | Слот SM-X |
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
· Порты GE включают 4 порта RJ45 и 4 порта SFP.
Таблица 2. Таблица функций пакета Voice Security Bundle
| Аутентификация и | • Медиа-шифрование голосовых потоков RTP с использованием SRTP • Обмен информацией протокола управления RTP (RTCP) с использованием защищенного протокола RTCP. • Переход с SRTP на RTP для вызовов между безопасными и небезопасными конечными точками. • Защищенные вызовы поддерживаются в режиме Cisco Unified Survivable Remote Site Telephony (SRST) во время аварийного переключения WAN. • Сжатый RTP (CRTP) поддерживается при вызовах с шифрованием мультимедиа с использованием SRTP. |
| Аутентификация и | • Поддерживает алгоритм шифрования AES-128. • Поддерживает безопасный алгоритм проверки подлинности HMAC (SHA 1). |
| Функции сигнализации и шифрования | • Шлюз для передачи сигналов и шифрования Cisco Unified Communications Manager использует IPSec для протокола управления шлюзом (MGCP), шлюзов H.323 и SIP. • IP-телефон для передачи сигналов и шифрования маршрутизатора Cisco Unified Survivable Remote Site Telephony использует протокол TLS. |
| Поддержка протокола | • MGCP 0.1 (поддерживает шлюзы MGCP с Cisco Unified Communications Manager) • H.323 (поддерживается на шлюзах H.323 и CUBE; совместимость с Cisco Unified Communications Manager не является обязательной) • Протокол инициации сеанса (SIP) • SCCP (унифицированный IP-телефон Cisco) в режиме SRST. |
| Поддержка модуля | • Любой модуль с PVDM2, PVDM3 и/или встроенным DSP. |
| Поддержка кодеков | • G.711, G.729A и G.729 |
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описания |
| Консоль и Вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | L-SL-44-APP-K9= | Лицензия Cisco ISR 4431/4451 AppX L-SL-44-APP-K9= с подключением WAAS/vWAAS 1300/2500 RTU |
| Увеличивает производительность с базовой производительности 1 Гбит/с до 2 Гбит/с. | ||
| Голосовая сеть Интерфейсные модули | Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| SFP для бортовых GE-порты | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
Таблица 4 показывает сравнение.
| Модели | ISR4451-X-VSEC/K9 | |
| Пучок | Никто | Пакет Cisco ISR 4451 VSEC, PVDM4-64 с UC, SEC Lic, CUBE- 25 |
| Совокупная пропускная способность | от 1 Гбит/с до 2 Гбит/с | от 1 Гбит/с до 2 Гбит/с |
| Всего на борту WAN или ЛВС 10/100/1000 портов | 4 | 4 |
| Порты на основе RJ-45 | 4 | 4 |
| Порты на базе SFP | 4 | 4 |
| Расширенные слоты сервисных модулей | 2 | 2 |
| NIM-слоты | 3 | 3 |
| Встроенный слот ISC | 1 | 1 |
| Высота стойки | 2 | 2 |
